/FAIL/ALTER

Ключевое слово формата блока Расширенный нелинейный критерий разрушения, основанный на напряжении.: для стеклянных изделий, таких как лобовое стекло.
Напряжение разрушения описывается параметрами, определяющими микротрещины и распространение трещин.: скорость. При использовании подхода X-FEM напряжение устанавливается равным нулю перпендикулярно трещине. направление.

Формат


/FAIL/ALTER/mat_ID/unit_ID	/FAIL/ALTER/mat_ID/unit_ID	/FAIL/ALTER/mat_ID/unit_ID	/FAIL/ALTER/mat_ID/unit_ID	/FAIL/ALTER/mat_ID/unit_ID	/FAIL/ALTER/mat_ID/unit_ID	/FAIL/ALTER/mat_ID/unit_ID	/FAIL/ALTER/mat_ID/unit_ID	/FAIL/ALTER/mat_ID/unit_ID	/FAIL/ALTER/mat_ID/unit_ID
Exp_n	Exp_n	V0	V0	Vc	Vc	Nциклов	Разгневанный	Исиде	режим
Cr_foil	Cr_foil	Cr_air	Cr_air	Cr_core	Cr_core	Cr_edge	Cr_edge	грш4Н	грш3Н
KIC	KIC	KTH	KTH	Рлен	Рлен	Задержка	Задержка	Iout
Крес1	Крес1	Крес2	Крес2
Эта1	Эта1	Бета1	Бета1	Тау1	Тау1	Area_ref	Area_ref
Эта2	Эта2	Бета2	Бета2	Тау2	Тау2
Сиг0	Сиг0	P_scale	P_scale	P_switch	семя

Дополнительная линия .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"fail_ID", "", "", "", "", "", "", "", "", ""

Определение

Поле	Содержание	Пример единицы СИ
mat_ID	Идентификатор материала.(Целое число, максимум 10 цифр)
unit_ID	(Необязательно) Идентификатор объекта. (Целое число, максимум 10. цифры)
Exp_n	Показатель роста трещины для докритических рост трещины. По умолчанию = 16,0 (Реальный)
V0	Скорость роста трещины \(V_{0}\) для докритического роста трещины при КИК.По умолчанию = 0.0 (Реал)	\([\frac{m}{s}]\)
Vc	Максимальная скорость распространения трещины стекло.По умолчанию = 0,0 (Реальное)	\([\frac{m}{s}]\)
Nциклов	Период фильтрации стресса в циклах. Только используется, когда гнев = 0. 2 = 1 (по умолчанию) Никакой фильтрации. (Целое число)
Разгневанный	Метод фильтрации уровня стресса. = 0 Экспоненциальное скользящее среднее с использованием Ncycles. = 1 Среднее арифметическое за последние 50 циклов. (Целое число)
Исиде	Опция зависимости скорости деформации. = 0 (по умолчанию) Зависимость скорости деформации только с воздушной (наружной) стороны. = 1 Зависимость скорости деформации по обе стороны оболочки. (Целое число)
режим	Флаг переключения распространения ошибки модели между соседними элементами. = 0 (по умолчанию) Никакого распространения информации об ошибках. = 1 Распространение ошибок xfem. = 2 Изотропное распространение фронтальной волны. = 3 Направленное распространение через края элемента. = 4 Направленное распространение через ребра и диагонали. (Целое число)
Cr_foil	Глубина трещины на нижней поверхности. По умолчанию = 0,0 (Реальный)	\([m]\)
Cr_air	Глубина трещины на верхней поверхности. По умолчанию = 1.0 (Реал)	\([m]\)
Cr_core	Глубина трещины между днищем и точки интеграции поверхности. По умолчанию = 1,0 (Реальное)	\([m]\)
Cr_edge	Глубина трещины на краевых элементах ветровое стекло.По умолчанию = 1,0 (Реальный)	\([m]\)
грш4Н	(Необязательно) Идентификатор группы для 4 узлов элементы краевой оболочки. По умолчанию = 0 (Целое число)
грш3Н	(Необязательно) Идентификатор группы для 3 узлов элементы краевой оболочки. По умолчанию = 0 (Целое число)
KIC	Вязкость разрушения. По умолчанию = 0,0. (Реал)	\([Pa\sqrt{m}]\)
KTH	Порог усталости. По умолчанию = 0,0. (Реал)	\([Pa\sqrt{m}]\)
Рлен	Эталонная длина. По умолчанию = 1,0. (Реал)	\([m]\)
Задержка	Время релаксации перед удалением elements.Default = 0,0 (Реальный)	\([s]\)
Iout	Активировать флаг полного отказа в Выходной файл двигателя. = 0 (по умолчанию) Никакого дополнительного вывода. = 1 Активируйте расширенный вывод. (Целое число)
Крес1	Масштабный коэффициент остаточного растягивающего напряжения в направление первой трещины. По умолчанию = 0,0 (реальное)
Крес2	Масштабный коэффициент остаточного растягивающего напряжения в второе направление трещины. По умолчанию = 0,0 (реальное)
Эта1	Параметры распределения \(\eta_{1}\) на нижней поверхности. 10 (Реал)	\([Pa]\)
Бета1	Параметры распределения \(\beta_{1}\) на нижней поверхности. 10(Реал)
Тау1	Параметры распределения \(\tau_{1}\) на нижней поверхности. 10(Реал)	\([Pa]\)
Area_ref	Поверхность опорного элемента площадь.(Реал)	\([m^{2}]\)
Эта2	Параметры распределения \(\eta_{2}\) на верхней поверхности. 10(Реал)	\([Pa]\)
Бета2	Параметры распределения \(\beta_{2}\) на верхней поверхности. 10(Реал)
Тау2	Параметры распределения \(\tau_{2}\) на верхней поверхности. 10(Реал)	\([Pa]\)
Сиг0	Начальное напряжение на стекле поверхность.(Реальная)	\([Pa]\)
P_scale	Ограничивает интервал определения выбранная функция распределения. (Реальная, от 0,0 до 1,0)
P_switch	Интервал функции распределения: = 0 Функция распределения от определяется между (0, P_scale). = 1 Функция распределения определяется между (P_scale, 1). (Целое число)
семя	Сид для случайной инициализации дефектов стекла. = 0 Radioss автоматически определяет семенная ценность. Случайная инициализация будет меняться каждый раз. расчет. > 0 Определенное начальное значение используется для случайного инициализация. Случайная инициализация будет идентична между двумя вычисления. (Целое число)
fail_ID	Критерии отказа идентификатор. 9(Целое число, максимум 10 цифр)

Пример (Стекло)

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/1

unit for mat

#              MUNIT               LUNIT               TUNIT

                  Mg                  mm                   s

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/MAT/LAW36/72200103/1

Glass with linear hardening

#              RHO_I

             2.50E-9

#                  E                  NU           Eps_p_max               Eps_t               Eps_m

             70000.0                0.23                   0                   0                   0

#  N_funct  F_smooth              C_hard               F_cut               Eps_f

         1         1                   0                1650                   0

#  fct_IDp              Fscale   fct_IDE                EInf                  CE

         0                   0         0                   0                   0

#  fct_ID1   fct_ID2   fct_ID3   fct_ID4   fct_ID5

 722001021

#           Fscale_1            Fscale_2            Fscale_3            Fscale_4            Fscale_5

                1000

#          Eps_dot_1           Eps_dot_2           Eps_dot_3           Eps_dot_4           Eps_dot_5

                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FAIL/ALTER/72200103/1

#              EXP_N                  V0                  VC   NCYCLES     IRATE     ISIDE      MODE

                16.0                 6.0             1520000         6         0         0         1

#            CR_FOIL              CR_AIR             CR_CORE             CR_EDGE    GRSH4N    GRSH3N

             0.00040             0.00100             0.00500                   0         0         0

#                KIC                 KTH                RLEN                TDEL      Iout

              23.717              7.9057                 1.0                   0         0

#              KRES1               KRES2

                   0                   0

#               ETA1               BETA1                TAU1            AREA_REF

                   0                   0                   0                   0

#               ETA2               BETA2                TAU2

                   0                   0                   0

#               SIG0             P_SCALE  P_SWITCH      seed

                   0                   0         0         0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNCT/722001021

Function for glass

#                  X                   Y

                 0.0               500.0

                 1.0               550.0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#enddata

Комментарии

Этот критерий разрушения использует максимальное напряжение в качестве критерия отказа. Это

рассчитывается на основе прочности материала, определяемой начальными трещинами и трещиной скорость распространения. В зависимости от флага переключения режима могут возникать различные неисправности. Могут использоваться модели распространения между соседними элементами.

Когда

Разгневанный = 0 , экспоненциальный фильтр скользящего среднего

используется, а отфильтрованное напряжение равно:

\(\sigma_{f}(t)=\alpha\sigma(t)+(1−\alpha)\sigma(t−\Delta t)\) Где, \(\sigma_{f}=filtered stress\) \(\alpha=\frac{2}{N_{cycles}+1}\)

Эта модель отказа совместима только

с недоинтегрированными элементами оболочки (Ishell=24 и Ish3n =2 рекомендуется) и несовместимы с полностью интегрированными оболочками. Также, хотя там нет ограничений на использование свойства оболочки, оно совместимо только с одним Слоистые модели оболочек.

Элементы, определенные в группах

grsh4N и grsh3N должны находиться по краю. лобовое стекло и получит специфическое ослабление при отказе.

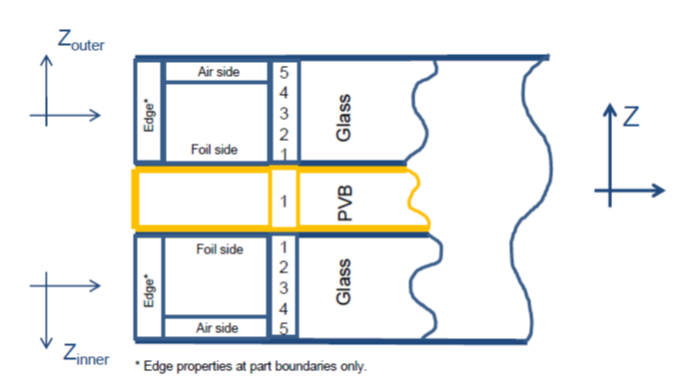

Эта модель отказа применяется к оболочке

элементы, состоящие из слоя твердого элемента из поливинилбутираля (ПВБ) с использованием совпадающих

узлы. Вся сборка моделирует лобовое стекло.

Элементы оболочки, использующие этот сбой

Модель должна быть ориентирована так, чтобы ее нормали были направлены в сторону от середины PVB.

Элементы оболочки должны иметь

смещение применяется для правильной модели изгиба. Это можно сделать с помощью /PROP/TYPE51

Ипос=4. 8. Предел разрушения зависит от

расположение и разрушенность окружающих элементов. 1

fail_ID используется с /STATE/BRICK/FAIL и /INIBRI/FAIL и

/PERTURB/FAIL/BIQUAD. Значения по умолчанию нет. Если линия пусто, никакое значение не будет выведено для переменных модели отказа в /INIBRI/FAIL (записано в файле .sta с /STATE/BRICK/FAIL для кирпича и с /STATE/SHELL/FAIL для оболочки).

Ч. Расширение Брокмана

2 определяет дополнительные критерии разрушения внешнего стекла

только поверхности. Он создает начальное напряжение на поверхности стекла из-за механического или

химическая обработка. Статистическая оценка микродефектов поверхности стекла позволяет

определите вероятность разрушения, используя усеченное слева стохастическое распределение Вейбулла:

с

\(i\) = 1,2 для нижней и верхней поверхности

\(P(\sigma)=1−exp[(\frac{\tau_{i}}{\eta_{i}})^{\beta_{i}}−(\frac{\sigma}{\eta_{i}})^{\beta_{i}}]\) Точка усечения

\(\tau=0\) дает хорошо известное двухпараметрическое распределение Вейбулла. Модель Брокмана рассчитывает случайно ориентированные начальные дефекты в стекле и распределяет их по всем конечным элементам разной длины и геометрии. Трещина рост может быть выражен следующим дифференциальным уравнением:

\(da=V_{0}.(\frac{Y\sigma\sqrt{\pia}}{K_{IC}})^{Exp_n}dt\) Где,

\(Y\) – коэффициент геометрии дефекта, полученный с помощью метода Вейбулла. распространение.

Интеграл уравнения 3 даст фактический размер трещины, сильно

зависит от уровня стресса. Фактические коэффициенты интенсивности стресса могут быть рассчитаны и использованы в критерии перелома.

Интерес модели Брокмана состоит в том, что в зависимости от

распределения параметров и величины напряжения разрушения, можно оценить

стохастическая вероятность отказа.

После запуска достаточного количества симуляций со случайной инициализацией

дефектов стекла возвращают возможность оценить вероятность достижения заданного значения

критерий травмы головы (HIC).

Пометить Разгневанный

автоматически устанавливается на 0, когда Ch. Используется критерий Брокмана. Это тогда необходимо определить количество циклов интервала фильтрации стресса с помощью экспоненциальное среднее.

1 Альтер, Кристиан, Стефан Коллинг,

и Йенс Шнайдер. “

Усовершенствованный критерий нелокального разрушения многослойного стекла при

воздействие на низкой скорости.

«Международный журнал ударной инженерии 109 (2017):

342-353.

2 Ч. Брокманн: « А

Модель стохастического поведения разрушения стекла и ее применение к удару головой

на автомобильных лобовых стеклах

», Springer Vieweg, 2022, ISBN

9783658367879
