/FAIL/ORTHBIQUAD
- Ключевое слово формата блока. В этой модели разрушения используется ортотропная упрощенная нелинейная модель разрушения, основанная на пластической деформации.
критерии с линейным накоплением повреждений.
- Для нескольких направлений нагружения деформация разрушения описывается двумя параболическими
функции, рассчитанные с использованием аппроксимации кривой до 5 деформаций, введенных пользователем. Для всех направлений нагрузки, которые не указаны во входных данных, интерполяция Эволюция деформации разрушения с трехосностью напряжений будет выполнена во время моделирования. Вы можете задать до 10 различных наборов параметров для 10 разных направлений. равномерно распределено между 1-м направлением материала (0 градусов) и 2-м материалом направлении (90 градусов).
Формат
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
/FAIL/ORTHBIQUAD/mat_ID/unit_ID |
Карточка 1 – Параметры накопления урона .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"P_thickfail", "P_thickfail", "М-флаг", "S-флаг", "Нангл", "", "", "fct_IDel", "El_ref", "El_ref"
Карта 2 – Зависимость деформации разрушения при двухосном растяжении и скорости деформации .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"c5", "c5", ":math:`\dot{\epsilon}_{0}`", ":math:`\dot{\epsilon}_{0}`", "CJC", "CJC", "", "fct_IDrate", "Rate_Scale", "Rate_Scale"
Дополнительная строка (если M_Flag = 99 ) .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"r1", "r1", "r2", "r2", "r4", "r4", "r5", "r5", "", ""
Карточка 3 – Прочитать N угол (Количество
экспериментальные ракурсы, минимум 1)карты
c1 |
c1 |
c2 |
c2 |
c3 |
c3 |
c4 |
c4 |
Inst_start |
Inst_start |
Дополнительная линия .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"fail_ID", "", "", "", "", "", "", "", "", ""
Определение
Поле |
Содержание |
Пример единицы СИ |
|---|---|---|
mat_ID |
Идентификатор материала.(Целое число, максимум 10 цифр) |
|
unit_ID |
(Необязательно) Идентификатор устройства. (Целое число, максимум 10 цифр) |
|
P_thickfail |
Соотношение сквозной толщины точки интеграции, которые должны выйти из строя перед удалением элемента. (только оболочки). По умолчанию = 1,0 (Реальное) |
|
М-флаг |
Флаг выбора материала. = 0 (по умолчанию) Введите значения c1 – c5 = 1 Мягкая сталь = 2 HSS сталь = 3 UHSS сталь = 4 Алюминий АА5182 = 5 Алюминий АА6082-Т6 = 6 Пластик ПА6ГФ30 = 7 Пластик ПП Т40 = 99 Введите определяемые пользователем коэффициенты деформации при разрушении, р1, р2, р4 и р5. (Целое число) |
|
S-флаг |
Флаг особого поведения. = 1 Используются две квадратичные функции. = 2 (по умолчанию) Плоская деформация является глобальным минимумом. = 3 Плоская деформация — глобальный минимум + локализованный шея. |
|
Нангл |
Количество экспериментальных углы.(Целое число) |
|
fct_IDel |
Функция коэффициента размера элемента идентификатор.(Целое число) |
|
El_ref |
Размер опорного элемента. По умолчанию = 1.0 (Реал) |
\([m]\) |
c5 |
Разрушение пластической деформации в двухосном натяжение (одинаково для всех направлений). По умолчанию = 0,0. (Реал) |
|
\(\dot{\epsilon}_{0}\) |
Невязкий предел деформации скорость.По умолчанию = 0,0 (Реальный) |
\([\frac{1}{s}]\) |
CJC |
Скорость деформации Джонсона-Кука коэффициент.По умолчанию = 0,0 (Реальный) |
|
fct_IDrate |
Коэффициент зависимости скорости деформации табличный идентификатор функции.(Целое число) |
|
Rate_Scale |
Масштабный коэффициент по оси абсцисс для деформации Табличная функция зависимости скорости. По умолчанию = 1,0 (Реал) |
\([\frac{1}{s}]\) |
r1 |
Коэффициент пластической деформации разрушения, одноосное сжатие (c1) в одноосное растяжение (с3), поэтому \(c1=r1⋅c3\) . Только используется если M-флаг = 99.По умолчанию = 0,0 (Реальное) |
|
r2 |
Коэффициент пластической деформации разрушения, чистый сдвиг (c2) на одноосное растяжение (с3), поэтому \(c2=r2⋅c3\) . Используется только если M-флаг = 99.По умолчанию = 0,0 (Реальное) |
|
r4 |
Коэффициент пластической деформации разрушения, плоскость деформационное напряжение (c4) → одноосное растяжение (с3), поэтому \(c4=r4⋅c3\) . Используется только если M-флаг = 99.По умолчанию = 0,0 (Реальное) |
|
r5 |
Коэффициент пластической деформации разрушения, двухосное растяжение (c5) → одноосное растяжение (с3), поэтому \(c5=r5⋅c3\) . Используется только если M-флаг = 99.По умолчанию = 0,0 (Реальное) |
|
c1 |
Разрушение пластической деформации в одноосном сжатие.По умолчанию = 0,0 (Реальное) |
|
c2 |
Разрушение пластической деформации в shear.Default = 0,0 (Реальный) |
|
c3 |
Разрушение пластической деформации в одноосном напряжение.По умолчанию = 0,0 (Реальное) |
|
c4 |
Разрушение пластической деформации в плоскости напряжение напряжения. По умолчанию = 0,0 (Реальное) |
|
Inst_start |
Начальное значение нестабильности для локализованное переувлажнение. Необходимо ввести, если S-флаг = 3.(Реал) |
|
fail_ID |
(Необязательно) Критерии отказа идентификатор.(Целое число, максимум 10 цифр) |
Пример 1
М-флаг ≠ 0 ; М-флаг ≠ 99 : использовать грубо заданные данные о материале (рекомендуется только для
раннее исследование дизайна)
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/1
unit for mat
# MUNIT LUNIT TUNIT
Mg mm s
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#- 1. MATERIALS:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/MAT/LAW93/2/1
Steel
# RHO_I
7.8E-09
# E11 E22 E33 G12 Nu12
190000 190000 190000 70000 0.3
# G13 G23 Nu13 Nu23
70000 70000 0.3 0.3
# NL VP Fcut
0 1 0
# SigY QR1 CR1 QR2 CR2
290 580 1 200 25
# R11 R22 R12
1 1 1
# R33 R13 R23
1 1 1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FAIL/ORTHBIQUAD/2/1
# PTHK MFLAG SFLAG NANGLE FCT_IDEL EL_REF
1 2 1 2 101 .3
# C5 DEPS0 C_JCOOK FCT_ID_RATE RATE_SCALE
0 0 0 0 0
# C1 C2 C3 C4 INST
0 0 .7 0 .3
0 0 .35 0 .15
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/101
Regularization DP450_ODG3_MED-5
0 1
1 1
6 .35
10 .35
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
Пример 2
С М-флаг = 0 и S-флаг = 3 : напряжение отказа входа в c1 – c5 ценности .. code-block:
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/1
unit for mat
# MUNIT LUNIT TUNIT
Mg mm s
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#- 1. MATERIALS:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/MAT/LAW93/2/1
Steel
# RHO_I
7.8E-09
# E11 E22 E33 G12 Nu12
190000 190000 190000 70000 0.3
# G13 G23 Nu13 Nu23
70000 70000 0.3 0.3
# NL VP Fcut
0 1 0
# SigY QR1 CR1 QR2 CR2
290 580 1 200 25
# R11 R22 R12
1 1 1
# R33 R13 R23
1 1 1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FAIL/ORTHBIQUAD/2/1
# PTHK MFLAG SFLAG NANGLE FCT_IDEL EL_REF
1 0 1 2 101 .3
# C5 DEPS0 C_JCOOK FCT_ID_RATE RATE_SCALE
.56 0 0 0 0
# C1 C2 C3 C4 INST
3.01 .98 .7 .42 .3
1.505 .49 .35 .21 .15
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/101
Regularization DP450_ODG3_MED-5
0 1
1 1
6 .35
10 .35
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
Пример 3
С М-флаг = 99 и скорость деформации Джонсона-Кука
зависимость: напряжение сбоя ввода в
c3 и масштаб неудач
напряжение
r1 , r2 , r4 , r5 .. code-block:
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/1
unit for mat
# MUNIT LUNIT TUNIT
Mg mm s
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#- 1. MATERIALS:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/MAT/LAW93/2/1
Steel
# RHO_I
7.8E-09
# E11 E22 E33 G12 Nu12
190000 190000 190000 70000 0.3
# G13 G23 Nu13 Nu23
70000 70000 0.3 0.3
# NL VP Fcut
0 1 0
# SigY QR1 CR1 QR2 CR2
290 580 1 200 25
# R11 R22 R12
1 1 1
# R33 R13 R23
1 1 1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FAIL/ORTHBIQUAD/2/1
# PTHK MFLAG SFLAG NANGLE FCT_IDEL EL_REF
1 99 1 2 101 .3
# C5 DEPS0 C_JCOOK FCT_ID_RATE RATE_SCALE
0 0 0 0 0
# r1 r2 r4 r5
4.3 1.4 .6 1.6
# C1 C2 C3 C4 INST
0 0 .7 0 .3
0 0 .35 0 .15
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/101
Regularization DP450_ODG3_MED-5
0 1
1 1
6 .35
10 .35
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
Комментарии
Для каждого входа
направлении, критерии разрушения определяются с использованием пластической деформации разрушения.
по сравнению с трехосностью напряжения (напряженное состояние), как это имеет место для
/FAIL/BIQUAD критерий. Это позволяет использовать разные
деформации пластического разрушения, которые проявляются в материалах в зависимости от нагрузки
состояние. Кривая описывается двумя параболическими функциями, пересекающимися в точках
значение трехосности

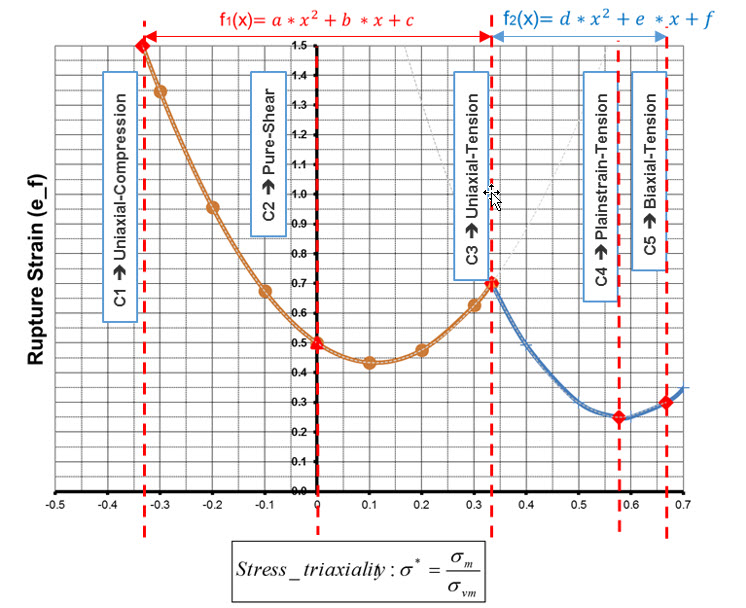

\(\frac{1}{3}\) что представляет собой одноосное растяжение. .. image:: images/fail_orthbiquad_starter_r_fail_orthbiquad_failure_criteria.jpg
(Рисунок 1. Форма биквадратного критерия отказа)
Параметры для двух параболических кривых деформации разрушения в зависимости от
напряженное состояние (трехосность напряжений) рассчитываются итеративно по формуле Радиосс на этапе инициализации используя входные значения c1-c5.
Если рассчитанные параболические кривые деформации разрушения имеют отрицательные значения
значения деформации разрушения, эти отрицательные значения будут заменены деформация разрушения 1E-6, которая приводит к очень высокому накоплению повреждений. и хрупкое поведение.
Этот критерий отказа применим для всех
Модели упругопластического материала с оболочками и твердыми телами.
Рассмотреть
ортотропия отказа, несколько наборов
c1 , c2 , c3 , c4 и Inst_start параметры можно указать. Вы можете ввести
до 10 различных наборов параметров для 10 различных экспериментальных нагрузок
направления (отмечены углом, обозначаемым
\(\theta\) ). Количество входных проверенных направлений нагрузки:
задается параметром
N угол . Указания должны
быть равномерно распределены, 1-е направление материала (0 градусов) и 2-е направление материала
направлении (90 градусов) согласно таблице. Для законов изотропного материала
используется элементная система: направления распределяются между локальными
ось X элемента (0 градусов) и ось Y локального элемента (90 градусов).
![]()

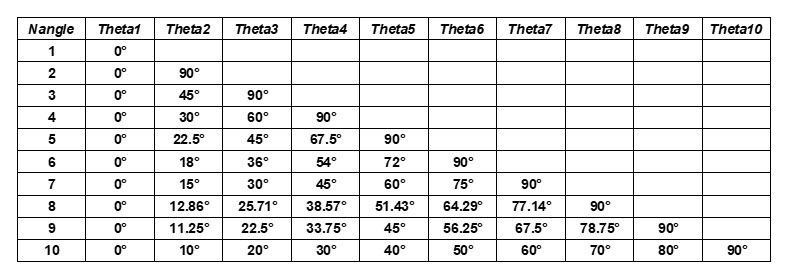

ценность Нангл)*
Для каждого входа
направление, 2 параметра параболических кривых (
\(a\) , \(b\) , \(c\) , \(d\) , \(e\) , \(f\) ) вычисляются в Радиосс Стартер. В ходе моделирования для всех
направления нагрузки, расположенные между входными направлениями, ряд Фурье
интерполяция используется для определения соответствующих параметров кривых (
\(a\) , \(b\) , \(c\) , \(d\) , \(e\) , \(f\) ) и, если определено, нестабильность шейки
напряжение (
Inst_start ): \(a=\summ=0N_{angle}Q_{m}^{a}cos(2m\theta)d=\summ=0N_{angle}Q_{m}^{d}cos(2m\theta)b=\summ=0N_{angle}Q_{m}^{b}cos(2m\theta)e=\summ=0N_{angle}Q_{m}^{e}cos(2m\theta)Inst=\summ=0N_{angle}Q_{m}^{Inst}cos(2m\theta)c=\summ=0N_{angle}Q_{m}^{c}cos(2m\theta)f=\summ=0N_{angle}Q_{m}^{f}cos(2m\theta)\) Где,
\(Q_{m}^{i}\) являются коэффициентами интерполяции для параметр \(i\)
- . Эти коэффициенты интерполяции
автоматически вычисляется в Radioss Стартер.
Например, если для
направлении 0 и 90 градусов, интерполяция ряда Фурье позволяет
определите кривую 45 градусов как:
- форма)*
Направления загрузки, не указанные во входных данных, интерполируются.
с помощью ряда Фурье. Все направления имеют одинаковую пластическую деформацию при разрушение при двухосном растяжении.
Следует отметить, что
Пластическая деформация при разрушении при двухосном растяжении c5 является обычным явлением. во всех направлениях (рис. 3). Действительно, для этого условия нагрузки направления не имеют значения, поскольку все направления загружаются одинаково. Таким образом, поведение при отказе одинаковое.
По умолчанию значения
отличается от 0 для
c1 to c5 нужно
быть введен. Однако существуют определенные варианты поведения по умолчанию в случае сбоя.
информация отсутствует:
В случае, если материал
поведение при отказе неизвестно, от c1 до c5 установлены на 0,0, а поведение мягкой стали (M-Flag=1) используется.
Если только растяжение
значение отказа известно, c3 определен (c1=c2=c4=c5 = 0,0). Поведение мягкой стали используется и масштабируется определяемое пользователем значение c3.
В случае, если материал
поведение известно, M-Flag определен и c3 можно использовать для настройки модели отказа в соответствии с ожидаемым разрушением при растяжении. Выбранный материал поведение масштабируется определяемым пользователем значением c3.
Для всех остальных случаев
все с1 по с5 предназначены для быть определен, и используется значение по умолчанию 0,0. Примечание: Если c5 = 0,0, оно вычисляется автоматически в зависимости от значения M-Flag. В этом В этом случае минимальное значение, вычисленное среди всех входных направлений, будет сохраниться.
Пластическая деформация при
отказ от физических испытаний можно ввести как c1 – с5.
Если данные о деформации разрушения
недоступен, то флаг материала,
М-флаг , может быть
используется для выбора предопределенных значений отказов для некоторых материалов.
If М-флаг > 0 , введенный c1 , c2 , c4 и c5 ценности не будут
использоваться, но будет рассчитываться следующим образом, используя предопределенные
значения коэффициентов из таблицы.
\(c1=r1⋅c3\) \(c2=r2⋅c3\) \(c3=c3\) \(c4=r4⋅c3\) \(c5=r5⋅c3\)
If c3 = 0 , значение по умолчанию
используется, указанный в таблице.
Note
- Ни Альтаир, ни авторы не несут никакой ответственности за
достоверность, точность или любые результаты, полученные из этих ценности. Вы должны проверить свои собственные ценности с помощью разумного теста. результаты. Использование рекомендуется только для раннего проектирования. разведка.
Если
c3 > 0, выбранное поведение материала масштабируется с помощью c3 и r1 до Предопределенные значения коэффициента r5.
Если
c5 = 0,0, минимальное значение среди всех направления ввода будут сохранены.
Если
M-Flag = 99, деформация разрушения соотношения r1, r2, r4 и r5 должны быть введены в следующая дополнительная строка.
Урон накапливается
линейно и может быть подвергнута постобработке в файлах анимации с использованием выходных данных
запрос
/ANIM/SHELL/DAMA/ALL or /ANIM/BRICK/DAMA/111 . \(D=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{f}^{\theta}(\eta)}\) Для элементов оболочки, когда точка интеграции достигает
\(D=1\)
- тензор напряжений в точках интегрирования равен
установлено значение 0. Элементы оболочки удаляются в зависимости от значения P_thickfail.
Если
P_thickfail установлен пусто или 0, значение P_thickfail из свойства оболочки. Если P_thickfail > 0, любой P_thickfail значение, определенное в свойствах оболочки, игнорируется, и введенное значение в этой модели отказа используется.
Для значений
P_thickfail установлен > 0, элемент выходит из строя и удаляется, когда соотношение количество неудачных точек интегрирования по толщине равно или превышает P_thickfail.
В твердотельных элементах элемент удаляется при любом интегрировании.
точка достигает \(D=1\)
. 9. Специальные функции:
активируется этим флагом:
S-флаг = 1 : провал
кривые создаются, как показано на
Комментарий 1 . В этом случае кривые могут не
достигают своего минимального значения при одной и той же трехосности напряжений (
Рисунок 4 ). .. image:: images/fail_orthbiquad_starter_r_fail_orthbiquad_orthotropic_sflag1.jpg
*(Рисунок 4. Ортотропный биквадратичный критерий разрушения
- форма, когда S-флаг = 1)*
S-флаг = 2 : устанавливается
по умолчанию. Это обеспечивает ценность
c4 как глобальный минимум
для всех направлений. Чтобы добиться этого для всех кривых, второй
уравнение разделено на две отдельные квадратичные подфункции, где
минимальное значение кривых находится при
c4 ; где, \(\sigma^{*}=\frac{1}{\sqrt{3}}\) ( Рисунок 5 ). .. image:: images/fail_orthbiquad_starter_r_fail_orthbiquad_orthotropic_sflag2.jpg
*(Рисунок 5. Ортотропный биквадратичный критерий разрушения.
- форма, когда S-флаг = 2)*
S-флаг = 3 : то же, что S-флаг = 2 плюс
упрощенный критерий локализованного сужения (только для оболочек).
Критерий локализованного образования шейки основан на Марчиняке-Кучинском.
анализ. Он использует две дополнительные квадратичные функции, которые определяют
кривая, которая представляет начало локализованного сужения между напряжением
трехосность
\(\frac{1}{3}\) и \(\frac{2}{3}\) . Минимальное значение этой кривой составляет
определяется пользователем в
Inst_start поле и происходит
при плоскодеформированном растяжении,
\(\sigma^{*}=\frac{1}{\sqrt{3}}\) ( Рисунок 6 ). Используя эту кривую,
вычисляется второе значение локализованного повреждения шейки и определяется отказ происходит только тогда, когда все точки интеграции достигают \(D=1\)
- .
The Inst_start стоимость можно оценить как
(истинно пластическая) деформация при максимальном напряжении, от одноосного
испытание на напряжение.
форма, когда S-флаг =3)*
Скорость деформации
зависимость может быть применена к критерию отказа, если:
\(\dot{\epsilon}_{0}\ne0\) и \(C_{JC}\ne0\) , скорость деформации Джонсона-Кука
используется зависимость. В этом случае пластическая деформация при разрушении
значение умножается на коэффициент зависимости скорости деформации
как:
\(D=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{f}^{\theta}(\eta)1+C_{JC}ln\frac{\dot{\epsilon}}{\dot{\epsilon}_{0}}_{+}}\) Где, \(\dot{\epsilon}_{0}\) Невязкая предельная скорость деформации \(C_{JC}\) Параметр зависимости скорости деформации \(〈〉_{+}\) Скобки Маколея, учитывающие только положительные
ценности
Note
- Если использовать материальный закон Джонсона-Кука в сочетании с
/FAIL/ORTHBIQUAD критерий, Параметры Джонсона-Кука, используемые для конституционного закона, могут не быть одинаковыми для критерия отказа.
fct_ID ставка ≠
0 используется табличная функция коэффициента зависимости скорости деформации. В
в этом случае вам необходимо определить функцию (
/FUNCT )
для описания эволюции коэффициента скорости деформации (обозначенного
\(f_{rate}\) ) со скоростью деформации. Вы также можете
введите масштабный коэффициент скорости деформации для абсциссы функции:
Xscale_rate (по умолчанию этот масштабный коэффициент равен
установите значение 1,0). Используя табличную зависимость скорости деформации, повреждение
вычисление переменных становится:
\(D=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{f}^{\theta}(\eta)f_{rate}(\dot{\epsilon})}\)
Note
- Зависимость скорости деформации, примененная к
критерий разрушения можно использовать только с законами материала, которые являются деформационными. зависит от ставки. Скорость деформации, используемая для материального закона (общая скорость деформации, скорость девиаторной деформации или скорость пластической деформации), будет то же самое используется для критерия отказа.
fail_ID используется с /STATE/BRICK/FAIL и /INIBRI/FAIL. Значения по умолчанию нет. Если
строка пуста, значение не будет выводиться для переменных модели отказа в /INIBRI/FAIL (написано в .sta файл с опцией /STATE/BRICK/FAIL).
Если нелокальный
используется регуляризация (с /NONLOCAL/MAT), элемент Коэффициент масштабирования размера не используется. Если функция масштабирования все еще определена (fct_IDel > 0), параметры масштабируются с использованием параметра LE_MAX нелокальная карта (указанная непосредственно вами или рассчитанная на основе значение параметра Rlen).
