/FAIL/ORTHENERG

Ключевое слово формата блока Ортотропный критерий разрушения, основанный на энергии разрушения, вызывающей смягчение напряжений.

Доступно для цельных и оболочечных элементов.

Формат

/FAIL/ORTHENERG/mat_ID/unit_ID

/FAIL/ORTHENERG/mat_ID/unit_ID

/FAIL/ORTHENERG/mat_ID/unit_ID

/FAIL/ORTHENERG/mat_ID/unit_ID

/FAIL/ORTHENERG/mat_ID/unit_ID

/FAIL/ORTHENERG/mat_ID/unit_ID

/FAIL/ORTHENERG/mat_ID/unit_ID

/FAIL/ORTHENERG/mat_ID/unit_ID

/FAIL/ORTHENERG/mat_ID/unit_ID

/FAIL/ORTHENERG/mat_ID/unit_ID

P_thickfail

P_thickfail

NMOD

FAILIP

Карточка 2 — Направление 11 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

":math:`\sigma_{11}^{T}`", ":math:`\sigma_{11}^{T}`", ":math:`G_{11}^{T}`", ":math:`G_{11}^{T}`", "Ishape11T", ":math:`\sigma_{11}^{C}`", ":math:`\sigma_{11}^{C}`", ":math:`G_{11}^{C}`", ":math:`G_{11}^{C}`", "Ishape11C"

Карточка 3 — Направление 22 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

":math:`\sigma_{22}^{T}`", ":math:`\sigma_{22}^{T}`", ":math:`G_{22}^{T}`", ":math:`G_{22}^{T}`", "Ishape22T", ":math:`\sigma_{22}^{C}`", ":math:`\sigma_{22}^{C}`", ":math:`G_{22}^{C}`", ":math:`G_{22}^{C}`", "Ishape22C"

Карточка 4 — Направление 33 (только твердые тела, оставьте пустыми для ракушек) .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

":math:`\sigma_{33}^{T}`", ":math:`\sigma_{33}^{T}`", ":math:`G_{33}^{T}`", ":math:`G_{33}^{T}`", "Ishape33T", ":math:`\sigma_{33}^{C}`", ":math:`\sigma_{33}^{C}`", ":math:`G_{33}^{C}`", ":math:`G_{33}^{C}`", "Ishape33C"

Карточка 5 – Плоскость сдвига 12 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

":math:`\sigma_{12}^{T}`", ":math:`\sigma_{12}^{T}`", ":math:`G_{12}^{T}`", ":math:`G_{12}^{T}`", "Ishape12T", ":math:`\sigma_{12}^{C}`", ":math:`\sigma_{12}^{C}`", ":math:`G_{12}^{C}`", ":math:`G_{12}^{C}`", "Ishape12C"

Карточка 6 — Плоскость сдвига 23 (только твердые тела, для оболочек оставьте пустыми) .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

":math:`\sigma_{23}^{T}`", ":math:`\sigma_{23}^{T}`", ":math:`G_{23}^{T}`", ":math:`G_{23}^{T}`", "Ishape23T", ":math:`\sigma_{23}^{C}`", ":math:`\sigma_{23}^{C}`", ":math:`G_{23}^{C}`", ":math:`G_{23}^{C}`", "Ishape23C"

Карточка 7 — Плоскость сдвига 31 (только твердые тела, для оболочек оставьте пустыми) .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

":math:`\sigma_{31}^{T}`", ":math:`\sigma_{31}^{T}`", ":math:`G_{31}^{T}`", ":math:`G_{31}^{T}`", "Ishape31T", ":math:`\sigma_{31}^{C}`", ":math:`\sigma_{31}^{C}`", ":math:`G_{31}^{C}`", ":math:`G_{31}^{C}`", "Ishape31C"

Карточка 8 – Идентификатор модели отказа (дополнительная строка) .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"fail_ID", "", "", "", "", "", "", "", "", ""

Определение

Поле

Содержание

Пример единицы СИ

mat_ID

Идентификатор материала.(Целое число, максимум 10 цифр)

unit_ID

(Необязательно) Идентификатор устройства. (Целое число, максимум 10 цифр)

P_thickfail

> 0 Процент неудавшейся толщины/слоя/слоя до Неисправность элемента/слоя/слоя. < 0 Доля неудачных точек/уровней интеграции до отказ элемента или слоя/слоя. (только ракушки) По умолчанию = 1,0 (реальное)

NMOD

Количество неудачных режимов до сбой точки интеграции. По умолчанию = 1 (Целое число).

FAILIP

Количество неудачных точек интеграции до твердого удаления. (только твердые) По умолчанию = 1 (Целое число)

\(\sigma_{ij}^{T}\)

Если \(i=j\) Критическое напряжение для напряжения в направлении \(i\) , Если \(i\nej\) Критическое напряжение для положительного сдвига в плоскости \(ij\) . По умолчанию = 1020 (реальное)

\([Pa]\)

\(G_{ij}^{T}\)

Если \(i=j\) Энергия разрушения при растяжении в направлении \(i\) . Если \(i\nej\) Энергия разрушения при положительном сдвиге в плоскости \(ij\) . По умолчанию = 1020 (реальное)

\([\frac{J}{m^{2}}]\)

IshapeIJT

Флаг формы смягчения напряжения для напряжение в направлении \(ij\) . =1 (по умолчанию) Линейное смягчение напряжений. = 2 Экспоненциальное смягчение напряжения. (Целое число)

\(\sigma_{ij}^{C}\)

Если \(i=j\) Критическое напряжение сжатия по направлению \(i\) . Если \(i\nej\) Критическое напряжение при отрицательном сдвиге в плоскости \(ij\) . По умолчанию = \(\sigma_{ij}^{T}\) (Реал)

\([Pa]\)

\(G_{ij}^{C}\)

Если \(i=j\) Энергия разрушения при сжатии по направлению \(i\) . Если \(i\nej\) Энергия разрушения при отрицательном сдвиге в плоскости \(ij\) . По умолчанию = \(G_{ij}^{T}\) (Реал)

\([\frac{J}{m^{2}}]\)

IshapeIJC

Флаг формы смягчения напряжения для сжатие в направлении \(ij\) . =1 (по умолчанию) Линейное смягчение напряжений. = 2 Экспоненциальное смягчение напряжения. (Целое число)

fail_ID

(Необязательно) Модель отказа идентификатор.(Целое число, максимум 10 цифр)

Комментарии

  1. Этот критерий учитывает ортотропное разрушение, вызывающее напряжение.

    размягчающий эффект, который напрямую связан с энергией разрушения в каждом

    направление/плоскость сдвига. Каждое разрушение направления или плоскости сдвига обозначается

    соответствующий режим:

  • Режим 1: Напряжение 11

  • Режим 2: Сжатие 11

  • Режим 3: Напряжение 22

  • Режим 4: Сжатие 22

  • Режим 5: Положительный сдвиг 12

  • Режим 6: Отрицательный сдвиг 12

  • Режим 7: Напряжение 33

  • Режим 8: Сжатие 33

  • Режим 9: Положительный сдвиг 23

  • Режим 10: Отрицательный сдвиг 23

  • Режим 11: Положительный сдвиг 31

  • Режим 12: Положительный сдвиг 31

Для каждого вида числа \(I\) , критический стресс \(\sigma_{I}^{crit}\) определяется вами, чтобы вызвать

начало смягчения стресса. Тогда напряжение в соответствующем

направление/плоскость сдвига уменьшается до нуля, так что элементарное

энергия разрушения равна заданному вами значению

\(G_{I}\) . Форма смягчения напряжений для

соответствующий режим определяется флагом

IshapeI : - If

IshapeI = 1 : линейный

смягчение стресса (

Рисунок 1 ). В этом случае ущерб

вычисляется эволюция переменной в соответствующем режиме

с:

\(\Delta D_{I}=\frac{L_{e}\Delta \epsilon_{I}}{G_{I}}\) Где, \(L_{e}\) Характеристическая длина исходного элемента. \(\Delta \epsilon_{I}\) Общий прирост деформации в соответствующем

режим.

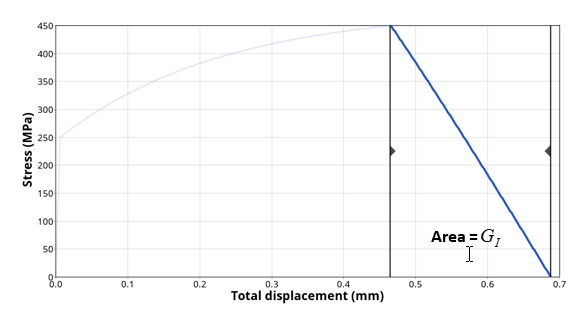

images/fail_orthenerg_starter_r_fail_orthenerg_linear_stress_softening.png*(Рисунок1.Примерсмягчениялинейногонапряжения

с \(\sigma_{I}^{crit}=450MPa\) и \(G_{I}=50\times10^{−3}J/mm^{2}\))*

  • If IshapeI = 2 : экспоненциальный

    смягчение стресса (

    Рисунок 2 ). В этом случае

    рассеиваемая энергия во время отказа элемента рассчитывается явно

    с:

    \(E_{I}=\intD=0D=1\sigma_{I}L_{e}\Delta \epsilon_{I}\) Эта энергия затем используется для расчета

    Эволюция переменной урона:

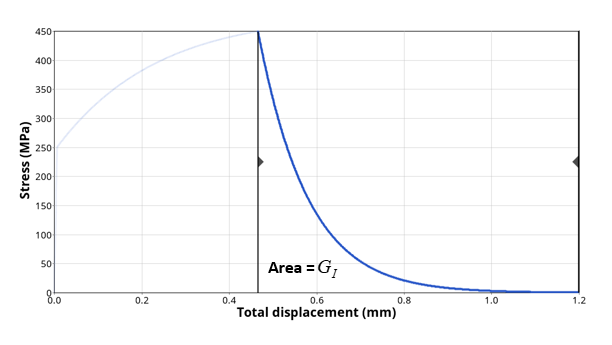

    \(D_{I}=1−e^{−\frac{E_{I}}{G_{I}}}\) .. image:: images/fail_orthenerg_starter_r_fail_orthenerg_linear_stress_softening2.png

    *(Рисунок 2. Пример смягчения линейного напряжения

с \(\sigma_{I}^{crit}=450MPa\) и \(G_{I}=50\times10^{−3}J/mm^{2}\))*

Тогда компонента тензора напряжений

соответствующий режим \(I\) уменьшается как:

\(\sigma_{I}=1−D_{I}\sigma_{I}^{eff}if\sigma_{I}^{eff}\ge0\sigma_{I}=1−D_{I}\sigma_{I}^{eff}otherwise\)

  1. Режим считается неудачным, если

\(D_{I}=1\) . Количество неудачных режимов до

отказ точек интеграции можно контролировать целочисленным значением

NMOD . По умолчанию это целое число установлено равным 1. Его

максимальное значение — 6 для оболочек и 12 для твердых тел.

  1. Чтобы вызвать сбой элемента оболочки, параметр

P_thick неудача может быть

использован. В зависимости от объекта действуют следующие правила:

  • P_thickfail >

0: процент неисправного элемента/толщины слоя. до разрушения элемента/слоя

  • P_thickfail <

0: соотношение толщины неисправного элемента и слоя. точки интеграции до отказа элемента/слоя

  1. Чтобы вызвать отказ твердотельного элемента, количество неудачных интеграций

точки до твердого удаления можно использовать FAILIP.

  1. /FAIL/ORTHSTRAIN should be only associated to

materials compatible with orthotropic shell properties. LAW25 is compatible only if it is used within shell property TYPE51.
