/FAIL/TAB2

Ключевое слово формата блока Эта расширенная модель отказа позволяет

деформация при разрушении определяется как функция трехосности напряжения, скорости деформации, Лоде угол, размер элемента и температуру.

Также доступна связь с расчетом напряжения, обеспечивающая смягчение напряжения.

через различные функции. Оно может быть полностью связано или вызвано другими явлениями. как нестабильное напряжение для контроля образования шейки. Урон накапливается на основе экспоненциальная эволюция. Этот критерий совместим как с твердыми телами, так и с оболочками и может использоваться с нелокальной регуляризацией.

Формат

Карточка 1 – Пластическая деформация при определении отказа и контроле удаления элемента .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"/FAIL/TAB2/mat_ID/unit_ID", "/FAIL/TAB2/mat_ID/unit_ID", "/FAIL/TAB2/mat_ID/unit_ID", "/FAIL/TAB2/mat_ID/unit_ID", "/FAIL/TAB2/mat_ID/unit_ID", "/FAIL/TAB2/mat_ID/unit_ID", "/FAIL/TAB2/mat_ID/unit_ID", "/FAIL/TAB2/mat_ID/unit_ID", "/FAIL/TAB2/mat_ID/unit_ID", "/FAIL/TAB2/mat_ID/unit_ID"
"EPSF_ID", "FCRIT", "FCRIT", "", "FAILIP", "PTHICKFAIL", "PTHICKFAIL", "VOLFRAC", "VOLFRAC", ""

Карточка 2 – Параметры триггера накопления урона и смягчения напряжений .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"N", "N", "DCRIT", "DCRIT", "INST_ID", "ECRIT", "ECRIT", "", "", ""

Карточка 3 – Параметр показателя размягчения напряжений и температурная зависимость .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"FCT_EXP", "EXP_REF", "EXP_REF", "EXP", "EXP", "FCT_TEMP", "TEMP_REF", "TEMP_REF", "FSCALE_TEMP", "FSCALE_TEMP"

Карта 4 — функция масштабирования размера элемента .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"TAB_EL", "IREG", "EL_REF", "EL_REF", "SR_REF1", "SR_REF1", "FSCALE_EL", "FSCALE_EL", "", ""

Карточка 5. Границы масштабирования размера элемента .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"SHRF", "SHRF", "BIAXF", "BIAXF", "", "", "", "", "", ""

Карта 6. Определение зависимости скорости деформации .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"FCT_SR", "", "SR_REF2", "SR_REF2", "FSCALE_SR", "FSCALE_SR", "C_JCOOK", "C_JCOOK", "", ""

Карточка 7 — Функция ограничения ущерба .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"FCT_DLIM", "FSCALE_DLIM", "FSCALE_DLIM", "", "", "", "", "", "", ""

Карточка 8 – Дополнительная строка .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"fail_ID", "", "", "", "", "", "", "", "", ""

Определение

Поле

Содержание

Пример единицы СИ

mat_ID

Идентификатор материала.(Целое число, максимум 10 цифр)

unit_ID

(Необязательно) Идентификатор устройства. (Целое число, максимум 10 цифр)

EPSF_ID

Пластическая деформация на столе разрушения или идентификатор функции. Если идентификатор функции: пластическая деформация при разрушении по сравнению с трехосность. Если двумерный идентификатор таблицы: пластическая деформация при разрушении. зависимость трехосности от параметра Лоде. Если трехмерный идентификатор таблицы: пластическая деформация при разрушении. в зависимости от трехосности, в зависимости от параметра Лоде, в зависимости от температура. (Целое число)

FCRIT

Масштабный коэффициент для пластика разрушения таблица деформации. По умолчанию = 1,0 (Реальное)

FAILIP

Количество неудачных точек интеграции перед удалением твердого элемента. По умолчанию = 1 (Целое число)

PTHICKFAIL

Процент неудачных предыдущих слоев для удаления элемента оболочки. По умолчанию = 0,0 (Реальный)

VOLFRAC

Объемная доля неудачных точки интеграции перед удалением твердого элемента (используется только для полностью интегрированных твердых элементов и более высокого порядка). По умолчанию = 0,0 (Реальный)

N

Накопление урона показатель.По умолчанию = 1,0 (Реальный)

DCRIT

Критический урон при стрессе смягчение срабатывания. По умолчанию = 0,0 (Реальное)

INST_ID

Нестабильность (горловина) пластика таблица штаммов или идентификатор функции. Если идентификатор функции: пластическая деформация при разрушении по сравнению с трехосность. Если двумерный идентификатор таблицы: пластическая деформация при разрушении. зависимость трехосности от параметра Лоде. Если трехмерный идентификатор таблицы: пластическая деформация при разрушении. в зависимости от трехосности, в зависимости от параметра Лоде, в зависимости от температура. (Целое число)

ECRIT

Масштабный коэффициент для пластика горловины идентификатор таблицы штаммов.(Реальный)

FCT_EXP

Экспоненциальная функция смягчения напряжений идентификатор.(Целое число)

EXP_REF

Размер эталонного элемента для напряжения функция показателя смягчения. По умолчанию = 1,0 (Реальный)

\([m]\)

EXP

Масштабный коэффициент для смягчения напряжений показательная функция. По умолчанию = 1,0 (Реальный)

FCT_TEMP

Функция зависимости от температуры идентификатор.(Целое число)

TEMP_REF

Эталонная температура для функция масштабирования температуры. По умолчанию = 1,0 (реальный)

\([K]\)

FSCALE_TEMP

Масштабный коэффициент для температуры функция масштабирования. По умолчанию = 1,0 (Реальное)

TAB_EL

Таблица масштабирования размера элемента или идентификатор функции. Если идентификатор функции: коэффициент масштабирования в зависимости от размера элемента. Если идентификатор 2- или 3-мерной таблицы: см. Значение параметра IREG. (Целое число)

IREG

Флаг регуляризации размера элемента. = 1 (по умолчанию) Масштабный коэффициент в зависимости от размера элемента и деформации ставка. Если первое значение скорости деформации отрицательно в TAB_EL, логарифмический масштаб предполагалось. = 2 Масштабный коэффициент в зависимости от размера элемента и трехосности (по сравнению с параметром Лоде). (Целое число)

EL_REF

Размер эталонного элемента для размера таблица масштабирования. По умолчанию = 1,0 (Реальное)

\([m]\)

SR_REF1

Эталонная скорость деформации для размера таблица масштабирования. По умолчанию = 1,0 (Реальное)

\([\frac{1}{s}]\)

FSCALE_EL

Масштабный коэффициент для размера элемента функция масштабирования. По умолчанию = 1,0 (Реальное)

SHRF

Нижняя граница трехосности напряжений для масштабирования размера элемента. По умолчанию = -1,0 (Реальный)

BIAXF

Верхняя граница трехосности напряжений для масштабирования размера элемента. По умолчанию = 1,0 (Реальный)

FCT_SR

Функция зависимости скорости деформации идентификатор. Если первое значение скорости деформации отрицательный в FCT_SR, логарифмический масштаб предполагается.(Целое число)

SR_REF2

Эталонная скорость деформации для деформации функция зависимости скорости. По умолчанию = 1,0 (Реальный)

\([\frac{1}{s}]\)

FSCALE_SR

Масштабный коэффициент скорости деформации функция зависимости. По умолчанию = 1,0 (Реальное)

C_JCOOK

Зависимость скорости деформации Джонсона-Кука коэффициент.По умолчанию = 0,0 (Реальный)

FCT_DLIM

Функция ограничения ущерба идентификатор.(Целое число)

FSCALE_DLIM

Шкала функции ограничения повреждения коэффициент.По умолчанию = 1,0 (Реальный)

fail_ID

(Необязательно) Критерии отказа идентификатор. 14(Целое число, максимум 10 цифр)

Пример (Сталь)

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/1

unit for mat

#              MUNIT               LUNIT               TUNIT

                  kg                  mm                  ms

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/MAT/PLAS_JOHNS/1/1

Steel

#              RHO_I

              7.8E-6                   0

#                  E                  Nu     Iflag

                 210                  .3         0

#                  a                   b                   n           EPS_p_max            SIG_max0

                  .4                  .5                  .5                   0                   0

#                  c           EPS_DOT_0       ICC   Fsmooth               F_cut               Chard

                   0                   0         0         0                   0                   0

#                  m              T_melt              rhoC_p                 T_r

                   0                   0                   0                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FAIL/TAB2/1/1

#  EPSF_ID               FCRIT              FAILIP          PTHICKFAIL             VOLFRAC

        52                 0.9                   0                 1.0                 0.5

#                  N               DCRIT   INST_ID               ECRIT

                 2.0                 0.0        53                 0.5

#  FCT_EXP             EXP_REF                 EXP  FCT_TEMP            TEMP_REF         FSCALE_TEMP

         0                 0.0                 2.0         0                 0.0                 0.0

#   TAB_EL      IREG              EL_REF             SR_REF1           FSCALE_EL

         0         0                 0.0                   0

#               SHRF               BIAXF

                 0.0                 0.0

#   FCT_SR                       SR_REF2           FSCALE_SR             C_JCOOK

         0                           0.0                 0.0                 0.0

# FCT_DLIM         FSCALE_DLIM

         0                 0.0

#  FAIL_ID

         0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNCT/52

epsf vs triax

              -0.333         3.009955556

                -0.3         2.728211

               -0.25       2.33840625

                -0.2         1.987976

               -0.15       1.67692025

                -0.1         1.405239

               -0.05       1.17293225

                   0             0.98

                0.05       0.82644225

                 0.1         0.712259

                0.15       0.63745025

                 0.2         0.602016

                0.25       0.60595625

                 0.3         0.649271

               0.333         0.700985898

                0.35      0.663237826

                 0.4      0.567983816

                0.45      0.496266718

                 0.5      0.448086532

                0.55      0.423443259

               0.577      0.419921961

                 0.6      0.428924499

               0.625      0.459765672

                0.65         0.512542413

               0.666      0.559913333

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNCT/53

Instability

               0.333         0.700985898

                0.35         0.647131801

                 0.4         0.511235623

                0.45         0.408918886

                 0.5          0.34018159

                0.55         0.305023734

         0.577350269                 0.3

                 0.6         0.316714456

               0.625         0.373975356

                0.65         0.471962671

         0.666666667         0.559913333

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#enddata

/END

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

  1. The

/FAIL/TAB2 критерий отказа представляет собой табличный критерий

который дает вам свободу определять свою собственную карту пластической деформации в

разрушение с трехосностью напряжений, параметром Лоде и другими зависимостями. Это

пластическая деформация при разрушении используется для расчета эволюции переменной повреждения.

описано ниже. Этот критерий также дает возможность создать

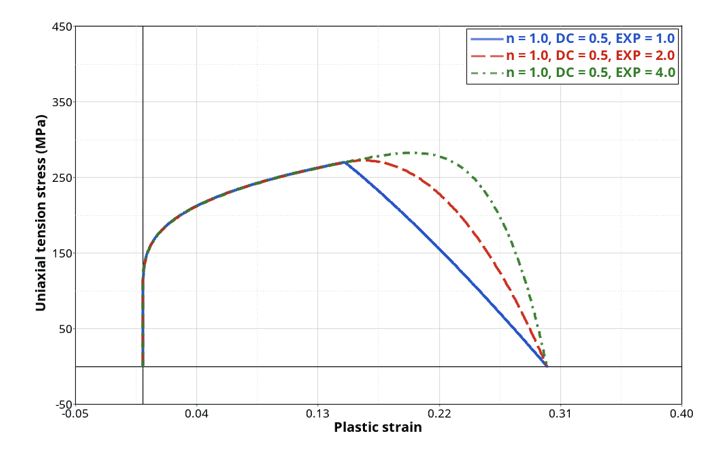

эффект смягчения напряжений с расчетом ущерба как:

\(\sigma=\sigma_{eff}1−\frac{D−D_{crit}}{1−D_{crit}}^{EXP}\) Где, \(\sigma\) Поврежденный тензор напряжений. \(\sigma_{eff}\) Неповрежденный эффективный тензор напряжений. \(D_{crit}\) Критическое значение урона, вызывающее смягчение напряжения. \(EXP\) Параметр экспоненты.

  1. Чтобы использовать

/FAIL/TAB2 , необходимо определить

пластическая деформация при разрушении, используемая для расчета представленного накопления повреждений

ниже. Это может быть либо константа, используя

FCRIT параметр

отдельно или в виде таблицы, если

EPSF_ID идентификатор таблицы

указано. Табличная пластическая деформация при разрушении определяется по отношению

для подчеркивания трехосности, параметра Лоде и температуры

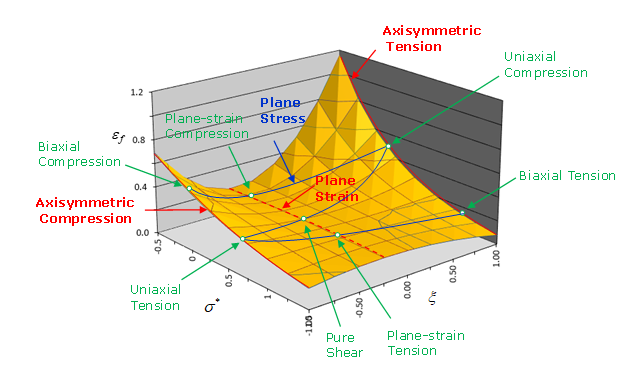

\(\epsilon_{p}^{f}(\eta,\xi,T)\) ( Рисунок 1 ). If EPSF_ID определяется, FCRIT становится масштабным фактором для быстрого

увеличить или уменьшить всю карту пластической деформации при разрушении.

images/fail_tab2_starter_r_fail_tab2_tabulated_map.png*(Рисунок1.Табличнаякартакритериевотказа,показывающая

эволюция пластической деформации при разрушении в зависимости от напряжения трехосность и параметр Лоде)*

  1. FAILIP — целочисленное значение, которое используется только с

более высокого порядка или полностью интегрированные твердые элементы. Он определяет количество неудачные точки интеграции до удаления твердого элемента.

  1. Параметр PTHICKFAIL — это реальный параметр, используемый для

элементы оболочки. Если PTHICKFAIL пуст или имеет значение 0,0, используется значение PTHICKFAIL из свойства оболочки. Если PTHICKFAIL > 0,0, любой PTHICKFAIL значение, определенное в свойствах оболочки, игнорируется, а значение, введенное в используется эта модель отказа. Для значений PTHICKFAIL > 0.0, элементы оболочки выходят из строя и удаляются при достижении коэффициента сквозного толщина неудавшихся точек интегрирования равна или превышает PTHICKFAIL.

  1. Эволюция переменной повреждения определяется следующим образом:

\(D=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{p}^{f}\eta,\xi,\frac{T}{T_{ref}}⋅f_{crit}}⋅n⋅D^{1−\frac{1}{n}}\) Параметр N затем позволяет вам

изменить форму развития повреждений с помощью формы пластической деформации от

линейный (

1 , установлено по умолчанию) на

нелинейный (

N ≠ 1 ) ( Рисунок 2 (а)). Увеличение N также создает задержку смягчения стресса

эффект (

Рисунок 2 (b)). .. image:: images/fail_tab2_starter_r_fail_tab2_parameter_n.png

*(Рисунок 2. Влияние параметра N на переменную повреждения

эволюция и эффект смягчения стресса)*

  1. The

DCRIT параметр позволяет определить урон

переменное значение триггера для смягчения напряжения (

Рисунок 3 ). По умолчанию, DCRIT = 0,0, что означает, что переменная повреждения всегда имеет

влияние на расчет напряжения, создавая смягчающий эффект от

начало пластичности. Однако вы можете захотеть отложить этот стресс.

смягчающий эффект до более высокого значения переменной повреждения (0 < D < 1) или

уменьшить эффект смягчения напряжений, чтобы получить критерий полного разрушения

подход, при котором элементы теряют свою несущую способность при повреждении

достигает значения 1.

images/fail_tab2_starter_r_fail_tab2_dcrit.png*(Рисунок3.ВлияниепараметраDCRITнасмягчениенапряжений

эффект)*

  1. Вместо использования постоянного значения

DCRIT чтобы

Для смягчения напряжения триггера можно использовать процесс контроля сужения. Это

определяется с помощью параметра

INST_ID и/или ECRIT . Определение этих параметров будет подразумевать

вычисление эволюции другой переменной, называемой переменной нестабильности

и обозначили

\(f\) : \(f=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{p}^{inst}\eta,\xi,\frac{T}{T_{ref}}⋅E_{crit}}⋅n⋅f^{1−\frac{1}{n}}\) Эволюция этой переменной нестабильности аналогична

переменная повреждения, но представляет собой критерий, которого необходимо достичь, чтобы вызвать срабатывание смягчение напряжений, подразумевающее начало локализации деформации, а затем образование шейки особенно наблюдается при трехосности высоких напряжений. Когда критерий достигнут ( \(f\) = 1), мгновенное значение принимаемая переменная урона D сохраняется в значении DCRIT, который становится переменной истории элемента. и не является постоянной величиной. В этом случае DCRIT значение, определенное во входной карте, игнорируется.

\(D=\int\Delta Df=\int\Delta fD_{crit}=1whilef<1Dwhenf\ge1\) ECRIT позволяет

Вам необходимо определить постоянную пластическую деформацию сужения. Тем не менее,

пластическую деформацию можно определить с помощью таблицы

INST_ID в зависимости от трехосности напряжений, параметра Лоде и температуры. В этом случае, ECRIT становится масштабным фактором для

Таблица нестабильности пластической деформации. Неустойчивость пластической деформации должна быть

пластическая деформация ниже, чем разрушение, чтобы иметь видимый эффект (

Рисунок 4 ). .. image:: images/fail_tab2_starter_r_fail_tab2_necking_curve.png

*(Рисунок 4. Кривая пластической деформации шейки (синяя) и разрушение

кривая пластической деформации (красная))*

  1. Существует два способа определения температурной зависимости:

  • Первый способ — создать трехмерную таблицу в

EPSF_ID, где третье измерение — это температурная зависимость.

  • Второй способ – определить температурную зависимость отдельно.

    из третьего измерения таблиц, определенных с помощью

    EPSF_ID и INST_ID . Делать

    поэтому можно ввести конкретную функцию зависимости от температуры

    с

    FCT_TEMP . В этом случае пластическая деформация

    при разрушении и пластическая деформация при сужении умножаются на

    масштабный коэффициент, зависящий от температуры (обозначенный

    \(f_{temp}\) ): \(D=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{p}^{f}\eta,\xi⋅f_{crit}·f_{temp}\frac{T}{T_{ref}}}⋅n⋅D^{1−\frac{1}{n}}\) \(f=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{p}^{inst}\eta,\xi·E_{crit}·f_{temp}\frac{T}{T_{ref}}}⋅n⋅f^{1−\frac{1}{n}}\) В этом случае температурная зависимость определяется

в таблицах EPSF и INST следует удалить, иначе будет FCT_TEMP игнорируется.

  1. Даже если формой накопления повреждений можно управлять с помощью

    параметр

N , еще одна нелинейность в смягчении напряжений

можно определить с помощью показателя

Опыт ( Рисунок 5 ). Этот показатель может быть постоянным, если Опыт параметр определяется отдельно или может меняться вместе с

размер элемента, если

FCT_EXP указано. Если функция

использованный,

EXP_REF - эталонный размер элемента и Опыт становится масштабным фактором. По умолчанию, Опыт установлено значение 1,0, что приводит к линейному уменьшению. .. image:: images/fail_tab2_starter_r_fail_tab2_exp.png

*(Рис. 5. Влияние параметра экспоненты EXP на напряжение

смягчающая форма)*

  1. Масштабирование размера элемента может быть

    используется для упорядочения разрушения и обеспечения почти постоянной энергии разрушения

    рассеивается при различных размерах ячеек. Размер этого элемента

    Зависимость вводится путем вычисления масштабного коэффициента размера, обозначаемого

\(f_{size}\) определяется по таблице TAB_EL . Зависимости этих таблиц зависят от

ценность

IREG флаг: - IREG

= 1 : таблица определяет

эволюция масштабного коэффициента размера элемента по отношению к начальному

размер элемента и скорость деформации

\(f_{size}\frac{L_{e}}{L_{ref}},\frac{\dot{\epsilon}}{\dot{\epsilon}_{0}}\) . В этом случае, EL_REF размер опорного элемента \(L_{ref}\) , и SR_REF1 есть

эталонная скорость деформации

\(\dot{\epsilon}_{0}\) . .. note:

Если первый
 значение скорости деформации в таблице отрицательное, логарифмическое
 предполагается масштаб.
  • IREG = 2 : таблица определяет

    эволюция масштабного коэффициента размера элемента по отношению к начальному

    размер элемента и трехосность напряжений

    \(f_{size}\frac{L_{e}}{L_{ref}},\eta\) . В этом случае, EL_REF размер опорного элемента \(L_{ref}\) , и SR_REF1 есть

    игнорируется. Третье измерение можно определить, введя зависимость

    параметру Лоде

    \(f_{size}\frac{L_{e}}{L_{ref}},\eta,\xi\) .

В обоих случаях FSCALE_EL это масштабный коэффициент, который

быстро увеличивает или уменьшает значения всей таблицы.

Вычисленный таким образом масштабный коэффициент размера элемента вводится в ущерб

уравнение эволюции переменной (и, если она определена, переменная нестабильности

уравнение эволюции) как:

\(D=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{p}^{f}\eta,\xi,\frac{T}{T_{ref}}⋅f_{crit}⋅f_{size}}⋅n⋅D^{1−\frac{1}{n}}\) .. note:

Если используется IREG = 1,
 Масштабирование размера элемента можно отключить, если трехосность напряжений соблюдена.
 ниже границы SHRF или выше границы
 граница BIAXF.
  1. Зависимость скорости деформации также может быть применена к разрушению.

    критерий. Эту зависимость можно ввести двумя различными способами:

  • If FCT_SR ≠ 0 , табличный

    функция коэффициента зависимости скорости деформации

    \(f_{rate}\) используется. В этом случае вы должны

    определить функцию, описывающую эволюцию скорости деформации

    фактор (обозначается

    \(f_{rate}\) ) со скоростью деформации. Вы также можете

    введите эталонную скорость деформации

    SR_REF2 обозначенный \(\dot{\epsilon}_{0}\) в уравнении и масштабный коэффициент. Использование

    табличная зависимость скорости деформации, переменная повреждения

    вычисление (и, если оно определено, эволюция переменной нестабильности

    уравнение) становится:

    \(D=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{p}^{f}\eta,\xi,\frac{T}{T_{ref}}⋅f_{crit}⋅f_{rate}\frac{\dot{\epsilon}}{\dot{\epsilon}_{0}}}⋅n⋅D^{1−\frac{1}{n}}\) .. note:

    Если первый штамм
     значение ставки в таблице отрицательное, логарифмический масштаб –
     предполагалось.

  • If \(C_{JC}\ne0\) , скорость деформации Джонсона-Кука

    используется зависимость и

    SR_REF2 становится

    эталонная скорость деформации

    \(\dot{\epsilon}_{0}\) . В этом случае пластическая деформация при

    значение разрушения умножается на коэффициент зависимости скорости деформации

    как:

    \(D=\sumt=0\infty\frac{\Delta \epsilon_{p}}{\epsilon_{p}^{f}\eta,\xi,\frac{T}{T_{ref}}⋅f_{crit}⋅1+C_{JC}ln\frac{\dot{\epsilon}}{\dot{\epsilon}_{0}}_{+}}⋅n⋅D^{1−\frac{1}{n}}\) Где, \(\dot{\epsilon}_{0}\) Невязкая предельная скорость деформации. \(C_{JC}\) Параметр зависимости скорости деформации. \(_{+}\) Скобки Маколея, учитывающие только положительные

    ценности.

    Если вы используете материальный закон Джонсона-Кука в сочетании

критерию /FAIL/TAB2, метод Джонсона-Кука параметры, используемые для конституционного закона, могут не совпадать по критерию отказа. Эталонная скорость деформации, используемая в представленное уравнение отличается от того, которое используется для элемента масштабирование размера, когда IREG = 1.

Note

Скорость деформации

зависимость, примененная к критерию отказа, может использоваться только с законами материала, которые зависят от скорости деформации. Штамм скорость, используемая для основного закона (общая скорость деформации, скорость девиаторной деформации или скорость пластической деформации) будут одинаковыми используется в качестве критерия отказа.

  1. Смягчение напряжения может быть ограничено заданным диапазоном напряжений.

трехосность. Для этого необходимо установить предельное значение урона (ниже 1, при котором элемент потерял несущую способность), развивается под действием напряжения трехосность можно определить с помощью функции FCT_DLIM. Значения, принимаемые этой функцией, должны находиться в диапазоне от 0 до 1. Масштабный коэффициент может использоваться для быстрого увеличения или уменьшения всех значений функции.

  1. Если используется нелокальная регуляризация

(/NONLOCAL/MAT), используется нелокальная пластическая деформация. для расчета эволюции повреждений (и переменной нестабильности, если она используется). В в этом случае, если масштабирование размера элемента определяется через TAB_EL или экспонента, зависящая от размера элемента используется функция параметра FCT_EXP, максимальный нелокальный вместо начального используется параметр длины LE_MAX размер элемента.

  1. fail_ID используется с

/STATE/BRICK/FAIL и /INIBRI/FAIL. Значения по умолчанию нет. Если линия пусто, никакое значение не будет выведено для переменных модели отказа в /INIBRI/FAIL (написано в .sta файл с /STATE/BRICK/FAIL вариант).

  1. VOLFRAC используется для полностью интегрированных и выше

заказывайте только твердые элементы. Он представляет собой поврежденную объемную долю (которая то есть сумма поврежденных точек интеграции, связанных томов) значение, которого необходимо достичь чтобы инициировать удаление элемента.
