/INTER/SUB

Формат блока — ключевое слово

Определяет подинтерфейс. Подинтерфейс является частью (может включать все) существующего интерфейса и определяется для вывода сил, применяемых узлами заданной группы узлов на сегменты заданной поверхности (см. вывод временных историй для интерфейсов).

Формат ` (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) /INTER/SUB / sub_inter_ID sub_inter_title inter_ID Main_ID 1 Second_ID Main_ID 2 `

Определение

  • Поле: Содержимое

  • SI Unit Example: Пример

  • sub_inter_ID: Идентификатор подинтерфейса (Целое число, максимум 10 цифр)

  • sub_inter_title: Название подинтерфейса (Символьное, максимум 100 символов)

  • inter_ID: Идентификатор интерфейса

Если 0, то основная поверхность или линия.

  • Main_ID 1: Основной идентификатор

= surf_ID m Если inter_ID это TYPE7, TYPE10, TYPE19, или TYPE24, если inter_ID = 0.

= line_ID m Если inter_ID это TYPE11.

= surf_ID Если inter_ID это TYPE25.

  • Second_ID: Вторичный идентификатор

= grnd_ID s Если inter_ID это TYPE7, TYPE10, TYPE24, или TYPE25.

= line_ID s Если inter_ID это TYPE11.

= surf_ID s Если inter_ID интерейса — TYPE19.

Игнорируется, если inter_ID = 0.

  • Main_ID 2: Второй основной идентификатор поверхности

= surf_ID Если inter_ID это TYPE25.

= surf_ID s Если inter_ID = 0 (обязателен).

7

Комментарии

  • Доступны только интерфейсы TYPE7, TYPE10, TYPE11, TYPE19, TYPE24 и TYPE25 для определения подинтерфейсов.

  • Иерархия подинтерфейсов не допускается.

  • У интерфейса и подинтерфейса не может быть одного и того же идентификатора.

  • Для подинтерфейсов TYPE7, TYPE10, TYPE11, TYPE19 и TYPE24: - Все узлы, определённые Second_ID, должны принадлежать группе вторичных узлов интерфейса. - Все сегменты основной поверхности или основной линии в подинтерфейсе должны принадлежать основной поверхности или основной линии интерфейса. - Все сегменты вторичной поверхности или вторичной линии в подинтерфейсе должны принадлежать вторичной поверхности или вторичной линии интерфейса.

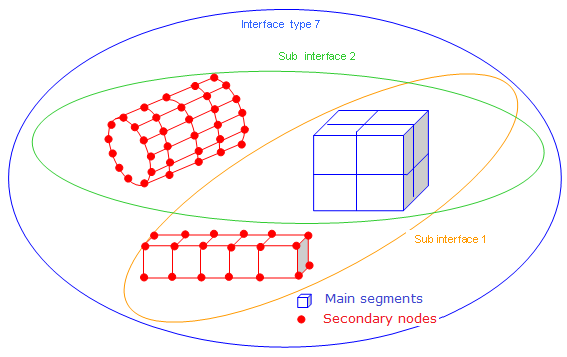

  • Для подинтерфейсов интерфейса TYPE19: - если Second_ID = 0, подинтерфейс симметричный и Main_ID также используется как вторичная поверхность.

_images/c5f10a87_clip0038.png

Для подинтерфейсов интерфейса TYPE25: - Если Second_ID ≠ 0, силы, приложенные вторичной группой узлов на обе основные поверхности, учитываются. - Если Main_ID 2 ≠ 0, силы, приложенные Main_ID 1 на Main_ID 2 и наоборот, рассчитываются. Когда inter_ID = 0, вывод силы в TH файле — это сумма всех контактных сил от контактов, действующих на определённые основные сегменты, Second_ID игнорируется: - Если Main_ID 1 = 0, Main_ID 2 > 0: вывод является суммой

всех контактных сил для сегментов в Main_ID 2 наборах поверхностей.

  • Если Main_ID 1 > 0, Main_ID 2 > 0: вывод является суммой всех контактных сил между сегментами в Main_ID 1 и Main_ID 2 наборах поверхностей.

На этой странице

  • Формат

  • Определение

  • Комментарии
