/MAT/LAW10 (DPRAG1)

Ключевое слово в формате блока. Этот закон, основанный на расширенных критериях текучести Друкера-Прагера, используется для моделирования материалов с внутренним трением, таких как бетон и породы.

Note

Начиная с версии 2019.1, параметры уравнения состояния (EOS) были удалены из этого закона материала. Любая модель, использующая старый формат, включающая параметры EOS, будет преобразована во время импорта в обновленный формат закона материала с связанной функцией /EOS/COMPACTION.

Формат

/MAT/LAW10/mat_ID/unit_ID

или

/MAT/DPRAG1/mat_ID/unit_ID

mat_title ρ_i: Начальная плотность [кг/м³] E: Модуль Юнга [Па] ν: Коэффициент Пуассона

Определение ключевых слов:

• mat_ID: Идентификатор материала (Целое число, максимум 10 цифр)

• unit_ID: Идентификатор единицы измерения (Целое число, максимум 10 цифр)

• mat_title: Название материала (Символ, максимум 100 символов)

• ρ_i: Начальная плотность [кг/м³]

• E: Модуль Юнга [Па]

• ν: Коэффициент Пуассона (Реальное число)

• A_0, A_1, A_2: Коэффициенты критерия текучести (Реальные числа)

• A_max: Предел критерия текучести (предел по Мизесу) [Па²]

• ΔP_min: Минимальное давление. По умолчанию = -10³⁰ [Па]

Пример (Бетон):

#RADIOSS STARTER
/UNIT/1
unit for mat
g cm mus
/MAT/LAW10/1/1
Concrete
#      RHO_I
       2.4
#        E       Nu
      .576     .25
#       A0        A1         A2       Amax
  9.72E-10   4.32E-5      .48      .013
#     P_min
  -1E-20
/EOS/COMPACTION/1/1
Concrete EOS
#       C0        C1        C2        C3
       0.0     0.256     0.256       1
#     MUMIN     MUMAX      BUNL
       0.0      0.44     0.115
#      PSH       RHO0
         0      2.40
#ENDDATA

Комментарии

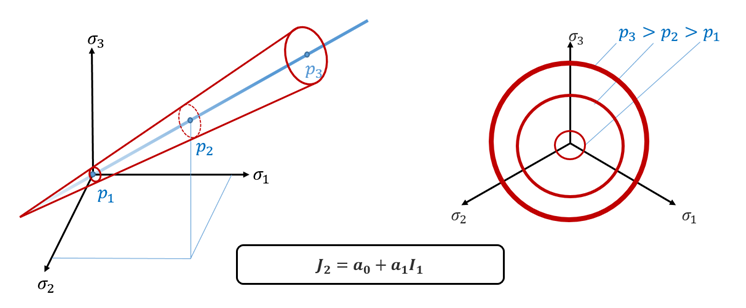

Оригинальный критерий текучести Друкера-Прагера имеет линейную зависимость от давления.

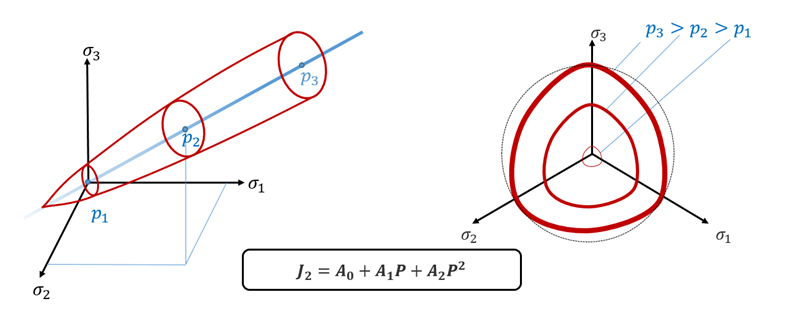

Radioss использует расширенные критерии текучести Друкера-Прагера, зависимость от давления в которых нелинейна.

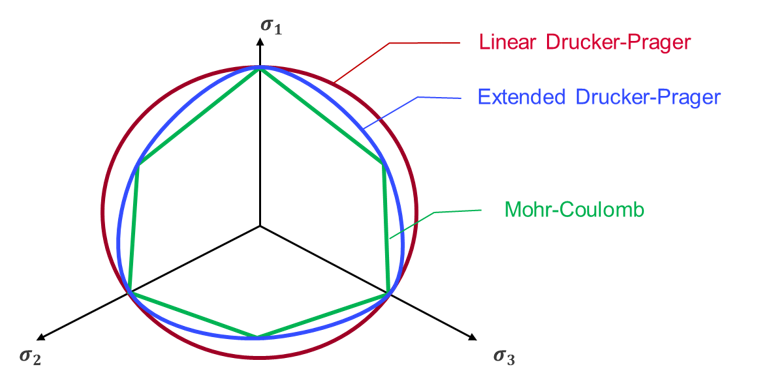

Расширенные критерии текучести Друкера-Прагера могут быть сопоставлены с критериями Мора-Кулона.

Критерии текучести Друкера-Прагера можно подогнать под параметры Мора-Кулона:

• c: Параметр сдвига

• φ: Угол внутреннего трения

Для этой цели определены параметры A_0, A_1, A_2.

Моделирование

Типы моделей

Параметры

• Описание с использованием обогащенных методов Друкера-Прагера: - Средний круг; - Вписанная кривая Друкера-Прагера; - Описанная кривая Друкера-Прагера.

Note

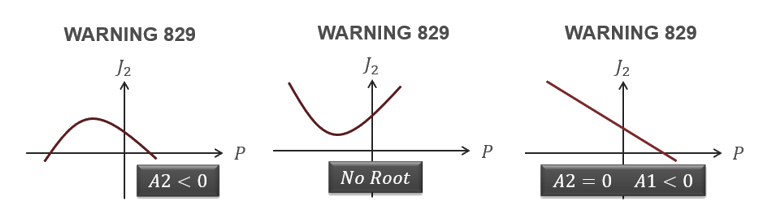

Важно: Радиос может проверять параметры текучести A_0, A_1 и A_2 и предупреждает в случае неожиданной ситуации.

…

См. также

• Совместимость материалов

• /EOS/COMPACTION (Starter)

• Конструктивная модель Друкера-Прагера (ЛАВы 10, 21 и 81) (Теоретическое руководство)
