/PROP/TYPE18 (INT_BEAM)

Ключевое слово формата блока Описывает набор свойств интегрированной балки. Это: модель балки основана на теории Тимошенко и учитывает поперечную деформацию сдвига. без деформации при кручении.
Может использоваться для случаев глубоких балок (коротких балок). Сечение балки и положение: Точки интеграции могут использоваться как предопределенные, так и заданные напрямую.

Формат


/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID	/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID	/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID	/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID	/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID	/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID	/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID	/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID	/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID	/PROP/TYPE18/prop_ID/unit_ID or /PROP/INT_BEAM/prop_ID/unit_ID
prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title
Исекта	Исмстр
dm	dm	df	df
NIP	Иреф	Y0	Y0	Z0	Z0

If НПВ > 0, добавить НПВ карты, определяющие параметры подраздела (каждая точка интеграции по строке) .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"Yi", "Yi", "Zi", "Zi", "Область", "Область", "", "", "", ""

If I секта > 0, добавьте следующие 2

линии


NITR		L1	L1	L2	L2	L3	L3	L4	L4
L5	L5	L6	L6

Добавьте флаг вращательной глубины резкости для узлов балок. .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

":math:`\omega_{DOF}`", "", "", "", "", "", "", "", "", ""

Определение

Поле	Содержание	Пример единицы СИ
prop_ID	Недвижимость идентификатор.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор единицы измерения.(Целое число, максимум 10 цифр)
prop_title	Недвижимость заголовок.(Символ, максимум 100 символов)
Исекта	Тип раздела. 5 = 0 (по умолчанию) Интегрированный луч. = 1 Предопределенное прямоугольное сечение. =2 Предопределенное круглое сечение. = 3 Предопределенное прямоугольное сечение с помощью Гаусса-Лобатто квадратура. = 4 Предопределенное круглое сечение с помощью Гаусса-Лобатто квадратура. = 5 Предопределенное круглое сечение. = 10 Предопределенное I-образное сечение. = 11 Предопределенный раздел канала. = 12 Предопределенное сечение L-образной формы. = 13 Предопределенное сечение Т-образной формы. = 14 Предопределенное сечение трубчатой коробки. = 15 Предопределенное сечение Z-образной формы. = 16 Предопределенное трапециевидное сечение. = 17 Предопределенное круглое сечение. = 18 Предопределенное трубчатое сечение. = 19 Предопределенное I-образное сечение типа 2. = 20 Предопределенный раздел сплошного прямоугольника. = 21 Предопределенное поперечное сечение. = 22 Предопределенное сечение H-образной формы. = 23 Предопределенное сечение Т-образной формы типа 2. = 24 Предопределенное I-образное сечение типа 3. = 25 Раздел предопределенного типа канала 2. = 26 Раздел предопределенного типа канала 3. = 27 Предопределенное сечение Т-образной формы типа 3. = 28 Предопределенный раздел формы коробки. = 29 Предопределенное шестиугольное сечение. = 30 Предопределенный раздел формы шляпы. = 31 Предопределенный раздел формы закрытой шляпы. (Целое число)
Исмстр	Флаг опции небольшой деформации. = 0 (по умолчанию) Установите на 4. = 1 Формулировка малой деформации от t = 0. = 4 Полные геометрические нелинейности. (Целое число)
dm	Балочная мембрана демпфирование.По умолчанию = 0,00 (Реальное)
df	Балка изгибная демпфирование.По умолчанию = 0,01 (Реальное)
NIP	Количество интеграций пункты (подразделы).Только для Исекта =0; в противном случае, NIP=0.(Целое число)
Иреф	Подраздел центр эталонный флаг. Только для Исекта =0. = 0 (по умолчанию) Центр подраздела рассчитывается как барицентр точки интеграции. = 1 Центр подраздела определяется с использованием локальных координат. (Y0 и З0). (Целое число)
Y0	Локальная координата Y центр секции. Только для Исекта =0.(Реальный)	\([m]\)
Z0	Локальная координата Z центр секции. Только для Исекта =0.(Реальный)	\([m]\)
Yi	Локальная координата Y точка интеграции.(Реальная)	\([m]\)
Zi	Локальная координата Z точка интеграции. Только для Исекта =0.(Реальный)	\([m]\)
Область	Площадь подраздела. Только для Исекта =0.(Целое число)	\([m^{2}]\)
NITR	Вариант интеграции точки в предопределенном разделе для Исекта > 0. 5.По умолчанию = 2, если (1 ≤ Исекта ≤ 5) По умолчанию = 0, если (Исект ≥ 10).(Целое число)
L1	Первый размер предопределенный раздел для Исекта > 0. 5(Реал)	\([m]\)
L2	Второй размер предопределенный раздел для Исекта > 0. 5По умолчанию = L1 для Исекты = 1 или 3 (Реал)	\([m]\)
L3	Третий размер предопределенный раздел для Исекта > 0.	\([m]\)
L4	Четвертый размер предопределенный раздел для Исекта > 0.	\([m]\)
L5	Пятый размер предопределенный раздел для Исекта > 0.	\([m]\)
L6	Шестой размер предопределенный раздел для Исекта > 0.	\([m]\)
\(\omega_{DOF}\)	Вращение кода глубины резкости узлов 1 и 2 (см. подробные данные ниже). (6 логических значений)

Детализация полей ввода глубины резкости для узлов 1 и 2

(1)-1	(1)-2	(1)-3	(1)-4	(1)-5	(1)-6	(1)-7	(1)-8	(1)-9	(1)-10
			\(\omega_{X1}\)	\(\omega_{Y1}\)	\(\omega_{Z1}\)		\(\omega_{X2}\)	\(\omega_{Y2}\)	\(\omega_{Z2}\)

Определение

Поле	Содержание	Пример единицы СИ
\(\omega_{X1}\)	= 1 Вращение глубины резкости вокруг X в узле 1 освобождается. (логическое значение)
\(\omega_{Y1}\)	= 1 Вращение глубины резкости вокруг Y в узле 1 освобождается. (логическое значение)
\(\omega_{Z1}\)	= 1 ГРИП вращения вокруг Z в узле 1 освобождается. (логическое значение)
\(\omega_{X2}\)	= 1 Вращение глубины резкости вокруг X в узле 2 высвобождается.(логическое значение)
\(\omega_{Y2}\)	= 1 Вращение глубины резкости вокруг Y в узле 2 высвобождается.(логическое значение)
\(\omega_{Z2}\)	= 1 ГРИП вращения вокруг Z в узле 2 высвобождается.(логическое значение)

Пример 1 (интегральная балка)

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/2

unit for prop

                  Mg                  mm                   s

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  2. MATERIALS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/PROP/TYPE18/4/2

Integrated beam - bXh=10X10 with 4 integration points (subsections)

#    Isect   Ismstmr

         0         0

#                 dm                  df

                   0                   0

#      NIP      Iref                  Y0                  Z0

         4         1                   0                   0

#                  Y                   Z                Area

                 2.5                 2.5                  25

                 2.5                -2.5                  25

                -2.5                 2.5                  25

                -2.5                -2.5                  25

# OmegaDOF

   000 000

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#ENDDATA

/END

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Пример 2 (интегральная балка)

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/2

unit for prop

                  Mg                  mm                   s

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  2. MATERIALS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/PROP/TYPE18/4/2

Integrated beam  - 4 integration points in predefined section bXh=10X10

#    Isect   Ismstmr

         1         0

#                 dm                  df

                   0                   0

#      NIP      Iref                  Y0                  Z0

         0         1                   0                   0

#     NITR                            L1                  L2                  L3                  L4

         2                            10                  10                   0                   0

#                 L5                  L6

                   0                   0

# OmegaDOF

   000 000

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#ENDDATA

/END

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

Малая деформация

формулировка активируется с момента времени t=0, если

I смстр = 1 . Это

может быть использован для более быстрого предварительного анализа, поскольку

\(\Delta t\) постоянна, но точность результатов не

обеспечено.

If

I смстр = 1 ,

деформации и напряжения, которые даны в законах о материалах, являются инженерными деформациями.

и стрессы. Выходные данные временной диаграммы возвращают истинные деформации и напряжения.

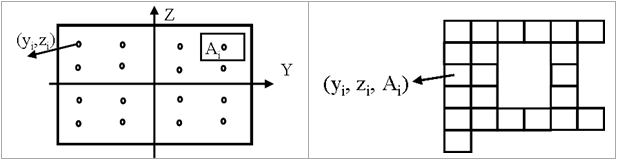

Поперечное сечение

элемент определяется с использованием до 100 точек интеграции (

Рисунок 2 ). Свойства элемента поперечного сечения,

то есть моменты инерции площади и площадь вычисляются по формуле

Радиосс as: \(A=\sumA_{i}=\sum(dy_{i}dz_{i})\) \(I_{Z}=\sumA_{i}(y_{i}^{2}+\frac{1}{12}dy_{i}^{2})\) \(I_{Y}=\sumA_{i}(z_{i}^{2}+\frac{1}{12}dz_{i}^{2})\)

Его можно использовать для

корпуса глубоких балок (короткие балки). Использование нескольких точек интеграции в

раздел позволяет получить упругопластическую модель, в которой критерий Мизеса

написано на каждой точке интеграции и участок может быть частично пластифицирован

в отличие от классического балочного элемента (

ТИП3 ). Совместим с материалом LAW1, LAW2, LAW36 и LAW44. Однако,

поскольку элемент имеет только одну точку интегрирования по своей длине, это не

рекомендуется использовать один балочный элемент на линию рамной конструкции, чтобы

учитывать прогресс пластичности как в длину, так и в глубину.

Предопределенный

Доступны поперечные сечения (круглые или прямоугольные). Количество интеграций

пункты в разделе прописываются через

NITR в зависимости от I секта и выбранная квадратура: - Для

I секта = 1 и 2 . Точки интеграции

распределены равномерно по сечению в зависимости от типа сечения

и

NITR . .. image:: images/prop_type18_int_beam_starter_r_prop_type18_isect_1_2.png

(Рисунок 3.)

Для I секта = 3 . Сечение прямоугольное, распределение

точки интегрирования соответствуют квадратуре Гаусса-Лобатто с

точки на краю. ИП =

NITR * NITR . Максимум NITR возможно 9, что соответствует 81

точки интеграции.

Для I секта = 4 . Секция имеет круглую форму. Распределение

точек интегрирования радиально соответствует квадратуре Гаусса-Лобатто с

точки на краю. Три варианта:

NITR = 1 , NITR = 17 и NITR = 25 . Здесь количество

точек интегрирования равна

NITR . .. image:: images/prop_type18_int_beam_starter_r_prop_type18_isect_4.png

(Рисунок 5.)

Для I секта = 5 . Секция имеет круглую форму. Три варианта: NITR = 1 , NITR = 9 и NITR = 17 . Здесь число интегрирований

очков равно

NITR . .. image:: images/prop_type18_int_beam_starter_r_prop_type18_isect_5.png

(Рисунок 6.)

Для I секта ≥ 10 . Предопределенный раздел определяется с помощью

размеры

L1 to L6 и число

точек интеграции

NITR определяется от 0 до

максимальное значение

NITR_max (количество точек интеграции

ограничено 100).

Вот список

необходимые размеры и максимальное значение

NITR для

каждый предопределенный раздел:
