/FUNCT_SMOOTH

Ключевое слово формата блока Определяет аналитическую функцию плавного шага, которая будет использоваться с нагрузками.

Формат


/FUNCT_SMOOTH/fct_ID	/FUNCT_SMOOTH/fct_ID	/FUNCT_SMOOTH/fct_ID	/FUNCT_SMOOTH/fct_ID	/FUNCT_SMOOTH/fct_ID	/FUNCT_SMOOTH/fct_ID	/FUNCT_SMOOTH/fct_ID	/FUNCT_SMOOTH/fct_ID	/FUNCT_SMOOTH/fct_ID	/FUNCT_SMOOTH/fct_ID
fct_title	fct_title	fct_title	fct_title	fct_title	fct_title	fct_title	fct_title	fct_title	fct_title
Аскалекс	Аскалекс	Фскейли	Фскейли	Ашифткс	Ашифткс	Fshifty	Fshifty
X1	X1	Y1	Y1
X2	X2	Y2	Y2
и т. д.	и т. д.	и т. д.	и т. д.
XN	XN	YN	YN

Определение

Поле	Содержание	Пример единицы СИ
fct_ID	Функция идентификатор.(Целое число, максимум 10 цифр)
fct_title	Функция заголовок.(Символ, максимум 100 символов)
Аскалекс	Шкала абсцисс коэффициент.По умолчанию = 1,0 (Реальный)
Фскейли	Ординатная шкала коэффициент.По умолчанию = 1,0 (Реальный)
Ашифткс	Сдвиг абсцисс значение.По умолчанию = 0,0 (Реальное)
Fshifty	Сдвиг ординат значение.По умолчанию = 0,0 (Реальное)
X1	Первая абсцисса для определение функции. По умолчанию = 0 (Реальное)
Y1	Первая ордината для определение функции. По умолчанию = 0 (Реальное)
X2	Вторая абсцисса для определение функции.(Реальное)
Y2	Вторая ордината для определение функции.(Реальное)
XN	(Необязательно) N-я точка абсциссы.(Реальная)
YN	(Необязательно) N-я точка ординаты. (Реальная)

Пример

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNCT_SMOOTH/1

Displacement

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#            Ascalex             Fscaley             Ashiftx             Fshifty

#                  X                   Y

                   0                   0

                  .2                  60

                  .4                  20

                  .5                  70

                  .6                  70

                  .8                 0.0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#ENDDATA

Комментарии

Пункты 1 и 2

требуется.

Функция и таблица

не может использовать один и тот же идентификатор.

Эту функцию можно использовать

со следующими опциями: /IMPACC, /IMPDISP, /IMPDISP/FGEO, /IMPVEL, /IMPVEL/FGEO, /IMPVEL/LAGMUL, /IMPTEMP, /CLOAD, /PLOAD, /PRELOAD, /GRAV, и /IMPFLUX

Для оси абсцисс меньше

чем X1, значение ординаты равно Y1.

Для большей абсциссы

чем XN, значение ординаты равно ЮН.

Функция масштабируется

сначала и затем смещается, как:

\(X_{new}=X_{old}⋅Ascale_{x}+Ashift_{x}\) \(Y_{new}=Y_{old}⋅Fscale_{y}+Fshift_{y}\) Где,

\(X_{old}\) и \(Y_{old}\) являются значениями функции.

Ордината

рассчитывается для каждого временного шага, что приводит к гладкой функции.

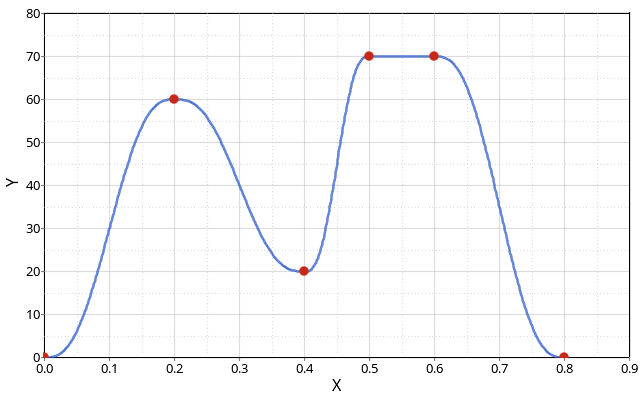

Функция

рассчитывается для использования двух последовательных точек входных данных

\(i\) и \(i+1\) as: \(Ifx\leX_{1}theny=Y_{1}If X_{1}<x<X_{N}theny=y_{i}+(y_{i+1}−y_{i})d^{3}(10−15d+6d^{2})where,d=\frac{x−x_{i}}{x_{i+1}−x_{i}}Ifx\geX_{N}theny=Y_{N}\)
