/MAT/LAW27 (PLAS_BRIT)

Ключевое слово формата блока Этот закон сочетает в себе изотропную упруго-пластическую

Модель материала Джонсона-Кука с ортотропной моделью хрупкого разрушения. Материальный ущерб составляет учтено до сбоя. Разрушение и повреждение происходят только при напряжении. Этот закон применимо только для оболочек.

Формат

/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID	/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID	/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID	/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID	/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID	/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID	/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID	/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID	/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID	/MAT/LAW27/mat_ID/unit_ID or /MAT/PLAS_BRIT/mat_ID/unit_ID
mat_title	mat_title	mat_title	mat_title	mat_title	mat_title	mat_title	mat_title	mat_title	mat_title
\(\rho_{i}\)	\(\rho_{i}\)
E	E	\(\nu\)	\(\nu\)
a	a	b	b	n	n			\(\sigma_{max​0}\)	\(\sigma_{max​0}\)
c	c	\(\dot{\epsilon}_{0}\)	\(\dot{\epsilon}_{0}\)	ICC	Фгладкий	Fcut	Fcut
\(\epsilon_{t1}\)	\(\epsilon_{t1}\)	\(\epsilon_{m1}\)	\(\epsilon_{m1}\)	дмакс1	дмакс1	\(\epsilon_{f1}\)	\(\epsilon_{f1}\)
\(\epsilon_{_{t2}}\)	\(\epsilon_{_{t2}}\)	\(\epsilon_{m2}\)	\(\epsilon_{m2}\)	дмакс2	дмакс2	\(\epsilon_{f2}\)	\(\epsilon_{f2}\)

Определение

Поле	Содержание	Пример единицы СИ
mat_ID	Материал идентификатор.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
mat_title	Материал заголовок.(Символ, максимум 100 символов)
\(\rho_{i}\)	Начальный плотность.(Реальная)	\([\frac{kg}{m^{3}}]\)
E	Янг модуль.(Реальный)	\([Pa]\)
\(\nu\)	Пуассона соотношение.(Реальное)
a	Выход пластичности стресс.(Реальный)	\([Pa]\)
b	Пластическое упрочнение параметр.(Реальный)	\([Pa]\)
n	Пластическое упрочнение экспонента.(Реальная)
\(\sigma_{max​0}\)	Пластичность максимальная стресс.По умолчанию = 1030 (Реальный)	\([Pa]\)
c	Коэффициент скорости деформации. = 0 Нет эффекта скорости деформации. По умолчанию = 0,00 (реальное)
\(\dot{\epsilon}_{0}\)	Эталонный штамм ставка.Если \(\dot{\epsilon}\le\dot{\epsilon}_{0}\) , нет скорости деформации эффект.(Реальный)	\([\frac{1}{s}]\)
ICC	Расчет скорости деформации флаг. 4 = 0 (по умолчанию) Установите на 1. = 1 Влияние скорости деформации на \(\sigma_{max}\) . = 2 Никакого влияния на скорость деформации \(\sigma_{max}\) . (Целое число)
Фгладкий	Флаг сглаживания скорости деформации. =0 (по умолчанию) Не активен. =1 Активный. (Целое число)
Fcut	Частота среза для сглаживание скорости деформации. 5По умолчанию = 1030 (Реал)	\([Hz]\)
\(\epsilon_{t1}\)	Деформация разрушения при растяжении какое напряжение начинает уменьшаться в направлении главной деформации 1. 6По умолчанию = 1,0 x 1030 (Реал)
\(\epsilon_{m1}\)	Максимальное разрушение при растяжении деформация в направлении главной деформации 1, при которой напряжение в элементу присвоено значение, зависящее от дмакс1. 6По умолчанию = 1,1 x 1030 (Реал)
дмакс1	Максимальный коэффициент повреждения в направление главной деформации 1. 6По умолчанию = 0,999 (Реал)
\(\epsilon_{f1}\)	Максимальная растягивающая деформация для удаление элемента в направлении главной деформации 1. 6По умолчанию = 1,2 x 1030 (Реал)
\(\epsilon_{t2}\)	Деформация разрушения при растяжении какое напряжение начинает уменьшаться в направлении главной деформации 2. По умолчанию = 1,0 x 1030 (реальное)
\(\epsilon_{m2}\)	Максимальная растягивающая деформация в направление главной деформации 2, при котором напряжение в элементе установить значение, зависящее от dmax2.Default = 1,1 x 1030 (реальное)
дмакс2	Максимальный коэффициент повреждения в направление главной деформации 2. 6По умолчанию = 0,999 (Реал)
\(\epsilon_{f2}\)	Максимальная растягивающая деформация для удаление элемента в направлении главной деформации 2. По умолчанию = 1,2 x 1030 (Реал)

Пример (алюминий)

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/1

unit for mat

                  Mg                  mm                  ms

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  2. MATERIALS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/MAT/PLAS_BRIT/1/1

Aluminum

#              RHO_I

               .0027

#                  E                  NU

               60400                 .33

#                  a                   b                   n                                SIG_max0

              90.266              223.14                .375                                     177

#                  c           EPS_DOT_0       ICC   Fsmooth               F_cut

                   0                   0         0         0                   0

#             EPS_t1              EPS_m1              d_max1              EPS_f1

                 .16                 .72                .999                   1

#             EPS_t2              EPS_m2              d_max2              EPS_f2

                   0                   0                   0                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#ENDDATA

/END

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

1. В этой модели материал ведет себя как

   линейно-упругий материал, когда эквивалентное напряжение ниже, чем у пластика

   предел текучести. При более высоких значениях напряжения поведение материала становится пластичным, а

   стресс рассчитывается как.

\(\sigma=(a+b\epsilon_{p}^{n})(1+cln\frac{\dot{\epsilon}}{\dot{\epsilon}_{0}})\) Где, \(\epsilon_{p}\) Пластическая деформация \(\dot{\epsilon}\) Скорость деформации Показатель пластического упрочнения n должен быть

меньше 1.

2. Этот закон позволяет

моделирование повреждения материала и хрупкого разрушения по двум основным направлениям (1 и 2).

3. Этот закон применим только

для оболочки элементов. Он совместим со свойством оболочки (/PROP/TYPE1) и свойством многослойной оболочки (/PROP/TYPE11).

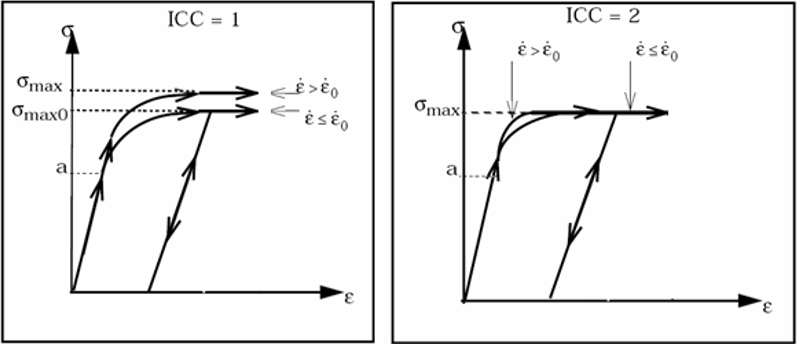

4. The

МУС флаг определяет эффект

скорости деформации от максимального напряжения материала

\(\sigma_{max}\) . Рисунок 1 показывает ценность \(\sigma_{max}\) для соответствующего МУС флаг. .. image:: images/mat_law27_plas_brit_starter_r_law27_icc.png

(Рисунок 1.)

5. Сглаживание скорости деформации

это процесс, используемый для фильтрации частот с более высокой скоростью деформации.

6. Когда главная деформация

\(\epsilon_{i}\) становится выше, чем \(\epsilon_{ti}\) , то повреждение между \(\epsilon_{ti}\) и \(\epsilon_{fi}\) контролируется фактором повреждения \(d_{i}\) , что определяется следующим уравнением. \(d_{i}=min(\frac{\epsilon_{i}−\epsilon_{ti}}{\epsilon_{mi}−\epsilon_{ti}},d_{max}_{i})\)

по направлениям, \(i\) = 1, 2.

Стресс снижается в зависимости от параметра повреждения. \(\sigma_{i}^{reduced}=\sigma_{i}(1−d_{i})\) . Повреждения обратимы между \(\epsilon_{ti}\) и \(\epsilon_{fi}\) . Когда \(\epsilon_{i}>\epsilon_{fi}\) , урон установлен на \(d_{maxi}\) и дальше он не обновляется. .. image:: images/mat_law27_plas_brit_starter_r_mat_law27_tensile.png

alt

mat_law27_tensile

(Рисунок 2.)
