/ADMESH/STATE/SH3N

Ключевое слово формата блока Описывает состояние трехузловых оболочек в

многоэтапный анализ с использованием адаптивной сетки.

Формат

/ADMESH/STATE/SH3N	/ADMESH/STATE/SH3N	/ADMESH/STATE/SH3N	/ADMESH/STATE/SH3N	/ADMESH/STATE/SH3N	/ADMESH/STATE/SH3N	/ADMESH/STATE/SH3N	/ADMESH/STATE/SH3N	/ADMESH/STATE/SH3N	/ADMESH/STATE/SH3N
sh3n_ID	sh3n_ID1	sh3n_ID2	sh3n_ID3	sh3n_ID4	Актлев	IMapping

Определение

Поле	Содержание	Пример единицы СИ
sh3n_ID	3-узловая оболочка идентификатор.(Целое число)
sh3n_ID1	Идентификатор первого сына. 4 (целое число)
sh3n_ID2	Второй сын идентификатор.(Целое число)
sh3n_ID3	Третий сын идентификатор.(Целое число)
sh3n_ID4	Четвертый сын идентификатор.(Целое число)
Актлев	Фактический уровень 3-узла оболочка sh3n_ID. 6 (целое число)
IMapping	Флаг сопоставления или удаление в начале этого этапа. 8 = -1 Трехузловая оболочка и все исходящие от нее оболочки удален. = 0 Элемент не удален и ни один элемент не активирован. на более глубоком уровне, если только он уже не был активен на предыдущий этап. Обязательно элемент остается активным (соответственно неактивно), если оно было активно (соответственно неактивно) в предыдущий этап. = 1 Некоторые трехузловые оболочки будут активированы на более глубоком уровне, но раньше не были. Затем отображение полей (напряжений, и так далее) произойдет в начале этого этапа для активируя этот более глубокий уровень. (Целое число)

Комментарии

1. Это ключевое слово является обязательным

для многоэтапного анализа в случае адаптивной сетки. Это позволяет запустить второй этап после первого с использованием адаптивности путем получения иерархической структуры данных адаптивной сетки.

2. Этот блок можно записать

с опцией /STATE/DT в Radioss Engine.

3. Полные иерархические данные

структура адаптивной сетки от уровня 0 до Levelmax (приведена в /ADMESH/GLOBAL) должно быть предоставлено.

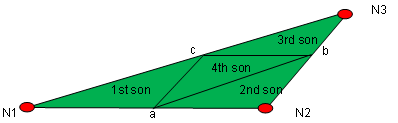

4. Сыновья 3-узла

sh3n_ID должны быть даны в следующем порядке – предполагая, что

возможность подключения 3-х узлов

sh3n_ID есть (N1, N2 и N3): .. image:: images/admesh_state_sh3n_starter_r_starter_admesh_state_sh3n.png

alt

starter_admesh_state_sh3n

(Рисунок 1.)

5. Связь четырех

сыновья должны быть указаны в опции /SH3N/part_ID в следующем порядке: Первый сын = (N1, a, c) N1 — первый узел первого сын и первый сын ориентированы так же, как родитель sh3n_IDSecond son = (a, N2, b) N2 — это второй узел второго сына и второго сына ориентирован так же, как и родительский sh3n_IDThird сын = (c, b, N3) N3 — это третий узел третьего сына и третьего сына ориентирован так же, как и родительский sh3n_IDFourth сын = (b, c, a)

6. Актлев

is:Actlev = level, истинный уровень трехузловой оболочки. на предыдущем этапе, если он был активен (уровень меняется от 0 до Значение Levelmax указано в /ADMESH/GLOBAL).Actlev = -(уровень+1), если трехузловая оболочка не была активна на предыдущем этапе.

7. Полный тензор напряжений,

тензор деформаций предполагается обеспечить для всех активных трехузловых оболочек в предыдущий этап (Actlev ≥ 0), используя /INISHE/STRS_F/GLOB или /INISH3/STRS_F/GLOB и /INISHE/STRA_F или /INISH3/STRA_F.

8. Флаг

IMapping позволяет принудительно удалить некоторые 3-узловые оболочек или активация некоторых 3-узловых оболочек на более глубоком уровне, чем в предыдущем этап.

9. В адаптивной сетке идентификатор узла

и идентификатор оболочки ограничены <900000000.
