/INTER/TYPE19

Ключевое слово формата блока Это комбинация двух симметричных интерфейсов TYPE7.

и один интерфейс TYPE11 с общим входом, основанным на одних и тех же вторичных/основных поверхностях. вторичный группа узлов для интерфейса TYPE7, а также второстепенные и основные сегменты линий, используемые эквивалентными Интерфейс TYPE11 виртуально генерируется из этих поверхностей ввода.

Формат

/INTER/TYPE19/inter_ID/unit_ID

/INTER/TYPE19/inter_ID/unit_ID

/INTER/TYPE19/inter_ID/unit_ID

/INTER/TYPE19/inter_ID/unit_ID

/INTER/TYPE19/inter_ID/unit_ID

/INTER/TYPE19/inter_ID/unit_ID

/INTER/TYPE19/inter_ID/unit_ID

/INTER/TYPE19/inter_ID/unit_ID

/INTER/TYPE19/inter_ID/unit_ID

/INTER/TYPE19/inter_ID/unit_ID

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

surf_IDs

surf_IDm

истф

Это

Игап

Иедж

Ибаг

Идель

Icurv

Fscalegap

Fscalegap

Гапмакс

Гапмакс

Edge_scale_gap

Edge_scale_gap

Стмин

Стмин

Стмакс

Стмакс

%mesh_size

%mesh_size

dtmin

dtmin

Irem_gap

Irem_i2

Вставьте, если I кривая = 1 or 2 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"node_ID1", "node_ID2", "", "", "", "", "", "", "", ""

Обязательные поля .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"Стфак", "Стфак", "Фрич", "Фрич", "Гапмин", "Гапмин", "Тстарт", "Тстарт", "Тстоп", "Тстоп"
"IBC", "", "", "Бездействие", "ВИС", "ВИС", "VISF", "VISF", "Бумульт", "Бумульт"
"Ифрик", "Ифильтр", "частота", "частота", "Яформа", "sens_ID", "", "", "", "fric_ID"

Вставьте, если I Фриц > 0 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"C1", "C1", "C2", "C2", "C3", "C3", "C4", "C4", "C5", "C5"

Прочтите этот ввод только в том случае, если I Фриц > 1 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"C6", "C6", "", "", "", "", "", "", "", ""

If I тот = 1 , прочитайте этот ввод .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"Кте", "Кте", "fct_IDK", "", "оттенок", "оттенок", "Ithe_form", "АскалеК", "АскалеК", ""
"Фрад", "Фрад", "Драд", "Драд", "Подвиги", "Подвиги", "Фитм", "Фитм", "", ""

Определение

Поле

Содержание

Пример единицы СИ

inter_ID

Идентификатор интерфейса.(Целое число, максимум 10 цифр)

unit_ID

Идентификатор объекта.(Целое число, максимум 10 цифры)

inter_title

Название интерфейса.(Символ, максимум 100 символов)

surf_IDs

Вторичная поверхность идентификатор.(Целое число)

surf_IDm

Основная поверхность идентификатор.(Целое число)

истф

Флаг определения жесткости. 8 = 0 Используйте значение в /DEFAULT/INTER/TYPE19. = 1 Жесткость интерфейса вводится как Stfac. = 2 Жесткость интерфейса представляет собой среднее значение основной и вторичной жесткости. = 3 Жесткость интерфейса представляет собой максимальную из основной и вторичной жесткостей. = 4 Жесткость интерфейса — это минимум основной и вторичной жесткости. = 5 Жесткость интерфейса — это основная и вторичная жесткость последовательно. = 1000 По умолчанию, если /DEFAULT/INTER/TYPE19 не определяется. Для контакта узла с поверхностью жесткость интерфейса основана только на основных жесткость. Для контакта края к краю жесткость интерфейса является основным и второстепенным фактором. жесткость последовательно. (Целое число)

Это

Флаг теплового контакта. 25 = 0 (по умолчанию) Отсутствие теплопередачи и теплового трения. = 1 Активируется теплопередача или тепловое трение. (Целое число)

Игап

Флаг опции пробела/элемента. 6 7 = 0 Используйте значение в /DEFAULT/INTER/TYPE19. = 1 Зазор варьируется в зависимости от характеристик подвергаемой воздействию основной поверхности. и воздействующий вторичный узел. = 3 Переменный зазор + коррекция масштаба вычисленного зазора + размер сетки принимаются во внимание, чтобы избежать первоначальных проникновений. = 4 Контакт узла с поверхностью использует переменный зазор + коррекцию масштаба зазора. вычисленный разрыв + деактивация соседних вторичных узлов, если размер элемента < разрыв. Краевой контакт использует постоянный контактный зазор, Гапмин. = 1000 По умолчанию, если /DEFAULT/INTER/TYPE19 не определяется. Зазор является постоянным и равен минимальному зазору. (Целое число)

Иедж

Флаг контакта от края к краю. 24 = 0 Используйте значение в /DEFAULT/INTER/TYPE19 = 1 Генерируются только внешние края surf_IDs и surf_IDm. = 2 По умолчанию, если /DEFAULT/INTER/TYPE19 не определен. Создаются все ребра сегментов surf_IDs и surf_IDm. (Целое число)

Ибаг

Флажок закрытия вентиляционных отверстий подушки безопасности в чехле контакта. = 0 Используйте значение в /DEFAULT/INTER/TYPE19. = 1 Закрытие. = 2 По умолчанию. если /DEFAULT/INTER/TYPE19 не определен. Нет закрытия (Целое число)

Идель

Флаг удаления узла и сегмента. 5 = -2 То же, что = 2, за исключением того, что несвязанные узлы не удаляются. со вторичной стороны интерфейса. = -1 То же, что = 1, за исключением того, что несвязанные узлы не удаляются. со вторичной стороны интерфейса. = 0 Используйте значение в /DEFAULT/INTER/TYPE19. = 1 Когда все элементы (4-узловые оболочки, 3-узловые оболочки или тела) связаны удаляется один сегмент, сегмент удаляется с основной стороны интерфейс. Он также удаляется в случае явного удаления с использованием ключевого слова Radioss Engine /DEL в файле Engine. Кроме того, со вторичной стороны удаляются несвязанные узлы. интерфейс. = 2 При удалении 4-узловой оболочки, 3-узловой оболочки или твердотельного элемента соответствующий сегмент удален с основной стороны интерфейса. Это также удаляется в случае явного удаления с использованием ключевого слова Radioss Engine /DEL в Файл двигателя. Кроме того, со вторичной стороны удаляются несвязанные узлы. интерфейс. = 1000 По умолчанию, если /DEFAULT/INTER/TYPE19 не определяется. Никакого удаления. (Целое число)

Icurv

Вторичный разрыв с искривлением. 11 12 13 = 0 Никакой кривизны. = 1 Сферическая кривизна. = 2 Цилиндрическая кривизна. = 3 Автоматическая бикубическая поверхность. (Целое число)

Fscalegap

Масштабный коэффициент зазора (используется только тогда, когда Igap = 3 или 4).По умолчанию = 1,0 (Реальное)

Гапмакс

Максимальный зазор (используется только тогда, когда Igap = 3 или 4). = 0 Нет максимального значения зазора. (Настоящий)

\([m]\)

Edge_scale_gap

Масштабный коэффициент минимального зазора от края до края. По умолчанию = 1,0 (реальный).

Стмин

Минимальная жесткость.(Реальная)

\([\frac{N}{m}]\)

Стмакс

Максимальная жесткость. По умолчанию = 1030 (Реал)

\([\frac{N}{m}]\)

%mesh_size

Процент размера сетки (используется только тогда, когда Igap = 3).По умолчанию = 0,4 (реальный)

dtmin

Минимальный временной шаг интерфейса. 23 (Реал)

\([s]\)

Irem_gap

Флаг для деактивации вторичных узлов или линии, если размер элемента < величина зазора, в случае самоударного контакта. 15 = 0 Установите значение, определенное в /DEFAULT/INTER/TYPE19. = 1 По умолчанию, если /DEFAULT/INTER/TYPE19 не определен. Никакой деактивации вторичных узлов или линий. = 2 Деактивация второстепенных узлов или линий. (Целое число)

Irem_i2

Флаг для деактивации вторичного узел, если в /INTER/TYPE2. = 0 Установите значение, определенное в /DEFAULT/INTER/TYPE19. = 1 Вторичные узлы в связанных контактах /INTER/TYPE2 удалены. из этого контакта. = 2 По умолчанию, если /DEFAULT/INTER/TYPE19 не определен. Никаких изменений во вторичных узлах.

node_ID1

Первый узел идентификатор.(Целое число)

node_ID2

Второй узел идентификатор.(Целое число)

Стфак

Жесткость интерфейса (если Istf = 1). По умолчанию = 1,0. (Реал)

\([\frac{N}{m}]\)

Масштабный коэффициент жесткости интерфейса (если Istf ≠ 1). По умолчанию = 0,0. (Реал)

Фрич

Кулоновское трение.(Реальное)

Гапмин

Минимальный зазор для ударной активации. 7(Реал)

\([m]\)

Тстарт

Время начала.(Реальное)

\([s]\)

Тстоп

Время для временного деактивация.(Реальная)

\([s]\)

IBC

Флаг деактивации граничных условий при ударе. (логическое значение)

Бездействие

Флаг деактивации жесткости в случае начальных проникновений. 14 = 0 Используйте значение в /DEFAULT/INTER/TYPE19. = 1 Деактивация жесткости на узлах. = 2 Деактивация жесткости элементов. = 3 Измените координаты узла, чтобы избежать начальных проникновений. = 5 Разрыв является переменным во времени, и начальный разрыв рассчитывается как: \(gap_{0}=Gap−P_{0}\) , с \(P_{0}\) первоначальное проникновение = 6 Зазор меняется со временем, но начальное проникновение рассчитывается как (узел слегка депенетрирован): \(gap_{0}=Gap−P_{0}−5%⋅(Gap−P_{0})\) = 1000 По умолчанию, если /DEFAULT/INTER/TYPE19 не определяется. Нет действий (Целое число)

ВИС

Критический коэффициент демпфирования жесткость интерфейса. По умолчанию установлено значение 0,05 (реальное).

VISF

Критический коэффициент демпфирования трение интерфейса. По умолчанию установлено значение 1,0 (реальное).

Бумульт

Коэффициент сортировки. По умолчанию установлено значение 0,20. (Реал)

Ифрик

Флаг формулировки трения. 19 20Используется только если fric_ID не определен. = 0 (по умолчанию) Статический закон трения Кулона. = 1 Обобщенный закон вязкого трения. = 2 (Модифицированный) Дармстадский закон трения. = 3 Закон трения Ренара. = 4 Экспоненциальный закон трения затухания. (Целое число)

Ифильтр

Флаг фильтрации трения. 21 = 0 Фильтр не используется. = 1 Простой числовой фильтр. = 2 Стандартный фильтр -3 дБ с периодом фильтрации. = 3 Стандартный фильтр -3 дБ с частотой среза. (Целое число)

частота

Коэффициент фильтрации. 21 (Реал)

Яформа

Тип формулировки штрафа за трение. = 0 Используйте значение в /DEFAULT/INTER/TYPE19. = 1 По умолчанию, если /DEFAULT/INTER/TYPE19 не определен. Вязкая (общая) рецептура. = 2 Формулировка жесткости (приращения). (Целое число)

sens_ID

Идентификатор датчика для активации/деактивации интерфейс. 2 Если определен датчик-идентификатор, активация/деактивация интерфейса на основе датчика, а не с помощью Tstart или Tstop. (Целое число)

fric_ID

Идентификатор трения для трения определение для выбранных пар деталей. = 0 (по умолчанию) Используйте параметры трения, определенные в этом интерфейсе. ≠ 0 Используйте /FRICTION/fric_ID. (Целое число)

C1 - C6

Закон трения коэффициент.(Реальный)

См. Таблицу 1.

Кте

Коэффициент теплообмена (если fct_IDK = 0). По умолчанию = 0,0 (Реальное)

\([\frac{W}{m^{2}K}]\)

Масштабный коэффициент теплообмена (если fct_IDK ≠ 0). По умолчанию = 1,0 (реальное) 25

fct_IDK

Идентификатор функции теплового нагрева определение обмена с контактным давлением. По умолчанию = 0 (Целое число)

оттенок

Температура интерфейса. 25(Реал)

\([K]\)

Ithe_form

Флаг формулировки теплового контакта. = 0 (по умолчанию) Обмен только между интерфейсом (постоянная температура) и оболочками (вторичный сторона). = 1 Теплообмен между всеми контактирующими деталями. (Целое число)

АскалеК

Масштабный коэффициент абсцисс для fct_IDK.По умолчанию = 1,0 (реальный)

\([Pa]\)

Фрад

Радиационный фактор. 27(Реал)

\([\frac{W}{m^{2}K^{4}}]\)

Драд

Максимальное расстояние для излучения расчет.(Реальный)

\([m]\)

Подвиги

Фактор трения вторичного нагрева. 26(Реал)

Фитм

Коэффициент нагрева трением главный.(Реал)

Флаги для деактивации граничных условий: IBC

(1)-1

(1)-2

(1)-3

(1)-4

(1)-5

(1)-6

(1)-7

(1)-8

IBCX

IBCY

IBCZ

Определение

Поле

Содержание

Пример единицы СИ

IBCX

Флаг деактивации границы X состояние при ударе. = 0 Бесплатная глубина резкости = 1 Фиксированная глубина резкости (логическое значение)

IBCY

Флаг деактивации границы Y состояние при ударе. = 0 Бесплатная глубина резкости = 1 Фиксированная глубина резкости (логическое значение)

IBCZ

Флаг деактивации границы Z состояние при ударе. = 0 Бесплатная глубина резкости = 1 Фиксированная глубина резкости (логическое значение)

Комментарии

  1. Контакт главный и вторичный

    поверхности и определяться следующими способами.

Самоударящаяся поверхность с одной поверхностью и кромкой

краевой самоударный контакт:

  • surf_IDs > 0 и

surf_IDm = 0

  • surf_IDs = 0 и

surf_IDm > 0

Симметричный контакт поверхности к поверхности и края к краю. - surf_IDs > 0 и

surf_IDm > 0

  1. Когда sens_ID определен для активации/деактивации

интерфейс, Tstart и Tstop не учитываются.

  1. В случае SPMD каждый основной сегмент

определенный surf_IDm должен быть связан с элементом (возможно к пустому элементу).

  1. Чтобы узнать о флаге Ibag, обратитесь к опции контролируемого объема (Контролируемые объемы (подушки безопасности)).

  2. Флаг Idel = 1 имеет более высокую стоимость процессора

чем Идель = 2.

  1. Переменный разрыв рассчитывается как:

  • If I зазор = 1 : \(max[Gap_{min},(g_{s}+g_{m})]\)

  • If I зазор = 3 : \(max{Gap_{min},min[Fscale_{gap}⋅(g_{s}+g_{m}),%mesh_size⋅(g_{s_l}+g_{m_l}),Gap_{max}]}\)

  • If I зазор = 4 : Контакт узла с поверхностью использует переменный зазор \(max{Gap_{min},min[Fscale_{gap}⋅(g_{s}+g_{m}),Gap_{max}]}\) Для самоконтакта, если размер элемента < значение зазора, то

вторичные узлы деактивируются для близлежащих основных сегментов. Это то же самое, что использовать /INTER/TYPE7, Irem_gap = 2. При контакте от края до края используется постоянный зазор, определенный Гапмин.

  • Где, - \(g_{m}\)

    : разрыв основного элемента \(g_{m}=\frac{t}{2}\) , с \(t\) толщина основного элемента для элементов оболочки \(g_{m}\) = 0 для кирпичных элементов

    • \(g_{s}\) : разрыв вторичного узла: \(g_{s}\) = 0 если вторичный узел

      не соединен ни с каким элементом или соединен только с кирпичом или пружиной

      элементы.

      \(g_{s}=\frac{t}{2}\) , с \(t\) : наибольшая толщина элементов оболочки

      подключен к вторичному узлу.

      \(g_{s}=\frac{1}{2}\sqrt{S}\) для ферм и балочных элементов, с \(S\) является поперечным сечением элемента.

    • \(g_{m_l}\) : длина меньшего края элемента

    • \(g_{s_l}\) : длина меньшего края элементов

      подключен к вторичному узлу

      Если вторичный узел соединен с несколькими оболочками и/или балками или

      ферм, используется наибольший рассчитанный вторичный зазор.

      Переменный зазор всегда не менее равен Зазор мин .

  1. Значение по умолчанию для

Зазор мин рассчитывается как: \(Gap_{min}=g_{m_min}+g_{s_min}\) Пока, \(g_{m_min}=min(t,\frac{l}{20},\frac{l_{min}}{2})\) Основной поверхностный зазор \(t\) Средняя толщина основных элементов для элементов оболочки \(l\) Средняя длина стороны основных кирпичных элементов \(l_{min}\) Наименьшая длина стороны всех основных сегментов (ракушки или кирпича) \(g_{s_min}\) Вторичный поверхностный разрыв. Расчет идентичен \(g_{m_min}\) , за исключением того, что он применяется на вторичной стороне

элементы.

\(Gap_{min}\)

масштабируется по \(Edge_scale_gap\) для обработки от края до края.

  1. Контактная жесткость:

От узла к 3-узловым и 4-узловым сегментам или от 2-узловых сегментов к 2-узловым сегментам

расчет контактов как:

\(K=\frac{max[St_{min},min(St_{max},K_{n})]}{2}\) Где, - \(K_{n}\)

рассчитывается на основе жесткости обоих основных сегментов \(K_{m}\) и жесткость вторичного узла \(K_{s}\) : Истф = 2,

\(K_{n}=\frac{K_{m}+K_{s}}{2}\)

Истф = 3,

\(K_{n}=max(K_{m},K_{s})\)

Истф = 4,

\(K_{n}=min(K_{m},K_{s})\)

Истф = 5,

\(K_{n}=\frac{K_{m}⋅K_{s}}{K_{m}+K_{s}}\)

  • \(K_{m}\) — жесткость основного сегмента, рассчитываемая по формуле: Когда основной сегмент лежит на оболочке или используется совместно

оболочка и твердое тело:

\(K_{m}=Stfac·E⋅t\) Когда основной сегмент лежит на твердом теле: \(K_{m}=Stfac⋅B⋅\frac{S^{2}}{V}\) Где, \(S\) Область сегмента \(V\) Объем твердого тела \(B\) Объемный модуль

  • \(K_{s}\) – эквивалентная узловая жесткость, рассматриваемая для

    интерфейс TYPE7 и вычисляется как:

    Когда узел подключен к оболочке

элемент:

\(K_{s}=E⋅t\) Когда узел подключен к твердотельному элементу: \(K_{s}=B⋅\sqrt[3]{V}\)

Для коэффициента жесткости Stfac нет ограничений (но значение может быть больше 1,0 до

уменьшить начальный шаг по времени).

При использовании /PROP/VOID и

/MAT/VOID, свойства и толщина материала VOID необходимо ввести; в противном случае контактная жесткость пустотных элементов будет равна нулю. Это особенно важно, если элементы оболочки VOID имеют общие элементы с твердотельными элементами. так как жесткость элементов оболочки используется при расчете контакта.

  1. Значения, указанные в строке 4:

игнорируется, если Igap ≠ 3.

  1. Значения, указанные в строке 5:

игнорируется, если Istf ≤ 1.

  1. Сферическая кривизна (Icurv = 1) определяется node_ID1 (центр сферы).

  2. node_ID2, указанный в строке 6, игнорируется, если Icurv = 1.

  3. Цилиндрическая кривизна (Icurv = 2) определяется с помощью node_ID1 и node_ID2 (по оси цилиндра).

  4. Бездействие

= 3 может создать первоначальный

энергии, если узел принадлежит пружинному элементу.

Бездействие = 6 рекомендуется

вместо

Бездействие = 5 , чтобы избежать высокого

частотные эффекты в интерфейсе.

images/inter_type19_starter_r_inacti_flag_6.svg*(Рисунок1.)*

  1. С

Irem_gap = 2 , это позволяет иметь размер элемента меньше, чем значения зазора: .. image:: images/inter_type19_starter_r_inter_type7_master_seg.png

alt

inter_type7_master_seg

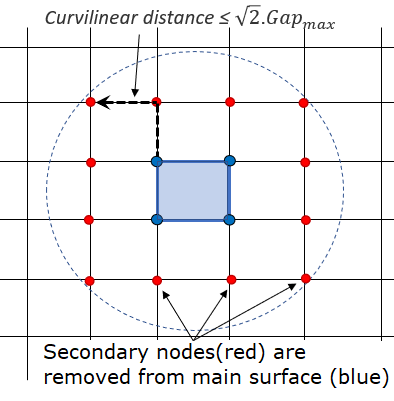

(Рисунок 2. Вторичные узлы, удаленные от узла к поверхности контакта)

images/inter_type19_starter_r_inter_type11_deactivated_slave_lines.png*(Рисунок3.Второстепенныелинииудаленыотконтактакраяккраю.)*

В случае самоударного контакта, когда криволинейная меньше, чем

\(\sqrt{2}⋅Gap\) (в исходной конфигурации), то эта вторичная сущность (узел/линия) не будет учитываться этим основным объектом (поверхность/линия). Второстепенная сущность не будет удалена из контакта для других основных сущностей. Это также применяет оба узла к поверхности и контакту края к краю, как указано в /INTER/TYPE7 и /INTER/TYPE11 комментарии.

  1. Фактор сортировки Bumult используется для ускорения сортировки.

алгоритм.

  1. Фактор сортировки Bumult зависит от машины.

  2. Один узел может принадлежать двум

поверхности одновременно.

  1. If

fric_ID есть

определено, контактное трение определяется в

/FRICTION и трение

входы (

I Фриц , C 1 ,

и так далее) при этом входные карты не используются.

Для формулировки трения: - Каким бы ни был флаг трения

I Фриц , коэффициент кулоновского трения

в интерфейсе TYPE11 используется:

\(\mu=Fric\)

  • Флаг трения Ifric применяется только к TYPE7.

интерфейс(ы).

  • Если флаг трения I Фриц = 0 (по умолчанию),

    используется старая формулировка статического трения:

    \(F_{t}\le\mu⋅F_{n}\) В то время как,

\(\mu=Fric\) с \(\mu\) – коэффициент кулоновского трения.

  • Для флага I Фриц > 0 , новое трение

    представлены модели. В этом случае коэффициент трения задается

    функция.

    \(\mu=\mu (p,V)\) Где, \(p\) Давление нормальной силы на основной сегмент \(V\) Тангенциальная скорость вторичного узла относительно основного

    сегмент

  1. В настоящее время коэффициенты

C 1 через C 6 используются для определения переменного трения

коэффициент

\(\mu\) для

новые формулы трения.

  • I Фриц = 1 (Обобщенный

    Закон вязкого трения):

    \(\mu=Fric+C_{1}⋅p+C_{2}⋅V+C_{3}⋅p⋅V+C_{4}⋅p^{2}+C_{5}⋅V^{2}\)

  • I Фриц = 2 (Модифицированный Дармстад

    закон):

    \(\mu=Fric+C_{1}⋅e^{(C_{2}V)}⋅p^{2}+C_{3}⋅e^{(C_{4}V)}⋅p+C_{5}⋅e^{(C_{6}V)}\)

  • I Фриц = 3 (закон Ренарда): \(\mu=C_{1}+(C_{3}−C_{1})⋅\frac{V}{C_{5}}⋅(2−\frac{V}{C_{5}})\)

если \(V\in[0,C_{5}]\)

\(\mu=C_{3}−((C_{3}−C_{4})⋅(\frac{V−C_{5}}{C_{6}−C_{5}})^{2}⋅(3−2⋅\frac{V−C_{5}}{C_{6}−C_{5}}))\)

если \(V\in[C_{5},C_{6}]\)

\(\mu=C_{2}−\frac{1}{\frac{1}{C_{2}−C_{4}}+(V−C_{6})^{2}}\)

если \(V\geC_{6}\)

Где, \(C_{1}=\mu_{s}\) \(C_{2}=\mu_{d}\) \(C_{3}=\mu_{max}\) \(C_{4}=\mu_{min}\) \(C_{5}=V_{cr1}\) \(C_{6}=V_{cr2}\) Первая критическая скорость

\(V_{cr1}=C_{5}\) должно отличаться от 0 ( \(C_{5}\ne0\)

).

Первая критическая скорость

\(V_{cr1}=C_{5}\) должна быть ниже второй критической скорости \(V_{cr2}=C_{6}\) ( \(C_{5}<C_{6}\)

).

Коэффициент статического трения

\(C_{1}\) и коэффициент динамического трения \(C_{2}\)

, должно быть меньше максимального трения

\(C_{3}\) ( \(C_{1}\leC_{3}\) и \(C_{2}\leC_{3}\)

).

Минимальный коэффициент трения

\(C_{4}\)

, должен быть меньше коэффициента статического трения

\(C_{1}\) и коэффициент динамического трения \(C_{2}\) ( \(C_{4}\leC_{1}\) и \(C_{4}\leC_{2}\)

).

  • I Фриц = 4 (Экспоненциальный закон трения затухания) Коэффициент трения

предполагается, что оно зависит от относительной скорости \(V\) поверхностей, соприкасающихся в соответствии с чтобы:

\(\mu=C_{1}+Fric−C_{1}⋅e^{−C_{2}V}\)

  1. Фрикционная фильтрация

Если Ifiltr ≠ 0, тангенциальная

силы сглаживаются с помощью фильтра:

\(F_{Tf}=\alphaF_{T}(t)+1−\alphaF_{Tf}(t−dt)\) Где, \(F_{Tf}\) Фильтрованная тангенциальная сила \(F_{T}(t)\) Рассчитанная касательная сила во времени \(t\) перед фильтрацией \(F_{Tf}(t−dt)\) Отфильтрованная тангенциальная сила на предыдущем временном шаге \(t\) Текущее время моделирования \(dt\) Текущий временной шаг моделирования \(\alpha\) Коэффициент фильтрации Где, \(\alpha\) Коэффициент рассчитывается из, если: - I

фильтр = 1 ➤ \(\alpha=X_{freq}\) , простой числовой фильтр

со значением между

0 и 1 .

  • I фильтр = 2 ➤ \(\alpha=\frac{2⋅\pi}{X_{freq}}\) , стандартный фильтр -3 дБ,

    с количеством временных шагов для фильтрации, определяемым как

    \(X_{freq}=\frac{dt}{T}\) , и T = период фильтрации

  • I фильтр = 3 ➤ \(\alpha=2⋅\pi⋅X_{freq}⋅dt\) стандартный фильтр -3дБ,

    с

    X частота =

    частота резания

  1. Формулировка штрафа за трение

I форма - If

I форма = 1 , (по умолчанию) вязкий

В формулировке силы трения равны:

\(F_{t}=min(\muF_{n},F_{adh})\) Сила сцепления рассчитывается как: \(F_{adh}=C⋅V_{t}\)

с \(C=VIS_{F}⋅\sqrt{2K_{m}}\)

  • If I форма = 2 , жесткость

    В формулировке силы трения равны:

    \(F_{t}^{new}=min(\muF_{n},F_{adh})\) Сила сцепления рассчитывается как: \(F_{adh}=F_{t}^{old}+\Delta F_{t}\)

с \(\Delta F_{t}=K⋅V_{t}⋅dt\)

Где,

\(V_{t}\) - тангенциальная скорость вторичного узла относительно основного сегмента.

  1. Если временной шаг вторичного узла в

этот контакт становится меньше, чем dtmin, вторичный узел удаляется из контакта, и в выходной файл печатается предупреждающее сообщение. Это значение dtmin имеет приоритет над любым интерфейсом модели. минимальный шаг по времени введен в /DT/INTER/DEL.

  1. Флаг контакта от края до края

I край : - I

край = 1 : только внешний

края создаются из контактных поверхностей, которые определяются частями SHELL, это

рекомендуется для оптимизации производительности. Невозможно использовать, если поверхность содержит только

сплошные части, которые приводят к пустой строке, а затем будет напечатано сообщение об ошибке.

images/inter_type19_starter_r_inter_type19_iedge1.png*(Рисунок4.)*

  • I край = 2 : все ребра

    генерируется контактными поверхностями.

    images/inter_type19_starter_r_inter_type19_iedge2.png*(Рисунок5.)*

  1. Теплообмен:

By I тот = 1 (теплопередача

активирован) для учета теплообмена и теплового трения при контакте.

  • Если Ithe_form = 0, то теплообмен происходит между оболочкой и константой.

контакт температуры Оттенок.

  • Если Ithe_form = 1, то теплообмен происходит между всеми контактными деталями. Оттенок используется только тогда, когда Ithe_form= 0. В этом случае предполагается, что температура главной стороны равна

константа (равная Оттенку). Если Ithe_form=1, то оттенок не учитывается, т.к. будет учитываться узловая температура основной стороны.

Коэффициент теплообмена: - Если fct_IDK = 0, то Kthe – коэффициент теплообмена и теплоотдача.

обмен зависит только от поверхности теплообмена.

  • If fct_ID K ≠ 0 , затем K тот масштабный фактор и теплообмен

    будет зависеть от контактного давления:

    \(K=K_{the}⋅f_{K}(Ascale_{K},P)\)

  • Пока \(f_{K}\) это функция fct_ID K .

  1. Тепловое трение:

  • Энергия трения преобразуется в тепло, когда Ithe > 0 для интерфейса типа 7.

только.

  • Фит s и Фит m определяются как

    долю энергии трения и распределяется соответственно на вторичной стороне и

    основная сторона. Итак, в целом:

    \(Fheat_{s}+Fheat_{m}\le1.0\) Когда оба подвига

и Fheatm равны 0, преобразование энергии трения скольжения в тепло не происходит. активирован.

  • Тепло трения Q Фрич определяется: - If

    I форма = 2 (жесткость

    формулировка):

    Вторичная сторона: \(Q_{Fric}=Fheat_{s}⋅\frac{(F_{adh}−F_{t})}{K}⋅F_{t}\) Основная сторона: \(Q_{Fric}=Fheat_{m}⋅\frac{(F_{adh}−F_{t})}{K}⋅F_{t}\) ( I the_form = 1 )

    • If I форма = 1 (штраф

      формулировка):

      Вторичная сторона: \(Q_{Fric}=Fheat_{s}⋅C⋅V_{t}^{2}⋅dt\) Основная сторона: \(Q_{Fric}=Fheat_{m}⋅C⋅V_{t}^{2}⋅dt\) ( I the_form = 1 )

  1. Радиация:

Радиация считается

в контакте, если \(F_{rad}\ne0\) и расстояние, \(d_{}\)

, вторичного узла к основному сегменту
это:

\(Gap<d<D_{rad}\) Пока \(D_{rad}\) — максимальное расстояние для расчета излучения.

значение по умолчанию для

\(D_{rad}\) рассчитывается как максимум: - Верхнее значение разрыва (в момент времени 0) среди всех узлов - Наименьшая длина стороны вторичного элемента Рекомендуется не устанавливать слишком высокое значение для

\(D_{rad}\)

, что может снизить производительность Radioss Engine.

Проводимость лучистой теплопередачи равна

вычисляется как:

\(h_{rad}=F_{rad}(T_{m}^{2}+T_{s}^{2})⋅(T_{m}+T_{s})\) с \(F_{rad}=\frac{\sigma}{\frac{1}{\epsilon_{1}}+\frac{1}{\epsilon_{2}}−1}\) Где, \(\sigma=5.669\times10^{−8}[\frac{W}{m^{2}K^{4}}]\) Постоянная Стефана Больцмана \(\epsilon_{1}\) Коэффициент излучения вторичной поверхности \(\epsilon_{2}\) Коэффициент излучения основной поверхности
