/INTER/TYPE12

Ключевое слово формата блока. Интерфейс TYPE12 описывает контакт жидкости с жидкостью.

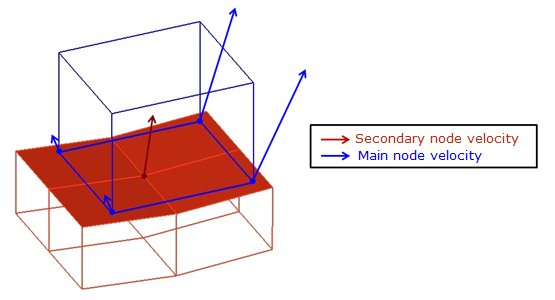

и обеспечивает передачу потока между двумя поверхностями ALE (основной и вторичной стороной). Скорости вторичных узлов интерполируются из значений основных поверхностей. Тогда конвективные потоки рассчитываются между двумя поверхностями.

Описание

Поверхности можно определить с помощью движущихся сеток: в этом случае связи между вторичными узлами

и основной сегмент обновляются во время расчета.

1 2 3 4 5

Формат

/INTER/TYPE12/inter_ID

/INTER/TYPE12/inter_ID

/INTER/TYPE12/inter_ID

/INTER/TYPE12/inter_ID

/INTER/TYPE12/inter_ID

/INTER/TYPE12/inter_ID

/INTER/TYPE12/inter_ID

/INTER/TYPE12/inter_ID

/INTER/TYPE12/inter_ID

/INTER/TYPE12/inter_ID

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

inter_title

surf_IDs

surf_IDm

Интерпол

Тол

Тол

ITIED

Бкопт

skew_ID

node_ID

If I TIED = 2 , Параметры преобразования для периодического подключения 8 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"XC", "XC", "YC", "YC", "ZC", "ZC", "", "", "", ""
"XN", "XN", "YN", "YN", "ZN", "ZN", ":math:`\theta`", ":math:`\theta`", "", ""
"XT", "XT", "YT", "YT", "ZT", "ZT", "", "", "", ""

Определение

Поле

Содержание

Пример единицы СИ

inter_ID

Интерфейс идентификатор.(Целое число, максимум 10 цифр)

inter_title

Интерфейс заголовок.(Символ, максимум 100 символов)

surf_IDs

Вторичная поверхность идентификатор. 1 (Целое число)

surf_IDm

Идентификатор основной поверхности. 1 (Целое число)

Интерпол

Флаг интерполяции. 5 = 0 Линейный. = 1 Полярный. (Целое число)

Тол

Допуск для сегмента search.Default = 0,02 (Реальный)

\([m]\)

ITIED

Вариант для поверхности соединение. 4 = 0 Бесплатно. = 1 Привязан. = 2 Периодический. = 3 Никакой конвекции. (Целое число)

Бкопт

Кинематическое ограничение флаг деактивации. 6 = 0 По умолчанию. = 1 Рассмотрены все узлы. = 2 Вторичные узлы будут опущены. = 3 Вторичные узлы и полностью фиксированные узлы будут опущен. (Целое число)

skew_ID

Идентификатор системы наклона для полярная интерполяция. 5 (целое число)

node_ID

Номер опорного узла для полярная интерполяция. 5 (целое число)

XC

Координата X центра вращение.(Реальное)

\([m]\)

YC

Координата Y центра вращение.(Реальное)

\([m]\)

ZC

Координата Z центра вращение.(Реальное)

\([m]\)

XN

X-компонент вектора определение оси вращения.(Реальное)

\([m]\)

YN

Y-компонент вектора определение оси вращения.(Реальное)

\([m]\)

ZN

Z-компонент вектора определение оси вращения.(Реальное)

\([m]\)

\(\theta\)

Угол вращение.(Реальное)

\(\theta\)

XT

X-компонент перевода вектор.(Реальный)

\([rad]\)

YT

Y-компонент перевода вектор.(Реальный)

\([m]\)

ZT

Z-компонент перевода вектор.(Реальный)

\([m]\)

Комментарии

  1. Основная поверхность должна быть более грубой или

равна вторичной поверхности. Каждому основному сегменту необходим как минимум дополнительный узел на противоположной поверхности.

  1. Вы можете действовать в зависимости от скорости сетки

с граничными условиями ALE (/ALE/BCS), связями ALE (/VEL/ALE (устарело)) или пористым свойством (/PROP/TYPE15 (POROUS)), которые позволяют применить движение твердого тела.

  1. Этот интерфейс, как и интерфейс

ТИП2 – это кинематическое состояние. Никакие другие кинематические условия не должны устанавливаться. любой узел вторичной поверхности.

  1. I

TIED флаг устанавливает формулировку соединения. - If

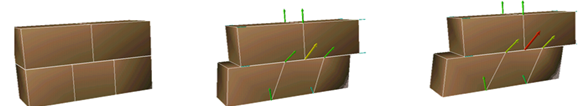

I TIED = 0 (бесплатно) Алгоритм постоянно ищет

сосед основного сегмента, соответствующий каждому вторичному узлу.

узел не обязательно лежит в плоскости сегмента. Это общий

случай.

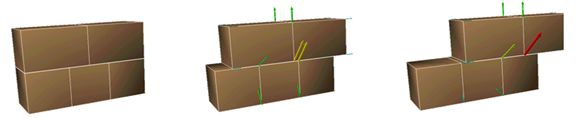

  • If I TIED = 1 (связанный) Поиск соседей выполняется

    первоначально, а затем вычисляется скорость сетки, чтобы сохранить

    вторичный узел на своем начальном основном сегменте.

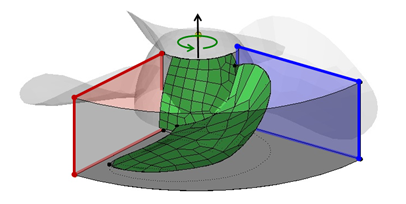

  • If I TIED = 2 (периодический) Матрица преобразования

    (перенос и вращение определены в строках 6–8) применяется к

    вторичные узлы. Соседи затем ищутся по варианту

    I TIED = 1 . Это позволяет общаться между двумя лицами

    одного или двух разных доменов для воспроизведения угловой периодичности:

    весь материал, выходящий с одной стороны, впрыскивается на другую сторону

    после вращения.

  • Если ITIED = 3 (нет конвекции) Только уравнение количества движения

соединяет две поверхности и конвекцию плотности, энергия равна заторможен. Это можно использовать для соединения одной лагранжевой стороны и жидкостная сторона, при этом сетки остаются независимыми. Результат обычно односторонняя связь. Явная установка масштабного коэффициента модификации потоки равны 1 в соответствующем /ALE/MAT, активируется двухсторонняя связь.

За исключением формулировки ITIED = 1, вам необходимо проверить, что узлы интерфейса

лицом к соответствующей поверхности.

  1. Для вращающихся машин, полярный

    интерполяция в перпендикулярных направлениях более точна.

  • Если Интерпол = 1, вам следует предоставить

перекос (skew_ID) для оси вращения и центра (node_ID); в противном случае используются следующие значения по умолчанию.

  • Если skew_ID = 0, глобальная ось X

полярная ось. Если указан центральный узел (node_ID), он будет рассматриваться как начало полярной системы координат, в противном случае глобальное начало координат использован.

  • Если предусмотрена система наклона, первая ось наклона является полярной.

ось. Если тип системы раскоса «подвижный», первый узел, указанный в учтена система перекоса; в противном случае, если определено, центральный узел (node_ID) является началом координат, если нет определено, что используется глобальное начало координат (0,0,0).

  1. Этот

Бкопт Опция позволяет удалять вторичные узлы в интерфейсе обработки импульса.

узлы удаляются, если применяются другие кинематические условия, в зависимости от

значение флага.

  • Bcopt = 0: значение по умолчанию установлено на

2

  • Bcopt = 1: ни один узел не удален. Предупреждения

отображаются для узлов, к которым заданы другие кинематические условия набор. Это не рекомендуется, но разрешено, если несколько кинематические условия приводят к такому же поведению (например, вторичный узел может иметь фиксированный b.c.), когда он привязан к фиксированному основному узлу. узел.

  • Bcopt = 2: Вторичные узлы будут

опускается, если они также являются вторичными по отношению к интерфейсу Лагранжа/Лагранжа. (/INTER/LAGMUL/TYPE2) или вторичное твердого тела. Другие противоречивые кинематические условия выдаст предупреждение, как в варианте 1.

  • Bcopt = 3: то же, что и опция.

2; но полностью фиксированные узлы также опускаются.

Эта опция не влияет на перенос массы и энергии.

  1. Матрица преобразования получается из

    поворот угла

\(\theta\) вокруг оси

(

X N , Y N , и Z N ) с центром

(

X C , Y C , и Z C ), с последующим переводом

(

X T , Y T , и Z T ).

  1. Этот интерфейс несовместим

с несколькими материалами ALE LAW37 и LAW51.
