/BRIC20

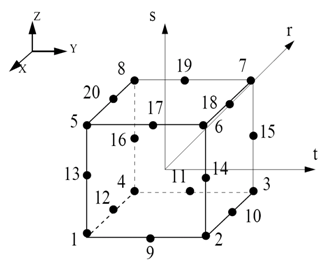

- Ключевое слово формата блока Описывает трехмерные твердотельные элементы (блок из 20 узлов).
элементы). Этот квадратичный элемент следует использовать со свойством /PROP/SOLID.
Формат
/BRIC20/part_ID |
/BRIC20/part_ID |
/BRIC20/part_ID |
/BRIC20/part_ID |
/BRIC20/part_ID |
/BRIC20/part_ID |
/BRIC20/part_ID |
/BRIC20/part_ID |
/BRIC20/part_ID |
/BRIC20/part_ID |
bric_ID |
node_ID1 |
node_ID2 |
node_ID3 |
node_ID4 |
node_ID5 |
node_ID6 |
node_ID7 |
node_ID8 |
|
node_ID9 |
node_ID10 |
node_ID11 |
node_ID12 |
node_ID13 |
node_ID14 |
node_ID15 |
node_ID16 |
||
node_ID17 |
node_ID18 |
node_ID19 |
node_ID20 |
Определение
Поле |
Содержание |
Пример единицы СИ |
|---|---|---|
part_ID |
Идентификатор части блок.(Целое число, максимум 10 цифр) |
|
bric_ID |
Элемент идентификатор.(Целое число) |
|
node_ID1 |
Идентификатор узла 1.(Целое число) |
|
node_ID2 |
Идентификатор узла 2.(Целое число) |
|
node_ID3 |
Идентификатор узла 3.(Целое число) |
|
node_ID4 |
Идентификатор узла 4.(Целое число) |
|
node_ID5 |
Идентификатор узла 5.(Целое число) |
|
node_ID6 |
Идентификатор узла 6.(Целое число) |
|
node_ID7 |
Идентификатор узла 7.(Целое число) |
|
node_ID8 |
Идентификатор узла 8.(Целое число) |
|
node_ID9 |
Идентификатор узла 9.(Целое число) |
|
node_ID10 |
Идентификатор узла 10.(Целое число) |
|
node_ID11 |
Идентификатор узла 11.(Целое число) |
|
node_ID12 |
Идентификатор узла 12.(Целое число) |
|
node_ID13 |
Идентификатор узла 13.(Целое число) |
|
node_ID14 |
Идентификатор узла 14.(Целое число) |
|
node_ID15 |
Идентификатор узла 15.(Целое число) |
|
node_ID16 |
Идентификатор узла 16.(Целое число) |
|
node_ID17 |
Идентификатор узла 17.(Целое число) |
|
node_ID18 |
Идентификатор узла 18.(Целое число) |
|
node_ID19 |
Идентификатор узла 19.(Целое число) |
|
node_ID20 |
Идентификатор узла 20.(Целое число) |
Комментарии
Идентификатор (ID) должен быть уникальным в
каждое семейство элементов, но рекомендуется, чтобы каждый тип элемента имел уникальный идентификатор элемента в глобальной модели.
Блок-элементы из 20 узлов должны иметь
разные идентификаторы друг от друга.
Обработаны 20-узловые кирпичные элементы.
внутри как твердые элементы (bric_ID), используя твердые материалы и сплошные группы (grbric_ID).
Если узлы с 9 по 20 установлены в ноль,
на соответствующем ребре предполагается линейное поведение.
