/SURF/GRBRIC/FREE
Radioss 2025.1
Surfaces
Ключевое слово блокового формата
/SURF/GRBRIC/FREE
Определяет свободную поверхность, выбранную из группы 3D элементов. Свободная поверхность — это внешняя поверхность, которая не соединена ни с каким другим 3D элементом.
Формат
Введите номера выбранных элементов (можно ввести любое количество, до 10 в одном формате).
`
/SURF/GRBRIC/FREE/surf_ID/unit_ID/surf_title
item_ID1
item_ID2
item_ID3
item_ID4
item_ID5
item_ID6
item_ID7
item_ID8
item_ID9
item_ID10
`
Определение
Поле: Содержимое
SI Unit Example: Пример
surf_ID: Идентификатор поверхности (целое число, максимум 10 цифр)
unit_ID: Идентификатор единицы (целое число, максимум 10 цифр)
surf_title: Название поверхности (символ, максимум 100 символов)
item_ID1, item_ID2,…, item_IDn: Список идентификаторов группы кирпичных элементов (целое число)
Комментарии

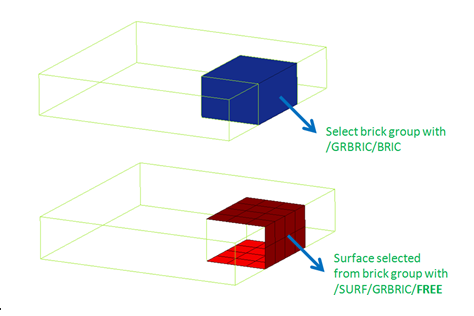

Свободная поверхность — внешняя поверхность, которая не соединена ни с каким другим 3D элементом.
Поверхность не может быть определена с использованием поверхностей Madymo.
Поверхность не может быть определена через ассоциацию гипер-эллипсоида и другого типа поверхности.
