/FAIL/WIERZBICKI

Ключевое слово формата блока Описывает модель отказа BAO-XUE-Wierzbicki.

Формат


/FAIL/WIERZBICKI/mat_ID/unit_ID	/FAIL/WIERZBICKI/mat_ID/unit_ID	/FAIL/WIERZBICKI/mat_ID/unit_ID	/FAIL/WIERZBICKI/mat_ID/unit_ID	/FAIL/WIERZBICKI/mat_ID/unit_ID	/FAIL/WIERZBICKI/mat_ID/unit_ID	/FAIL/WIERZBICKI/mat_ID/unit_ID	/FAIL/WIERZBICKI/mat_ID/unit_ID	/FAIL/WIERZBICKI/mat_ID/unit_ID	/FAIL/WIERZBICKI/mat_ID/unit_ID
C1	C1	C2	C2	C3	C3	C4	C4	m	m
n	n	Ifail_sh	Ifail_so	Имой

Дополнительная линия .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"fail_ID", "", "", "", "", "", "", "", "", ""

Определение

Поле	Содержание	Пример единицы СИ
mat_ID	Материал идентификатор.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
C1	1-й параметр.(Реальный)
C2	2-й параметр.(Реальный)
C3	3-й параметр.(Реальный)
C4	4-й параметр.(Реальный)
m	5-е место параметр.(Реальный)
n	Закалка экспонента.(Реальная)
Ifail_sh	Флаг модели отказа оболочки. = 1 Оболочка удаляется, если \(D=\sum\frac{\Delta \epsilon_{p}}{\bar{\epsilon}_{f}}\ge1\) за одну интеграцию точка или слой. = 2 Для каждой точки интегрирования тензор напряжений устанавливается равным ноль, если \(D=\sum\frac{\Delta \epsilon_{p}}{\bar{\epsilon}_{f}}\ge1\) и оболочка удаляется, если \(D=\sum\frac{\Delta \epsilon_{p}}{\bar{\epsilon}_{f}}\ge1\) для всей интеграции точки или слой. (Целое число)
Ifail_so	Флаг модели разрушения кирпича. = 1 Сплошной элемент удаляется, если \(D=\sum\frac{\Delta \epsilon_{p}}{\bar{\epsilon}_{f}}\ge1\) за одну интеграцию точка. = 2 Для каждой точки интегрирования тензор девиаторных напряжений исчезает, если \(D=\sum\frac{\Delta \epsilon_{p}}{\bar{\epsilon}_{f}}\ge1\) . (Целое число)
Имой	3D-модель провала (кирпичный) флаг. =0 \({\bar{\eta}=\frac{\sigma_{m}}{\sigma_{VM}}\bar{\xi}=\frac{27J_{3}}{2\sigma_{VM}^{3}}\) =1 \({\bar{\eta}=\frac{\int_{0}^{\epsilon_{p}}\frac{\sigma_{m}}{\sigma_{VM}}d\epsilon_{p}}{\epsilon_{p}}\bar{\xi}=\frac{\int_{0}^{\epsilon_{p}}\frac{27J_{3}}{2\sigma_{VM}^{3}}d\epsilon_{p}}{\epsilon_{p}}\) (Целое число)
fail_ID	Идентификатор критериев отказа. 2(Целое число, максимум 10 цифры)

Пример (Металл)

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/1

unit for mat

#              MUNIT               LUNIT               TUNIT

                  Mg                  mm                   s

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  1. MATERIALS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/MAT/PLAS_JOHNS/1/1

Metal

#              RHO_I

              2.8E-9                   0

#                  E                  Nu

               60000                  .3

#                  a                   b                   n           EPS_p_max            SIG_max0

                 370                 190                  .4                   0                   0

#                  c           EPS_DOT_0       ICC   Fsmooth               F_cut               Chard

                   0                   0         0         0                   0                   0

#                  m              T_melt              rhoC_p                 T_r

                   0                   0                   0                   0

/FAIL/WIERZBICKI/1/1

#                 C1                  C2                  C3                  C4                   m

                0.87                1.77                0.21                0.56                   2

#                  n  Ifail_sh  Ifail_so      Imoy

                 0.2         0         1         0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#enddata

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

Для

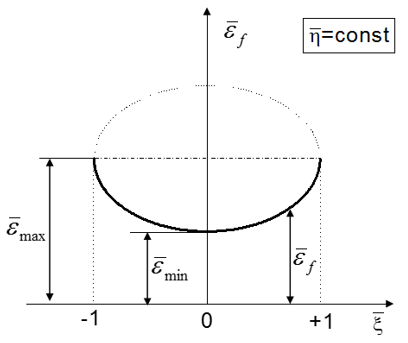

\(\bar{\epsilon}_{f}\) который используется в флаге отказа: \(\bar{\epsilon}_{f}={\bar{\epsilon}_{max}^{n}−[\bar{\epsilon}_{max}^{n}−\bar{\epsilon}_{min}^{n}](1−\bar{\xi}^{m})^{\frac{1}{m}}}^{\frac{1}{n}}\) .. image:: images/fail_wierzbicki_starter_r_fail_wierzbicki.png

alt

fail_wierzbicki

(Рисунок 1.)

Где, \(\bar{\epsilon}_{max}=C_{1}e^{−C_{2}\bar{\eta}}\) \(\bar{\epsilon}_{min}=C_{3}e^{−C_{4}\bar{\eta}}\) Для кирпича: - Если Имой =

0

\(\bar{\eta}=\frac{\sigma_{m}}{\sigma_{VM}}\) \(\bar{\xi}=\frac{27J_{3}}{2\sigma_{VM}^{3}}\)

Если Имой =

1

\(\bar{\eta}=\frac{\int_{0}^{\epsilon_{p}}\frac{\sigma_{m}}{\sigma_{VM}}d\epsilon_{p}}{\epsilon_{p}}\) ; \(\bar{\xi}=\frac{\int_{0}^{\epsilon_{p}}\frac{27J_{3}}{2\sigma_{VM}^{3}}d\epsilon_{p}}{\epsilon_{p}}\)

Для Шелла: - \(\bar{\eta}=\frac{\sigma_{m}}{\sigma_{VM}}\)

; \(\bar{\xi}=−\frac{27}{2}\bar{\eta}(\bar{\eta}^{2}−\frac{1}{3})\)

Где, \(\sigma_{m}\) Гидростатическое напряжение \(\sigma_{VM}\) стресс фон Мизеса \(J_{3}\) Третье инвариантное девиаторное напряжение

fail_ID используется с /STATE/BRICK/FAIL и /INIBRI/FAIL. Нет

значение по умолчанию. Если строка пуста, значение для модели отказа выведено не будет. переменные в /INIBRI/FAIL (написаны на .sta файл с /STATE/BRICK/FAIL вариант).
