/PROP/TYPE43 (CONNECT)

Ключевое слово формата блока. Это свойство совместимо с 8-узловым форматом.

только шестигранные элементы (/BRICK) и могут использоваться только с /MAT/LAW59 (CONNECT), /MAT/LAW83, Материальные законы /MAT/LAW116 и /MAT/LAW117. Это Предназначен для точечной сварки, сварки на линии или клеевого соединения.

Формат

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

/PROP/TYPE43/prop_ID/unit_ID or /PROP/CONNECT/prop_ID/unit_ID

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

Исмстр

True_thickness

True_thickness

Определение

Поле

Содержание

Пример единицы СИ

prop_ID

Недвижимость идентификатор.(Целое число, максимум 10 цифр)

unit_ID

Идентификатор единицы измерения.(Целое число, максимум 10 цифр)

prop_title

Недвижимость заголовок.(Символ, максимум 100 символов)

Исмстр

Флаг формулировки штамма. = -1 Автоматически определять лучшее значение (/DEF_SOLID) на основе элемента тип и материальный закон. = 0 Используйте значение в /DEF_SOLID. 5 = 1 По умолчанию, если /DEF_SOLID не определен Малая деформация от времени =0. Начальная площадь г. средняя поверхность элемента используется для расчета узловых сил от напряжения элемента. = 4 Полные геометрические нелинейности (/DT/BRICK/CST не имеет эффект). (Целое число)

True_thickness

Перезаписывает толщину твердого элемента.(Реальный)

\([m]\)

Комментарии

  1. Элемент с этим

Свойство предназначено для соединения с другими оболочками или твердыми элементами. Это узлы также могут быть вторичными по отношению к твердому телу (/RBODY) или вторичные узлы кинематического связанного интерфейса (/INTER/TYPE2).

  1. Ориентация

    элемент

Ориентация направления нормали элемента (ось t) равна

отличается от типичного твердого элемента и похож на оболочку

элемент. Нормальное направление t строится снизу (узлы 1-2-3-4).

вверх (узлы 5-6-7-8). Из-за этой разницы препроцессоры будут показывать

нормаль элемента соединительных элементов в направлении оси s, которая

соответствует типичному твердому элементу.

images/prop_type43_connect_starter_r_prop_connect_10.png*(Рисунок1.)*

Локальная система координат элемента строится в

сечение средней плоскости между нижней (1-2-3-4) и верхней (5-6-7-8) гранями.

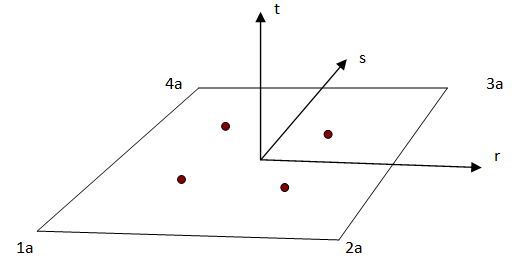

images/prop_type43_connect_starter_r_prop_type43_gauss_int.png*(Рисунок2.)*

Элемент имеет четыре точки интегрирования Гаусса, расположенные в

Сечение средней плоскости, определенное точками 1a, 2a, 3a и 4a. Эти четыре пункта (1a, 2a, 3a и 4a) лежат посередине между нижним и верхним узлами грани, и ориентация локальных осей координат (r-s-t) такая же, как и у Предполагается, что элементы оболочки и ось t направлены от нижней грани вверх. лицо.

  1. Временной шаг

  • Высота твердого элемента (длина в местном направлении t) может составлять

ноль. Эта длина не повлияет на временной шаг.

  • Но если несколько узлов элемента независимы/несвязны, необходимо

обратите внимание на результирующий шаг по времени, особенно если элемент имеет нулевая или малая высота и/или плотность массы. Это может привести к очень небольшому или нулевой узловой шаг по времени.

Элемент не вычисляет свой собственный временной шаг. Стабильность гарантирована

в каждом случае по узловому шагу по времени (даже если элементарный шаг по времени обычно равен использован).

  1. При использовании автоматической настройки

option Ismstr = Icpre = Iframe=-1, значения этих опций определяются с помощью лучшие варианты в зависимости от состава элемента, типа элемента и материал. Альтернативно, определение Ismstr = Icpre = Iframe=-2 перезапишет значения этих параметров. определенное в этом свойстве с лучшим значением (см. /DEF_SOLID) в зависимости от типа элемента и закона о материале. Чтобы просмотреть значения, определенные Radioss, просмотрите Раздел «PART ELEMENT/MATERIAL PARAMETER REVIEW» раздела выхода стартера файл.

  1. I

смстр - небольшая деформация

формулировка

Если Ismstr=0 в

/PROP/TYPE43, значение Ismstr зависит от что Ismstr определено в /DEF_SOLID (см. ниже).

I смстр =10 — это сумма

штамм, который не поддерживается

/PROP/TYPE43 , так вот I смстр =4 используется. .. csv-table:

:header: "Исмстр   в /PROP/TYPE43", "Исмстр   в /DEF_SOLID", "Исмстр   используется /PROP/TYPE43"
:widths: 33, 33, 33
"Измстр=0", "Измстр=0", "Исмстр=1"
"Исмстр=1", "Исмстр=1", ""
"Измстр=2", "Исмстр=1", ""
"Измстр=3", "Исмстр=1", ""
"Измстр=4", "Измстр=4", ""
"Измстр=10", "Измстр=4", ""

  1. По умолчанию

Толщина элемента — это высота твердого элемента в направлении t. Если для соединения элементов оболочек используются сплошные элементы, то сплошной элемент высота не будет физически правильной из-за толщины элементов оболочки. Следовательно, приведенную толщину твердого элемента можно определить с помощью True_thickness.

  1. Нестабильность модели может возникнуть, если True_thickness

больше, чем толщина твердого элемента в модели.
