### Команда
#### /EIG
Ключевое слово в формате блока
Определяет расчет собственных и статических режимов для гибких тел.
Формат
`
/EIG /eig_ID /unit_ID eig_title grnd_ID grnd_bc Trarot Ifile Nmod Inorm Cutfreq Freqmin Nbloc Incv Niter Ipri Tol Filename
`
#### Определение Полей
eig_ID: Идентификатор режима. (Целое, максимум 10 цифр)
unit_ID: Идентификатор единицы. (Целое, максимум 10 цифр)
eig_title: Название режима. (Символ, максимум 100 символов)
grnd_ID: Группа узлов, для которых будут вычислены режимы. =0 - режимы вычисляются для всей структуры. (Целое)
grnd_bc: Группа узлов, к которым применяются специфические собственные режимы. =0 - свободные собственные режимы. ≠0 - группа узлов определяет набор интерфейсных узлов. (Целое)
Trarot: Коды для трансляций и вращений. (6 Булевых)
Ifile: Флаг файла дополнительных режимов. (Целое)
Nmod: Максимальное количество режимов для вычисления. По умолчанию = 100 (Целое)
Inorm: Флаг метода нормализации собственных векторов. =0 (По умолчанию) - нормализация собственных векторов на единицу обобщенной массы. =1 - нормализация на единицу максимального смещения в анализируемом наборе. (Целое)
Cutfreq: Максимальная частота собственных колебаний. =0 - все Nmod собственных режимов с частотами выше Freqmin вычисляются. ≠0 - максимум Nmod собственных режимов с частотами в диапазоне Freqmin, Cutfreq вычисляются. (Вещественное) [Гц]
Freqmin: Минимальная частота собственных колебаний. По умолчанию = 0.001 Гц (Вещественное) [Гц]
Nbloc: Число собственных режимов на блок. ≠0 - режимы вычисляются по блоку Nbloc собственных режимов. =0 - все собственные режимы вычисляются одновременно. (Целое)
Incv: Фактор для получения числа базисных векторов Ланцоцца, используемых в течение всего вычисления. По умолчанию = 2 (Целое)
Niter: Максимальное количество итераций Арнольди. По умолчанию = 300 (Целое)
Ipri: Уровень вывода для ARPACK. По умолчанию = 0 (Целое)
Tol: Относительная точность, с которой должны быть вычислены собственные значения. =0 - точность по собственным значениям устанавливается до машинной. По умолчанию = 0.0 (Вещественное)
Filename: Имя файла дополнительных режимов. (Символ, максимум 100 символов)
#### Замечания
Эта функциональность реализована для генерации гибких тел. Для детального анализа нормальных режимов модели рекомендуется использование формата Bulk Data.
Использование неявной опции /IMPL/LINEAR в Radioss Engine необходимо для вычисления нормальных режимов.
Граничное условие, соответствующее кодам для трансляций и вращений, добавляется к этим узлам для вычисления собственных режимов. Статические режимы, по одному для каждого дополнительного заблокированного ССВ, вычисляются.
Статический режим соответствует статическому отклику структуры, все ССВ набора интерфейсных узлов, на которые влияют дополнительные граничные условия, блокируются; кроме одного, который принимает одно значение.
Коды для трансляций и вращений следуют тем же правилам, что и для опции /BCS.
Если Ifile ≠ 0: Предоставляется дополнительный файл, содержащий предварительно вычисленные режимы из анализа нормальных режимов, экспериментальных или числовых. Эти режимы используются для уменьшения размерности пространства, в котором ищутся собственные значения, и, следовательно, для повышения эффективности.
Если Ifile = 1, дополнительный файл предоставляется в формате, определенном в External Modes File.
Многоуровневая конденсация больше не поддерживается.
Значение по умолчанию (если не установлено иное или равно нулю) для Freqmin равно 0.001 Гц. Если введено значение, отличное от нуля, это значение определяет частоту в единичной системе, установленной для /EIG.
Вычисляю щее мобильные моды для жестких тел не полностью реализовано. Рекомендуется либо достаточно ограничить модель, либо выбрать значение для Freqmin, достаточно высокое, чтобы исключить все моды жестких тел.

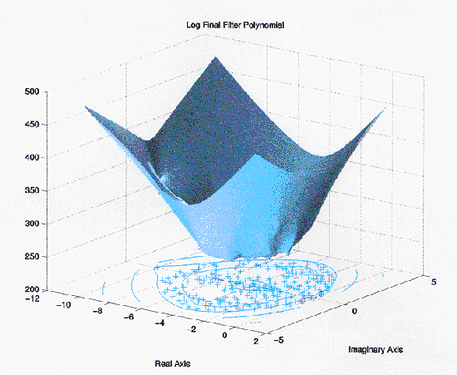

Эффективность реализации обусловлена использованием программного обеспечения ARPACK (R. Lehoucq, K. Maschhoff, D. Sorensen, C. Yang).
Фигура
Лучшая точность достигается, когда одновременно вычисляется только небольшое количество собственных режимов.
Количество базисных векторов Ланцоцца, использованных в течение вычислений, рассчитывается по формуле, основанной на количестве требуемых собственных значений на блок (или на все, если Nbloc = 0):
`
N_{Lanczos \, vectors} = N_{required \, eigenvalues} \times Incv
`
Для пост-обработки формы мод в HyperView входной файл Radioss Starter (*000.rad) должен быть выбран в панели загрузки модели, а первый файл анимации вывода (*A001, который содержит первый режим) в панели загрузки результатов.
