/FAIL/PUCK

Ключевое слово формата блока Описывает модель отказа шайбы.

Формат


/FAIL/PUCK/mat_ID/unit_ID	/FAIL/PUCK/mat_ID/unit_ID	/FAIL/PUCK/mat_ID/unit_ID	/FAIL/PUCK/mat_ID/unit_ID	/FAIL/PUCK/mat_ID/unit_ID	/FAIL/PUCK/mat_ID/unit_ID	/FAIL/PUCK/mat_ID/unit_ID	/FAIL/PUCK/mat_ID/unit_ID	/FAIL/PUCK/mat_ID/unit_ID	/FAIL/PUCK/mat_ID/unit_ID
\(\sigma_{1}^{t}\)	\(\sigma_{1}^{t}\)	\(\sigma_{2}^{t}\)	\(\sigma_{2}^{t}\)	\(\bar{\sigma}_{12}\)	\(\bar{\sigma}_{12}\)	\(\sigma_{1}^{c}\)	\(\sigma_{1}^{c}\)	\(\sigma_{2}^{c}\)	\(\sigma_{2}^{c}\)
\(p_{12}^{+}\)	\(p_{12}^{+}\)	\(p_{12}^{−}\)	\(p_{12}^{−}\)	\(p_{22}^{−}\)	\(p_{22}^{−}\)	\(\tau_{max}\)	\(\tau_{max}\)	Ifail_sh	Ifail_so
Fcut	Fcut

Дополнительная линия .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"fail_ID", "", "", "", "", "", "", "", "", ""

Определение

Поле	Содержание	Пример единицы СИ
mat_ID	Идентификатор материала.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
\(\sigma_{1}^{t}\)	Продольная прочность на разрыв. По умолчанию = 1030 (Реальный)	\([Pa]\)
\(\sigma_{2}^{t}\)	Поперечная прочность на разрыв. По умолчанию = 1030 (Реал)	\([Pa]\)
\(\bar{\sigma}_{12}\)	Прочность на сдвиг. По умолчанию = 1030 (Реал)	\([Pa]\)
\(\sigma_{1}^{c}\)	Продольное сжатие сила.По умолчанию = 1030 (Реальный)	\([Pa]\)
\(\sigma_{2}^{c}\)	Поперечное сжатие сила.По умолчанию = 1030 (Реальный)	\([Pa]\)
\(p_{12}^{+}\)	Коэффициент конверта отказа 12 (+).По умолчанию = 0 (Реальный)
\(p_{12}^{−}\)	Коэффициент конверта отказа 12 (-).По умолчанию = 0 (Реальное)
\(p_{22}^{−}\)	Коэффициент конверта отказа 22 (-).По умолчанию = 0 (Реальное)
\(\tau_{max}\)	Динамическое время релаксации. 5По умолчанию = 1030 (Реальное)	\([s]\)
Ifail_sh	Флаг модели отказа оболочки. = 1 (по умолчанию) Оболочка удаляется, если повреждение достигнуто за один слой. = 2 Оболочка удаляется, если повреждения достигнуты для всех слоев оболочки. (Целое число)
Ifail_so	Флаг модели твердого отказа. = 1 (по умолчанию) Тело удаляется, если повреждение достигнуто для одной точки интеграции твердый. (Целое число)
Fcut	Тензорная фильтрация напряжений частота.По умолчанию = 0,0 (Реальный)	\([\frac{1}{s}]\)
fail_ID	Критерии отказа идентификатор. 4(Целое число, максимум 10 цифр)

Пример (составной)

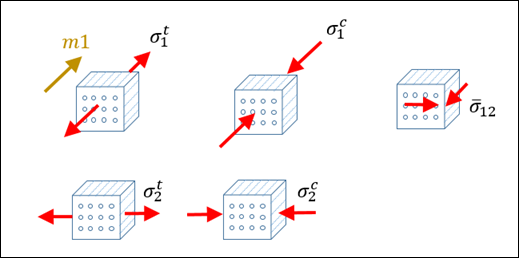

Сила ( \(\sigma_{1}^{t}\) , \(\sigma_{2}^{t}\) , \(\sigma_{1}^{c}\) , \(\sigma_{2}^{c}\) , \(\bar{\sigma}_{12}\) ) взяты из следующих тестов. m1 есть

направление волокон.

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/1

unit for mat and failure

#              MUNIT               LUNIT               TUNIT

                   g                  mm                  ms

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  1. MATERIALS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/MAT/COMPSH/1/1

composite example

#              RHO_I

               .0015

#                E11                 E22                NU12     Iform                           E33

              114000                9650                .025         0                             0

#                G12                 G23                 G31              EPS_f1              EPS_f2

                6000                6000                6000                   0                   0

#             EPS_t1              EPS_m1              EPS_t2              EPS_m2                dmax

                   0                   0                   0                   0                   0

#              Wpmax               Wpref      Ioff                         ratio

                   0                   0         4                             0

#                  b                   n                fmax

                   0                   0                   0

#            sig_1yt             sig_2yt             sig_1yc             sig_2yc               alpha

                1E30                1E30                1E30                1E30                   0

#           sig_12yc            sig_12yt                c_12          Eps_rate_0       ICC

                1E30                1E30                   0                   0         0

#          GAMMA_ini           GAMMA_max               d3max

                   0                   0                   0

#  Fsmooth                Fcut

         0                   0

/FAIL/PUCK/1/1

#           Sigma1_T            Sigma2_T            Sigma_12            Sigma1_C            Sigma2_C

                1720                55.2                 103                 765                 503

#               P+12                P-12                P-22             Tau_max  Ifail_sh  Ifail_so

                   0                   0                   0                .005         1         0

#               Fcut

                 0.1

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#enddata

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

Эта модель отказа доступна для Shell.

и Твердый.

Критерии режима отказа записаны

как:

Недостаточность фракции клетчатки: Режим разрушения волокна при растяжении:

\(\sigma_{11}>0\)
\(e_{f}=\frac{\sigma_{11}}{\sigma_{1}^{t}}\) Режим разрушения сжимающего волокна:

\(\sigma_{11}<0\)

\(e_{f}=\frac{|\sigma_{11}|}{\sigma_{1}^{c}}\)

Межволоконный отказ: Режим А, если \(\sigma_{22}>0\) : .. image:: images/fail_puck_starter_r_fail_puck_modea.png

alt

fail_puck_modeA

(Рисунок 1.)

\(e_{f}=\frac{1}{\bar{\sigma}_{12}}[\sqrt{(\frac{\bar{\sigma}_{12}}{\sigma_{2}^{t}}−p_{12}^{+})^{2}\sigma_{22}^{2}+\sigma_{12}^{2}}+p_{12}^{+}\sigma_{22}]\) Режим C, если \(\sigma_{22}<0\) : .. image:: images/fail_puck_starter_r_fail_puck_modec.png

alt

fail_puck_modeC

(Рисунок 2.)

\(e_{f}=[(\frac{\sigma_{12}}{2(1+p_{22}^{−})\bar{\sigma}_{12}})^{2}+(\frac{\sigma_{22}}{\sigma_{2}^{c}})^{2}](\frac{\sigma_{2}^{c}}{−\sigma_{22}})\) Режим Б .. image:: images/fail_puck_starter_r_fail_puck_modeb.png

alt

fail_puck_modeB

(Рисунок 3.)

\(e_{f}=\frac{1}{\bar{\sigma}_{12}}(\sqrt{\sigma_{12}^{2}+(p_{12}^{−}\sigma_{_{22}})^{2}}+p_{12}^{−}\sigma_{_{22}})\) Если параметр повреждения

\(e_{f}\ge1.0\)

, напряжения уменьшаются с помощью экспоненциальной зависимости

функция, позволяющая избежать числовых нестабильностей. Используется техника релаксации путем уменьшения стресс постепенно:

\(\sigma(t)=f(t)⋅\sigma_{d}(t_{r})\) С, \(f(t)=exp(−\frac{t−t_{r}}{\tau_{max}})\) и

\(t\get_{r}\): Где, \(t\) Время \(t_{r}\) Время начала релаксации, когда принимаются критерии повреждения \(\tau_{max}\) Время динамического расслабления \(\sigma_{d}(t_{r})\) Стресс в начале повреждения

Величина ущерба D равна

\(0\leD\le1\) . Статус перелома: - Бесплатно, если

\(0\leD<1\)

Неудача, если \(D=1\)

С

\(D=Max(e_{f}(tensile),e_{f}(compression),e_{f}(ModeA),e_{f}(ModeB),e_{f}(ModeC))\)

. Это значение урона отображается с помощью: /ANIM/BRICK/DAMA, /ANIM/SHELL/DAMA, H3D/SOLID/DAMA или /H3D/SHELL/DAMA.

fail_ID используется с /STATE/BRICK/FAIL и

/INIBRI/FAIL. Нет значения по умолчанию ценность. Если строка пуста, для переменных модели отказа в /INIBRI/FAIL (записано в файле .sta с /STATE/BRICK/FAIL вариант).

После достижения критерия отказа

тот

\(\tau_{max}\) Значение определяет период времени, в течение которого напряжение в

вышедший из строя элемент постепенно сводится к нулю. Когда напряжение достигает 1% от значения напряжения при

начало сбоя, элемент удаляется. Это необходимо, чтобы избежать нестабильности.

происходит из-за внезапного удаления элемента и сбоя»

цепная реакция » в

соседние элементы. Даже если критерий отказа достигнут, значение по умолчанию

\(\tau_{max}=1.0E30\) не приводит к удалению элемента. Поэтому рекомендуется

определить

\(\tau_{max}\) В 10 раз больше, чем шаг моделирования.

Чтобы избежать «

цепная реакция » при удалении элементов вы также можете

определить частоту фильтрации тензора напряжений

F резать .

Таким образом, тензор напряжений, используемый для расчета критерия PUCK, сначала подвергается фильтрации.

по формуле ниже:

\(\sigma_{n+1}^{filt}=\alpha\sigma_{n+1}+1−\alpha\sigma_{n}^{filt}\) С \(\alpha=\frac{2\pi⋅F_{cut}⋅\Delta t}{2\pi⋅F_{cut}⋅\Delta t+1}\) Где,

\(\Delta t\) текущий временной шаг.

Если нет частоты фильтрации

задано (Fcut = 0,0), эффект фильтрации деактивирован.

Различные виды отказов можно отобразить с помощью опции

/H3D/ELEM/FAILURE/ID = FAILID с опцией MODE (= I or ВСЕ ): - РЕЖИМ1

: Разрушение волокна при растяжении. \(e_{f}(tensile)\)

РЕЖИМ2 : Сбой компрессионного волокна \(e_{f}(compression)\)

РЕЖИМ3 : Межволоконный отказ A \(e_{f}ModeA\)

РЕЖИМ4 : Межволоконный отказ B \(e_{f}ModeB\)

РЕЖИМ5 : Межволоконный отказ C \(e_{f}ModeC\) .

Глобальный индекс отказов (который соответствует максимуму между всеми режимами) может быть

построено с использованием /H3D/ELEM/FAILURE/ID=FAILID без опция MODE.
