/PROP/TYPE16 (SH_FABR)

Ключевое слово формата блока. Это свойство используется для определения анизотропного

свойство слоистой оболочки. Это свойство в настоящее время совместимо только с упругим анизотропным ткань (/MAT/LAW58 (FABR_A)).

Формат

/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID	/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID	/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID	/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID	/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID	/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID	/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID	/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID	/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID	/PROP/TYPE16/prop_ID/unit_ID or /PROP/SH_FABR/prop_ID/unit_ID
prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title
Ишелл	Исмстр	Иш3н				P_thickfail	P_thickfail
hm	hm	hf	hf	hr	hr	dm	dm	dn	dn
N		Толстый	Толстый	Ашир	Ашир		толстый
VX	VX	VY	VY	VZ	VZ	skew_ID	Ипос		IP

Каждый слой (точка интеграции) по строке: .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

":math:`\varphi_{i}`", ":math:`\varphi_{i}`", ":math:`\alpha_{1}`", ":math:`\alpha_{1}`", "ti", "ti", "Zi", "Zi", "mat_IDi", ""

Определение

Поле	Содержание	Пример единицы СИ
prop_ID	Недвижимость идентификатор.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор единицы измерения.(Целое число, максимум 10 цифр)
prop_title	Недвижимость заголовок.(Символ, максимум 100 символов)
Ишелл	Флаг формулировки элемента оболочки. = 0 Используйте значение в /DEF_SHELL. = 1 По умолчанию, если /DEF_SHELL не определен Q4, вязкоупругие режимы песочных часов, ортогональные деформация и жесткие режимы (Белычко). = 2 Q4, вязкоупругие песочные часы без ортогональности. (Холлквист). = 3 Q4, упругопластические песочные часы с ортогональностью. = 4 Q4 с улучшенной формулировкой типа 1 (ортогонализация для деформированных элементов). = 12 QBAT состав оболочки. = 24 QEPH состав оболочки. (Целое число)
Исмстр	Оболочка малого штамма флаг формулировки. = -1 Автоматически устанавливать лучшее значение в соответствии с элементом тип и материальный закон. = 4 (по умолчанию) Полные геометрические нелинейности (в Radioss Engine, опция /DT/SHELL/CST не имеет эффект). (Целое число)
Иш3н	3-узловой элемент оболочки флаг формулировки. = 0 Используйте значение в /DEF_SHELL. = 1 Стандартный треугольник (С0). = 2 По умолчанию, если /DEF_SHELL не определен Стандартный треугольник (С0) с модификацией для больших вращение. = 30 ДКТ18 = 31 DKT_S3 (Целое число)
P_thickfail	Доля неудачных толщина для удаления элемента оболочки. 8 -1,0 ≤ P_thickfail ≤ 0 Доля неудачных точек интеграции через толщина. 0,0 ≤ P_thickfail ≤ 1,0 Доля неудавшейся толщины. По умолчанию = 1,0 (реальное)
hm	Песочные часы с мембраной оболочки коэффициент. Используется только при Ishell =1, 2, 3, 4. По умолчанию = 0,01. По умолчанию = 0,1 для Ishell = 3 (реальный).
hf	Оболочка вне плоскости песочные часы. Используется только при Ishell = 1, 2, 3, 4. По умолчанию = 0,01 (реальное).
hr	Песочные часы вращения снаряда коэффициент. Используется только при Ishell =1, 2, 3, 4. По умолчанию = 0,01. По умолчанию = 0,1 для Ishell = 3 (реальный).
dm	Оболочка мембраны демпфирование. Используется только для материала LAW58. По умолчанию = 0,075. для Ishell =1, 2, 3, 4Default= 0,15 для Ishell =24Default =0,2 для Ishell =12Default = 0,0 для всех трех узловых оболочек (Реал)
dn	Числовое демпфирование оболочки. 10Используется только для Ishell =12, 24 и Ish3n = 30По умолчанию =0,015 для Ishell =24 (QEPH)По умолчанию =0,001 для Ishell =12 (QBAT)По умолчанию =0,0001 для Ish3n =30 (DKT18)(Real)
N	Количество слоев, с \(1\leN\le100\) . 7 По умолчанию = 1 (целое число)
Толстый	Ракушка Толщина.(Реальная)	\([m]\)
Ашир	Коэффициент сдвига. По умолчанию: Значение Рейсснера: 5/6 (Реал)
толстый	Результирующие напряжения оболочки флаг расчета. = -1 Автоматически устанавливать лучшее значение в соответствии с элементом тип и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Учитывается изменение толщины. = 2 По умолчанию, если /DEF_SHELL не определен Толщина постоянная. (Целое число)
VX	X-компонент для справки вектор. 3По умолчанию = 1,0 (реальное)
VY	Компонент Y для справки вектор.По умолчанию = 0,0 (Реальный)
VZ	Z-компонент для справки вектор.По умолчанию = 0,0 (Реальный)
skew_ID	Идентификатор наклона для опорный вектор. 3По умолчанию = 0 (Целое число)
Ипос	Флаг позиционирования слоя для опорный вектор. 5 = 0 (по умолчанию) Позиции слоев Зи автоматически рассчитываются относительно слоя толщины. = 1 Все позиции слоев Зи должен быть определен пользователем. По умолчанию = 0 (целое число)
IP	Базовое направление в самолет-ракушка. 3 = 0 (по умолчанию) Используйте 1-е направление skew_ID или вектор \(V\) (если skew_ID не определен) прогнозируется на элементе оболочки. = 20 Определяется связностью элементов (N1,N2) оболочки. элемент. = 22 Определяется с 1-го направления skew_ID проецируется на оболочку элемент и угол фи. (Вектор \(V\) игнорируется). = 23 Определяется из векторного произведения вектора \(V\) и элемент оболочки нормальное направление \(n\) (skew_ID игнорируется). = 25 Определяется исходя из азимутального направления, определенного с помощью локальных система координат skew_ID (2-е направление). = 26 Определяется с 1-го направления элемента система координат. (Целое число)
\(\varphi_{i}\)	Угол \(\varphi_{i}\) 1-й локальной оси слоя я. 3(Реал)	\([deg]\)
\(\alpha_{i}\)	Угол между первым и вторая ось. 3По умолчанию = 90,0 (Реал)	\([deg]\)
ti	Толщина ти слоя я.(Реал)	\([m]\)
Zi	Положение Z слоя i (Цзы определяет положение середины слоя).По умолчанию = 0,0 (Реал)	\([m]\)
mat_IDi	Идентификатор материала для слой И. Для всех должен использоваться один и тот же материал. слои.(Целое число)

Пример

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  1. LOCAL_UNIT_SYSTEm:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/2

unit for PROP

#              MUNIT               LUNIT               TUNIT

                  Mg                  mm                   s

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  2. GEOMETRICAL SETS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/PROP/TYPE16/2/2

prop type 16

#   Ishell    Ismstr     Ish3n                                       Pthick_fail

         0         0         0                                                 0

#                 hm                  hf                  hr                  dm

                   0                   0                   0                   0

#        N                         Thick              Ashear              Ithick

         3                           1.6                   0                   0

#                 Vx                  Vy                  Vz   skew_ID      Ipos                  Ip

                   1                   0                   1         0         0                   0

#                Phi               Alpha                  Ti                  Zi   mat_IDi

                  45                  90                  .5                             1

                  90                  90                  .6                             2

                 -45                  90                  .5                             1

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#enddata

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

1. Ishell — оболочка с 4 узлами

Флаг рецептуры Рецептура «песочные часы» является вязкоупругой для оболочек Q4 (Ishell=1,2,3,4).

2. h

h f , и h r - Коэффициенты песочных часов - hm, hf и hr используются только для оболочек Q4 (Ishell=1,2,3,4). Они

должно иметь значение от 0 до 0,05.

• Для Ishell=3, по умолчанию

значения hm и hr равны 0,1, возможны большие значения.

3. Угол ортотропии

   определяется как следующее из опорного вектора, определенного в стеке.

\(\varphi=\varphi_{s}+\varphi_{i}+\Delta\varphi+\theta_{drape}\) Где, \(\varphi_{i}\) определяется для каждого слоя в стопке \(\varphi_{s}\) определяется на элементе \(\Delta\varphi\) определяется на слое \(\varphi_{drape}\) определяется в таблице драпировки Опорный вектор \(V\) , определенный с помощью I P , skew_ID , или вектор V X , V Y и V Z , описано в Композитные свойства в Пользователь

Руководство

. .. image:: images/prop_type16_sh_fabr_starter_r_example_Ip_20.png

(Рисунок 1.)

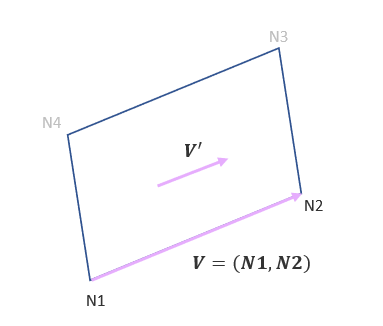

• Пример для I P = 20 .. image:: images/prop_type16_sh_fabr_starter_r_prop_type9_ip_20.png

  (Рисунок 2.)

4. Определение направления материала в исходной карточке состояния

   (

/INISHE/ORTHO , /INISH3/ORTHO )

перезаписывает направление материала.

В случае эталонных показателей

ориентация направлений анизотропии должна определяться с помощью ссылки геометрия, а не исходная.

2-е материальное направление

m2 получается из направления m1 с углом \(\alpha_{i}\)

.

Если

\(\alpha_{i}=90°\)

, слой ортотропный. 5. I

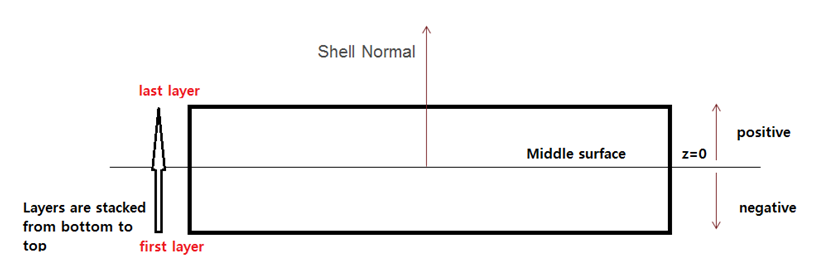

позиция – Положение слоя Ipos= 0: позиции слоев

рассчитываются автоматически.

If \(Thick\ne\sumiNt_{i}\) , - Отображается предупреждающее сообщение - Толщина отдельного слоя будет скорректирована в соответствии с толщиной нового слоя.

\(t_{i}^{new}\) с: \(Thick=\sumiNt_{i}^{new}\) Здесь ” Толстый ” и \(t_{i}\) толщина скорлупы и

толщина слоя, указанная во входных данных.

• I позиция = 1: все

  Положения слоев по толщине элемента задаются пользователем (при

  \(t_{i}\) и \(Z_{i}\) ). - «Толстый» — это

не проверяется, так как оно не обязательно должно быть равно сумме толщина слоя.

• Несколько слоев могут иметь одну и ту же позицию в пространстве.

Более подробную информацию см. в разделе Расчет толщины и положения слоя. в FAQ.

6. Номер материального закона

заданный в /PART, будет использоваться для определения плотности и Юнга. модуль, который затем используется для расчета временного шага и интерфейса жесткость.

7. Каждый

i-й слой имеет только одну точку интеграции через свой толщина.

8. Правила удаления элемента

   используется с

P_thick неудача и

модели отказов:

• Только P_thick неудача определенное в свойстве, считается причиной отказа элемента. - P_thickfail >

0 определяет долю неудавшейся толщины. При этом используется глобальная толщина элемента, назначенная каждый слой.

• P_thickfail

<0 определяет соотношение неудачных слоев. Это использует количество слоев.

• Определен P_thickfail

в модели отказа (/FAIL) не используются.

• Для полностью интегрированных оболочек (Ishell=12) правила, описанные выше для

недоинтегрированные оболочки применяются к каждой точке Гаусса отдельно. P_thickfail критерий проверяется для всех толщин слоев для каждого гаусса в плоскости. точка. Элемент удаляется только тогда, когда все точки Гаусса достигнут P_thickfail критерий.

• Правила P_thickfail

не используется с моделями отказов, определенными в законах о материалах. Это используется только для модели отказа, определенной с помощью /FAIL.

9. Толщина постоянна

для материала /MAT/LAW58. Флаг Ithick не используется для этого материала.

10. Числовая оболочка

    коэффициент демпфирования

d n только

используется для

I оболочка =12, 24 и I sh3n =30: - Ishell =24 (QEPH) dn

используется для расчета напряжения в виде песочных часов.

• Ishell =12 (QBAT) dn

используется для всех терминов ударения.

• Иш3н=30 (ДКТ18) дн

используется для всех условий напряжения, кроме поперечного сдвига.
