/EOS/COMPACTION

Ключевое слово формата блока Описывает давление пористой среды, такой как почва или пена, которую можно уплотнить и

выгружен.

Формат

/EOS/COMPACTION/mat_ID/unit_ID	/EOS/COMPACTION/mat_ID/unit_ID	/EOS/COMPACTION/mat_ID/unit_ID	/EOS/COMPACTION/mat_ID/unit_ID	/EOS/COMPACTION/mat_ID/unit_ID	/EOS/COMPACTION/mat_ID/unit_ID	/EOS/COMPACTION/mat_ID/unit_ID	/EOS/COMPACTION/mat_ID/unit_ID	/EOS/COMPACTION/mat_ID/unit_ID	/EOS/COMPACTION/mat_ID/unit_ID
eos_title	eos_title	eos_title	eos_title	eos_title	eos_title	eos_title	eos_title	eos_title	eos_title
C0	C0	C1	C1	C2	C2	C3	C3		Яформа
\(\mu_{min}\)	\(\mu_{min}\)	\(\mu_{max}\)	\(\mu_{max}\)	B	B
Пш	Пш

Определение

Поле	Содержание	Пример единицы СИ
mat_ID	Идентификатор материала.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
eos_title	Титул EOS.(Символ, максимум 100 персонажи)
C0	Параметр EOS.(Реальный)
C1	Параметр EOS.(Реальный)
C2	Параметр EOS.(Реальный)
C3	Параметр EOS.(Реальный)
Яформа	Формулировка флага для поведения выгрузки. 5 0 По умолчанию – 1. 1 (по умолчанию) Постоянный наклон разгрузки 2 Линейный наклон разгрузки (Целое число)
\(\mu_{min}\)	Предел упругости. Ниже уплотнения нет. \(\mu<\mu_{min}\) . \(P_{e}=C_{0}+C_{1}\mu_{min}+C_{2}\mu_{min}^{2}+C_{3}\mu_{min}^{3}\) По умолчанию = 0,0 (реальное)
\(\mu_{max}\)	Максимальное уплотнение. По умолчанию = 1020 (Реал)
B	Разгрузка сыпучих грузов модуль.(Реальный)	\([Pa]\)
Пш	Сдвиг давления.(Реальный)	\([Pa]\)

Пример

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/1

unit for mat

                   g                  mm                  ms

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/MAT/LAW06/6/1

law06

#              RHO_I

             2.33e-3

#                 NU                PMIN

                0.22               -0.02

/EOS/COMPACTION/6/1

law06-compaction

#                 C0                  C1                  C2                  C3               Iform

                1E-2               0.256               0.256                   1                   1

#              MUMIN               MUMAX                BUNL

                 0.0               0.115                1.44

#                PSH

                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#enddata

Комментарии

1. Это уравнение состояния используется для моделирования давления в пористых средах, таких как почва или

   пена. Уплотнение имеет упругий отклик, когда оно меньше предела упругости.

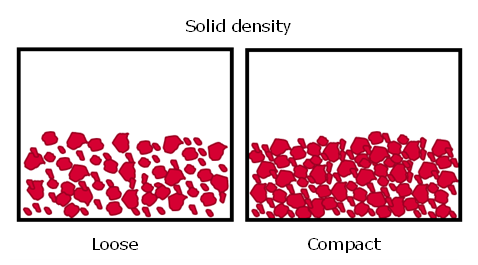

\(\mu=\mu_{min}\) . .. image:: images/eos_compaction_starter_r_eos_compaction.png

(Рисунок 1.)

2. Пластическое уплотнение вдоль пути

   определяется кривой:

\(P=C_{0}+C_{1}\mu+C_{2}\mu^{2}+C_{3}\mu^{3}\) Где, \(P\) Давление в материале \(\mu\) Объемная деформация с \(\mu=\frac{\rho}{\rho_{0}}−1\) Разгрузка и перегрузка производятся по прямой, уклон которой составляет B . P sh Значение сдвига давления, используемое для моделирования формулировки относительного давления. .. image:: images/eos_compaction_starter_r_eos_compaction_pressure_vs_volumetric_strain.png

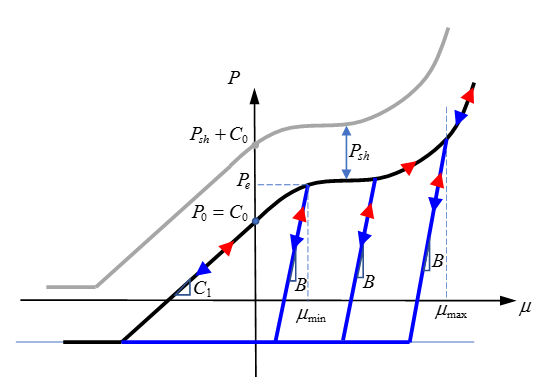

(Рисунок 2. Давление в зависимости от объемной деформации)

3. В версиях до 2019.1 это

   уравнение состояния было заложено в

/MAT/LAW10 с фиксированной резинкой

предел,

\(\mu_{min}=0\) .

4. Уравнения состояния используются

Радиосс для расчета гидродинамического давления и являются

совместимые с материальными законами:

• /MAT/LAW2 (PLAS_JOHNS)

• /MAT/LAW3 (HYDPLA)

• /MAT/LAW4 (HYD_JCOOK)

• /MAT/LAW6 (HYDRO or HYD_VISC)

• /MAT/LAW10 (DPRAG1)

• /MAT/LAW12 (3D_COMP)

• /MAT/LAW36 (PLAS_TAB)

• /MAT/LAW44 (COWPER)

• /MAT/LAW49 (STEINB)

• /MAT/LAW102 (DPRAG2)

• /MAT/LAW103 (HENSEL-SPITTEL)

• /MAT/LAW109

• /MAT/LAW133 (GRANULAR)

5. Путь разгрузки проходит по

   постоянный уклон

\(B\) по умолчанию. Вы можете определить переменный наклон, который увеличивает

с уплотнением с помощью

I форма = 2 . Тогда наклон будет развиваться от C 1 at \(µ_{min}\) to \(B\) at \(\mu_{max}\) . .. image:: images/eos_compaction_starter_r_eos_compaction_iform.png

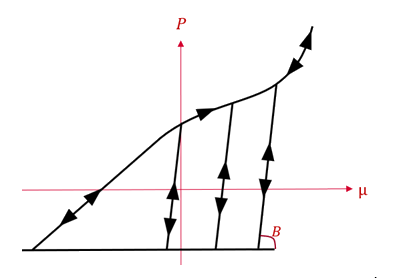

*(Рисунок 3. Iform=1 Разгрузка по постоянному уклону

\(B\))*

\(B\) в \([µ_{min},µ_{max}]\))*
