/FAIL/SNCONNECT

Ключевое слово формата блока Описывает модель разрушения для материала CONNECTION с критериями пластического смещения. Это: Модель допускает различное поведение при разрушении в нормальном направлении и в направлении сдвига.

Формат


/FAIL/SNCONNECT/mat_ID/unit_ID	/FAIL/SNCONNECT/mat_ID/unit_ID	/FAIL/SNCONNECT/mat_ID/unit_ID	/FAIL/SNCONNECT/mat_ID/unit_ID	/FAIL/SNCONNECT/mat_ID/unit_ID	/FAIL/SNCONNECT/mat_ID/unit_ID	/FAIL/SNCONNECT/mat_ID/unit_ID	/FAIL/SNCONNECT/mat_ID/unit_ID	/FAIL/SNCONNECT/mat_ID/unit_ID	/FAIL/SNCONNECT/mat_ID/unit_ID
\(\alpha_{0}\)	\(\alpha_{0}\)	\(\beta_{0}\)	\(\beta_{0}\)	\(\alpha_{f}\)	\(\alpha_{f}\)	\(\beta_{f}\)	\(\beta_{f}\)	Ifail_so	ISYM
fct_ID0N	fct_ID0S	fct_IDFN	fct_IDFS	XSCALE_0	XSCALE_0	XSCALE_F	XSCALE_F	ОБЛАСТЬмасштаб	ОБЛАСТЬмасштаб

Дополнительная линия .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"fail_ID", "", "", "", "", "", "", "", "", ""

Определение

Поле	Содержание	Пример единицы СИ
mat_ID	Идентификатор материала.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
\(\alpha_{0}\)	Параметр начала повреждения из-за моментных нагрузок. 2(Реал)
\(\beta_{0}\)	Показатель начала повреждения, из-за комбинированного сдвига и нормальных нагрузок. 2(Реал)
\(\alpha_{f}\)	Параметр окончательного повреждения, из-за моментных нагрузок. 2(Реал)
\(\beta_{f}\)	Экспонента окончательного повреждения, из-за комбинированного сдвига и нормальных нагрузок. 2(Реал)
Ifail_so	Твердый флаг отказа. = 1 (по умолчанию) Сплошной элемент удаляется, когда одна точка интеграции достигает отказа. критерии. = 2 Сплошной элемент удаляется, когда все точки интеграции достигают отказа. критерии. (Целое число)
ISYM	Флаг деактивации разрыва для сжатия. = 0 (по умолчанию) Такое же поведение при растяжении и сжатии. = 1 Деактивация отказа при сжатии. (Целое число)
fct_ID0N	Идентификатор функции, определяющий масштаб коэффициент зависимости скорости смещения в нормальном направлении при начальной текучести function.Default = 0 (Целое число)
fct_ID0S	Идентификатор функции, определяющий масштаб коэффициент зависимости скорости смещения в тангенциальном направлении при начальной текучести function.Default = 0 (Целое число)
fct_IDFN	Идентификатор функции, определяющий масштаб коэффициент зависимости скорости смещения в нормальном направлении при текучести на разрыв function.Default = 0 (Целое число)
fct_IDFS	Идентификатор функции, определяющий масштаб коэффициент зависимости скорости смещения в тангенциальном направлении от текучести на разрыв function.Default = 0 (Целое число)
XSCALE_0	Масштабный коэффициент для абсцисс скорость смещения для начальной функции. По умолчанию = 1,0 (реальная)	\([\frac{1}{s}]\)
XSCALE_F	Масштабный коэффициент для абсцисс скорость смещения для функции разрыва. По умолчанию = 1,0 (Реальное)	\([\frac{1}{s}]\)
ОБЛАСТЬмасштаб	Масштабный коэффициент отказа для площади увеличение. 5По умолчанию = 0.0, эта опция не используется. (Реал)
fail_ID	Неудача идентификатор критерия. 3(Целое число, максимум 10 цифр)

Пример (Подключение)

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/1

unit for mat

                  kg                  mm                  ms

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  2. MATERIALS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/MAT/LAW83/1/1

CONNECT MATERIAL

#              RHO_I

              7.8E-6

#                  E                         Imass

                  20                             0

#  Fct_ID1                      Y_scale1            X_scale1               ALPHA                BETA

       200                             1                   1                   0                   2

#                 RN                  RS   Fsmooth                Fcut

                  .2                  .4         0                   0

#  Fct_IDN   Fct_IDS              XSCALE

         0         0                   0

/FAIL/SNCONNECT/1/1

#            ALPHA_0              BETA_0             ALPHA_F              BETA_F  Ifail_so      ISYM

                   0                   2                   0                   2         1         1

#   Fct_0N    Fct_0S    Fct_FN    Fct_FS            XSCALE_0            XSCALE_F           AREAscale

      2001      2002      2003      2004                   1                   1                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  3. FUNCTIONS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNCT/200

MAT83 curve

#                  X                   Y

                   0                   1

                   1                   1

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNCT/2001

Fct_0N

#                  X                   Y

                   0                  .5

                   1                  .5

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNCT/2002

Fct_0S

#                  X                   Y

                   0                  .5

                   1                  .5

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNCT/2003

Fct_fN

#                  X                   Y

                   0                   1

                   1                   1

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNCT/2004

Fct_fS

#                  X                   Y

                   0                   1

                   1                   1

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#ENDDATA

/END

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

Эта модель отказа совместима только

с соединительными материалами /MAT/LAW59 (CONNECT) и /MAT/LAW83. Соединительные материалы не зависит от высоты, поэтому разрушение происходит из-за смещения, а не из-за деформации.

Комбинированный критерий энергетического отказа:

определяется как:

Где,

\(\bar{u}_{n}^{pl}\) и \(\bar{u}_{s}^{pl}\) – пластическое перемещение в нормальном и тангенциальном направлении направления.

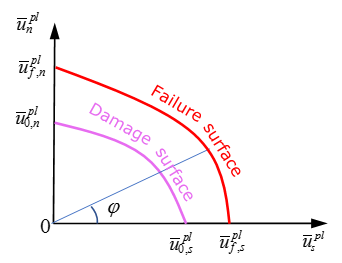

Повреждение элемента начинается при достижении поверхности повреждения, которая

описано:
\(1=[(\frac{\bar{u}_{0,n}^{pl}}{f_{0N}(1−\alpha_{0}⋅sym)})^{\beta_{0}}+(\frac{\bar{u}_{0,s}^{pl}}{f_{0S}})^{\beta_{0}}]^{\frac{1}{\beta_{0}}}\) Где,

\(f_{0N}\) и \(f_{0S}\) являются функцией fct_ID0N и fct_ID0S. Если нет тарифа эффектов, кривые будут постоянными.

Коэффициент повреждения рассчитывается

как:
\(d=\frac{\bar{u}^{pl}−\bar{u}_{0}^{pl}}{\bar{u}_{f}^{pl}−\bar{u}_{0}^{pl}}\) И стресс снижается как: \(\sigma=\sigma(1−d)\) Элемент удаляется, когда поверхность разрыва

достиг:
\(1=[(\frac{\bar{u}_{f,n}^{pl}}{f_{FN}(1−\alpha_{f}⋅sym)})^{\beta_{f}}+(\frac{\bar{u}_{f,s}^{pl}}{f_{FS}})^{\beta_{f}}]^{\frac{1}{\beta_{f}}}\) Где,

\(f_{FN}\) и \(f_{FS}\) являются функцией fct_IDFN и fct_IDFS. Если нет тарифа эффектов, кривые будут постоянными.

\(sym=sin(A)\) . Где, \(A\) - угол между нормалью нижней поверхности

и нормаль верхней поверхности твердого элемента.

Параметры \(\alpha_{0},\alpha_{f}\) — масштабные коэффициенты, используемые для описания моментного эффекта

(например, в тесте на отслаивание) на возникновение и разрушение повреждения.

Параметры \(\beta_{0},\beta_{f}\) устанавливаются с использованием испытания, сочетающего в себе нормальные и сдвиговые

нагрузки (испытание 30°, испытание 45° или испытание 60° и т. д.). По крайней мере один комбинированный тест

нужно соответствовать параметрам

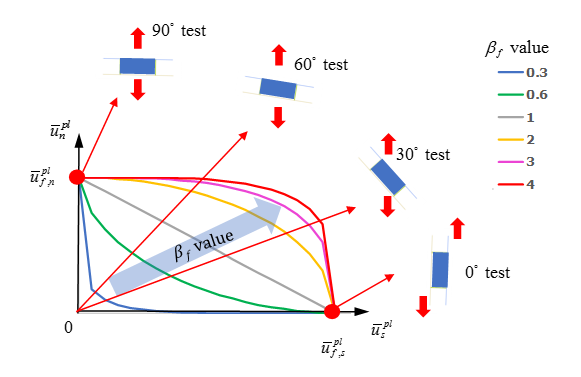

\(\beta_{0},\beta_{f}\) . Рисунок 3 и Рисунок 4 показать эффект \(\beta_{0},\beta_{f}\) о возникновении повреждения и отказе в комбинированном испытании. .. image:: images/fail_snconnect_starter_r_fail_snconnect_damage_initation.png

(Рисунок 3. Смещение при возникновении повреждения)

fail_ID

используется с /STATE/BRICK/FAIL и /INIBRI/FAIL. Значения по умолчанию нет. Если строка пуста, для переменных модели отказа в /INIBRI/FAIL (записано в файле .sta с /STATE/BRICK/FAIL вариант).

С помощью /ANIM/BRICK/VDAMi следующее значение переменной повреждения может быть выведено в

файл анимации: VDAM1 = d — значение урона, которое варьируется от [0, 1].VDAM2 = выходной показатель поверхности повреждения, который находится в диапазоне [0, 1].VDAM3 = выходной сигнал поверхности разрыва, который находится в диапазоне [0, 1].

Площадь рассчитывается как среднее

значение верхней и нижней поверхности твердого элемента. Если фактическая площадь достигает значение начальной площади, умноженное на AREAМасштабный коэффициент, весь элемент будет быть удалены. Значение по умолчанию установлено на ноль. Это не приводит к удалению из-за увеличения площади. Приложение предназначено для предотвращения стрельбы узлов, если узлы связного элемента будут высвобождается, когда окружающие элементы начинают разрушаться и разрушаться.
