/PROP/TYPE1 (SHELL)

Ключевое слово формата блока Описывает используемый набор свойств оболочки.

для 3-узлового или 4-узлового элемента оболочки. Белычко, состав оболочки QBAT или QEPH доступен.

Формат

/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID	/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID	/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID	/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID	/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID	/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID	/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID	/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID	/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID	/PROP/TYPE1/prop_ID/unit_ID or /PROP/SHELL/prop_ID/unit_ID
prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title	prop_title
Ишелл	Исмстр	Иш3н	Идрилл			P_thickfail	P_thickfail
hm	hm	hf	hf	hr	hr	dm	dm	dn	dn
N		Толстый	Толстый	Ашир	Ашир		толстый	Иплас	Ипос

Определение

Поле	Содержание	Пример единицы СИ
prop_ID	Недвижимость идентификатор.(Целое число, максимум 10 цифр)
unit_ID	(Необязательно) Идентификатор единицы измерения.(Целое число, максимум 10 цифр)
prop_title	Недвижимость заголовок.(Символ, максимум 100 символов)
Ишелл	4-узловой элемент оболочки флаг формулировки. = 0 Используйте значение в /DEF_SHELL. = 1 По умолчанию, если /DEF_SHELL не определен Q4, вязкоупругие режимы песочных часов, ортогональные деформация и жесткие режимы (Белычко). = 2 Q4, вязкоупругие песочные часы без ортогональности. (Холлквист). = 3 Q4, упругопластические песочные часы с ортогональностью. = 4 Q4 с улучшенной формулировкой типа 1 (ортогонализация для деформированных элементов). = 12 QBAT состав оболочки. = 24 QEPH состав оболочки. (Целое число)
Исмстр	Оболочка малого штамма флаг формулировки. 4 = -1 Автоматически устанавливать лучшее значение в соответствии с элементом тип и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Малая деформация от времени = 0 (формула совместима с все остальные флаги формулировок). = 2 По умолчанию, если /DEF_SHELL не определен Полные геометрические нелинейности с возможной небольшой деформацией. активация состава в Radioss Engine (опция /DT/SHELL/CST). = 3 Старая формула малых штаммов (совместима только с Ishell = 2). = 4 Полные геометрические нелинейности (в Radioss Engine, опция /DT/SHELL/CST не имеет эффект). = 10 Полная деформация типа Лагранжа для гиперупругого материала законы. (Целое число)
Иш3н	3-узловой элемент оболочки флаг формулировки. = 0 Используйте значение в /DEF_SHELL. = 1 Стандартный треугольник (С0). = 2 По умолчанию, если /DEF_SHELL не определен Стандартный треугольник (С0) с модификацией для больших вращение. = 30 ДКТ18. = 31 DKT_S3, что основано на DTK12 BATOZ (см. Библиотека элементов в теоретическом руководстве). (Целое число)
Идрилл	Степень свободы сверления флаг жесткости. 3 = 0 Используйте значение в /DEF_SHELL. = 1 Да. = 2 По умолчанию, если /DEF_SHELL не определен Нет. (Целое число)
P_thickfail	Доля неудачных толщина для удаления элемента оболочки. 11 -1,0 ≤ P_thickfail ≤ 0 Доля неудачных точек интеграции через толщина. 0,0 ≤ P_thickfail ≤ 1,0 Доля неудавшейся толщины. По умолчанию = 1,0 (реальное)
hm	Песочные часы с мембраной оболочки коэффициент. 5Используется только при Ishell=1, 2, 3, 4. По умолчанию = 0,01 для Ishell = 1, 2, 4. По умолчанию = 0,1 для Ishell = 3. (Реальное)
hf	Оболочка вне плоскости песочные часы. 5Используется только при Ishell =1, 2, 3, 4. По умолчанию = 0,01 (реальное)
hr	Песочные часы вращения снаряда коэффициент. 5Используется только при Ishell=1, 2, 3, 4. По умолчанию = 0,01 для Ishell = 1, 2, 4. По умолчанию = 0,1 для Ishell = 3. (Реальное)
dm	Демпфирование мембраны оболочки. Значения по умолчанию см. в таблице в комментарии 7. (Реальные)
dn	Числовое демпфирование оболочки. 6Он используется только для Ishell =12, 24 и Ish3n =30По умолчанию =0,015 для Ish3n =24 (QEPH)По умолчанию =0,001 для Ishell =12 (QBAT)По умолчанию =0,0001 для Ish3n =30 (DKT18)(Real)
N	Количество интеграций точки по толщине с 0 < N < 10. 10 = 0 (по умолчанию) Означает модель глобальной интеграции для материала LAW1, и автоматически установить N =3 для других материальных законов. = 1 Мембранное поведение. (Целое число)
Толстый	Ракушка Толщина.(Реальная)	\([m]\)
Ашир	Коэффициент сдвига. По умолчанию: Значение Рейсснера: 5/6 (Реал)
толстый	Результирующие напряжения оболочки флаг расчета. 8 = -1 Автоматически устанавливать лучшее значение в соответствии с элементом тип и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Учитывается изменение толщины. = 2 По умолчанию, если /DEF_SHELL не определен Толщина постоянная. (Целое число)
Иплас	Напряжение в плоскости оболочки флаг пластичности для законов материалов 2, 22, 27, 32 и 36. Этот флаг не используется для других материальных законов. 9 = -1 Автоматически устанавливает лучшее значение в соответствии с тип элемента и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Итеративная проекция с тремя Ньютонами итерации. = 2 По умолчанию, если /DEF_SHELL не определен Радиальный возврат. (Целое число)
Ипос	Флаг позиционирования средней оболочки. 12 = 0 (по умолчанию) Без смещения оболочки. = 3 Верхняя поверхность совпадает с элементом средняя поверхность. = 4 Нижняя поверхность совпадает с элементом средняя поверхность. (Целое число)

Пример

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  1. LOCAL_UNIT_SYSTEM:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/2

unit for prop

#              MUNIT               LUNIT               TUNIT

                  kg                  mm                  ms

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  2. GEOMETRICAL SETS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/PROP/SHELL/1/2

Shell_1mm

#   Ishell    Ismstr     Ish3n    Idrill                            P_thick_fail

        24         0         0         0                                       0

#                 hm                  hf                  hr                  dm                  dn

                   0                   0                   0                   0                   0

#        N   Istrain               Thick              Ashear              Ithick     Iplas      Ipos

         5         0                   1                   0                   1         1         0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#enddata

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

1. I

оболочка - Оболочка небольшой деформации

флаг формулировки

• Ishell =1,2,3,4 (Q4):

Оригинальный корпус Radioss с 4 узлами и песочными часами стабилизация возмущений

• Ishell =24 (QEPH):

препарат с физической стабилизацией в виде песочных часов для общего применения

• Ishell =12 (QBAT):

модифицированная оболочка BATOZ Q4γ24 с четырьмя точками интеграции Gauss и уменьшенная интеграция для плоскостного сдвига. Никакого контроля песочных часов не требуется. для этой оболочки

• Ishell =2 несовместим

с одной точкой интеграции (по толщине) для элемента оболочки

2. I

sh3n - 3-узловой элемент оболочки

флаг формулировки

• Иш3н =30 (ДКТ18): BATOZ

Тонкий корпус DKT18 с тремя точками интеграции Hammer

3. I

сверлить - Степень свободы сверления

флаг жесткости

• Определение жесткости глубины резкости рекомендуется для неявных решений, особенно

для метода Рикса и задач с преобладанием изгиба

• Idrill доступен для QEPH,

QBAT (Ishell =12, 24) и стандартные треугольные (С0) элементы оболочки (Ish3n = 1, 2)

4. I

смстр - Формула малого штамма - Формула малой деформации активируется с момента времени t=0, если Ismstr =1 или 3. Это может быть

используется для более быстрого предварительного анализа, но точность результатов не обеспечено.

• Любая оболочка, для которой \(\Delta t<\Delta t_{min}\) можно переключиться на небольшую нагрузку

  формулировка

  Радиосс Вариант двигателя /DT/SHELL/CST ; кроме случаев, когда I смстр =4.

• Если опция малой деформации установлена на 1 или

3, деформации и напряжения, указанные в материальные законы – это инженерные деформации и напряжения; иначе они настоящие напряжения и стрессы.

• Ismstr =10 совместим только с этими материальными законами 42, 62, 69 и 82.

которые используют формулу общей деформации. Как правило, левый Коши-Грин используется штамм. Для законов пользователя тензор градиента деформации и можно использовать правый тензор растяжения.

5. h

h f , и h r - Коэффициенты песочных часов - Используются только для оболочек Q4 (Ishell =1,2,3,4). Они

должно иметь значение от 0 до 0,05.

• Для Ishell =3 значение по умолчанию

значения hm и hr равны 0,1, возможны большие значения.

6. d

n - Ракушка

числовой коэффициент демпфирования

• d n используется только для I оболочка =12, 24 и I sh3n =30 - Ishell =24 (QEPH)

используется DN для расчета напряжения в песочных часах

• Ishell =12 (QBAT)

используется DN для всех условий напряжения, кроме поперечного сдвига

• Иш3н =30 (ДКТ18)

дн - это только используется для мембраны

7. Значение по умолчанию для

   числовой коэффициент демпфирования

d m . .. csv-table:

:header: "", "dm"
:widths: 50, 50
"Ishell= 1, 2, 3, 4 (Q4)", "0,05 для LAW270.0 для LAW32, 36"
"Ishell=12 (QBAT)", "0,0 для LAW2, 27, 32, 36"
"Ishell=24 (QEPH)", "0,015 для всех остальных материалов"
"Иш3н= 1, 2, 31", "0.0"
"Иш3н=30 (ДКТ18)", "0.0"
"Любой Ишелл, Иш3н", "0,05 для LAW65"

8. I

толстый - Результирующие напряжения оболочки

флаг расчета

• Итик автоматически

установлено в 1 для материала LAW32

• Ithick =1, маленький

опция деформации автоматически деактивируется в соответствующем типе элемент

9. I

плас - Напряжение в плоскости оболочки

Флаг пластики

• Рекомендуется использовать Iplas = -1, если Ithick = -1.

• Если Iplas =1, маленький

опция деформации автоматически деактивируется в соответствующем типе элемент

10. Глобальная интеграция,

0 - Глобальная интеграция совместима только с материалом LAW1. - Модели отказов недоступны с глобальной интеграцией для

ракушки.

• Файлы состояния (/STATE/DT, которые создают

/INISHE и /INISH3N) не являются совместим с глобальной интеграцией.

• Автоматически устанавливается на

N=3 для другого материала законы.

11. Правила удаления элемента

    используется с

P_thick неудача и

модели отказов:

• P_thick неудача определено в

  как в свойстве, так и в модели(ях) отказа (

  /FAIL )

  считаются причиной отказа элемента.

  • P_thickfail >

0 определяет долю неудавшейся толщины. При этом используется величина толщины, назначенная для каждой интеграции. точка.

• P_thickfail

<0 определяет процент неудачной интеграции точки. При этом используется номер точки интеграции.

• Минимум абсолютного значения, определенного в свойстве оболочки или

в карте критерия отказа используется для срабатывания элемента неудача.

• Для полностью интегрированных оболочек (Ishell =12) действуют правила, описанные выше для недостаточно интегрированных.

Shells применяется к каждой точке Гаусса отдельно. P_thickfail критерий проверяется для всех толщин точек интегрирования для каждого точка Гаусса в плоскости. Элемент удаляется только тогда, когда все точки Гаусса достичь P_thickfail критерий.

• P_thickfail определено в

свойство и модель(и) отказа (/FAIL) должны используйте тот же знак. В противном случае P_thickfail определенное в свойстве, принимает тот же знак, что и значение, определенное в свойстве. Карта критериев отказа /FAIL.

• Правила P_thickfail

не используется с моделями отказов, определенными в законах о материалах. Это используется только для модели отказа, определенной с помощью /FAIL.

• По умолчанию P_thickfail

=1,0 в свойстве.

12. I

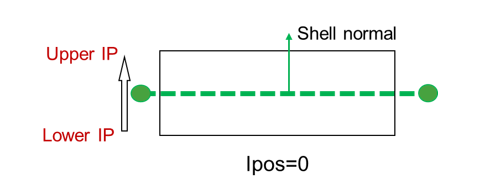

позиция : Положение оболочки или смещение толщины: - I

позиция = 0 : Без смещения оболочки .. image:: images/prop_type1_shell_starter_r_ipos_0.png

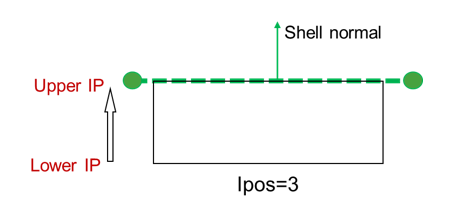

• I позиция = 3 : Верхняя поверхность совпадает с элементом

  средняя поверхность.

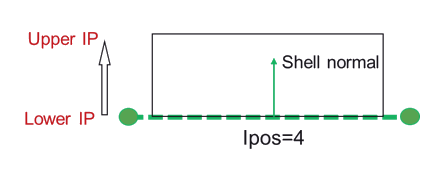

• I позиция = 4 : Нижняя поверхность совпадает с элементом

  средняя поверхность.
