/INIMAP1D/FILE
Radioss 2025.1
Основное руководство
Этот мануал предоставляет детализированный список всех ключевых слов и опций для ввода в Radioss.
Начальные условия
Ключевое слово в блоковом формате
/INIMAP1D/FILE
Ключевое слово в блоковом формате
Проекция одномерных скоростей и термодинамических значений в 2D или 3D пространство с использованием сферических, цилиндрических или плоских методов отображения. Проецированные результаты используются с материалами /ALE/EULER.
Формат
/INIMAP1D /FILE / inimap1d_ID inimap1d_title type node_ID1 node_ID2 grbric_ID grquad_ID grtria_ID Filename
Определение
Поле |
Содержание |
Пример в СИ |
|---|---|---|
inimap1d_ID |
Идентификатор блока Inimap1d. |
(Целое число, максимум 10 цифр) |
inimap1d_title |
Заголовок блока Inimap1d. |
(Символьный, максимум 100 символов) |
type |
Тип начального отображения. |
(Целое число) |
node_ID1 |
Идентификатор узла 1. |
(Целое число, максимум 10 цифр) |
node_ID2 |
Идентификатор узла 2, только если type = 1 или 2. |
(Целое число, максимум 10 цифр) |
grbric_ID |
Группа кирпичей для инициализации. |
(Целое число) |
grquad_ID |
Группа квадов для инициализации. |
(Целое число) |
grtria_ID |
Группа триа для инициализации. |
(Целое число) |
Filename |
Файл, созданный предыдущим одномерным запуском с /STATE/INIMAP1D/FILE. |
(Символьный) |
Комментарии
Опция может быть использована для инициализации 2D или 3D симуляции из результатов 1D симуляции, потенциально полученной из внешнего решателя. Доступны три различных типа инициализации в зависимости от параметра type:
type = 1: выполняется плоская инициализация, где 1D результаты проецируются на плоскость, нормальную к вектору, определенному от node_ID1 до node_ID2. Значения абсциссы в входной функции - это расстояние вдоль нормали плоскости. Ординаты из входной функции являются постоянной величиной для всей плоскости на заданном расстоянии вдоль нормали. См. Рисунок 1 и Рисунок 2.
type = 2: выполняется цилиндрическая инициализация, где локальная ось z цилиндра определяется от node_ID1 до node_ID2. Значения абсциссы в входной функции - это радиальное расстояние от локальной оси z цилиндра. Ординаты из входной функции являются постоянной величиной для всей цилиндрической поверхности на заданном радиальном расстоянии. См. Рисунок 3 и Рисунок 4.
type = 3: выполняется сферическая инициализация, используя начало, определенное node_ID1. Значения абсциссы в входной функции - это радиальное расстояние от начала. Ординаты из входной функции являются постоянной величиной для всей сферической поверхности на заданном радиальном расстоянии. См. Рисунок 5 и Рисунок 6.
Если используется взрывчатый материал LAW5 (JWL) в качестве подматериала, проекция будет производиться с учетом того, что весь взрывчатый материал сгорел (фракция горения = 1.0). Проекция будет выполнена только с продуктами детонации с фракцией горения = 1.0.

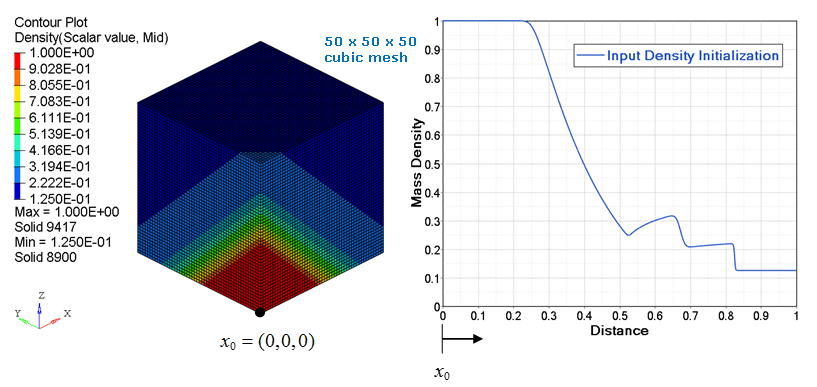

Рисунок 1. Планарное отображение плотности массы (с входной функцией) на кубической сетке 50 x 50 x 50.

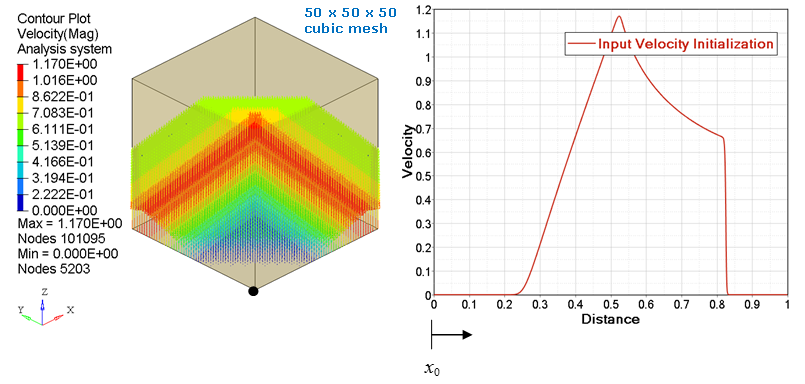

Рисунок 2. Планарное отображение скорости (с входной функцией) на кубической сетке 50 x 50 x 50.

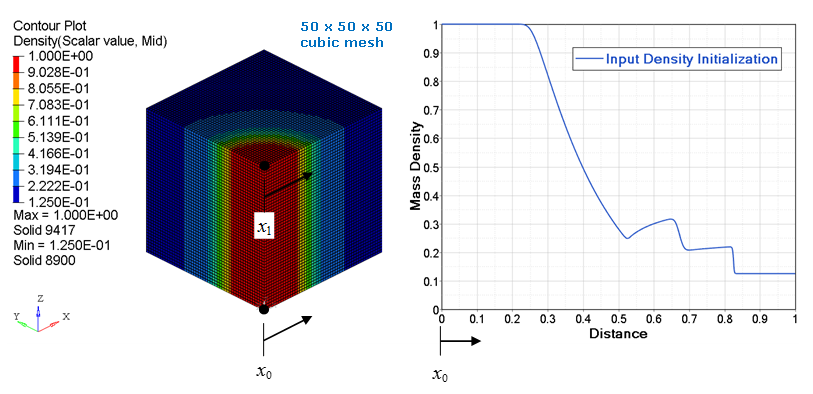

Рисунок 3. Цилиндрическое отображение плотности массы (с входной функцией) на кубической сетке 50 x 50 x 50.

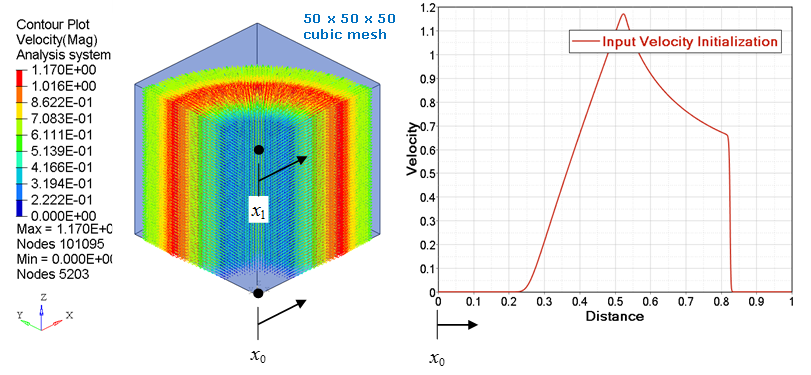

Рисунок 4. Цилиндрическое отображение скорости (с входной функцией) на кубической сетке 50 x 50 x 50.

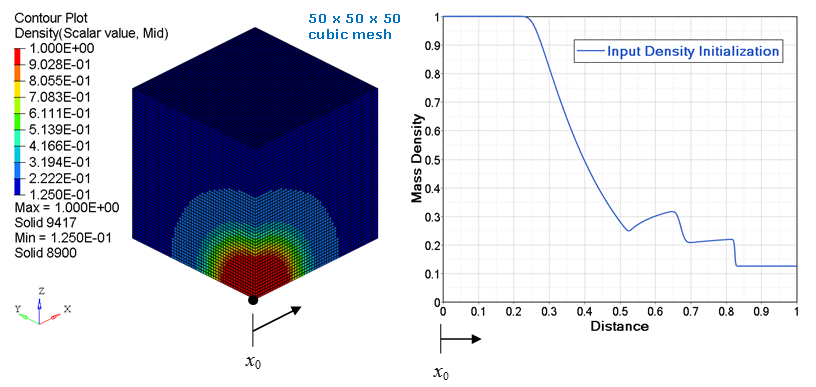

Рисунок 5. Сферическое отображение плотности массы (с входной функцией) на кубической сетке 50 x 50 x 50.

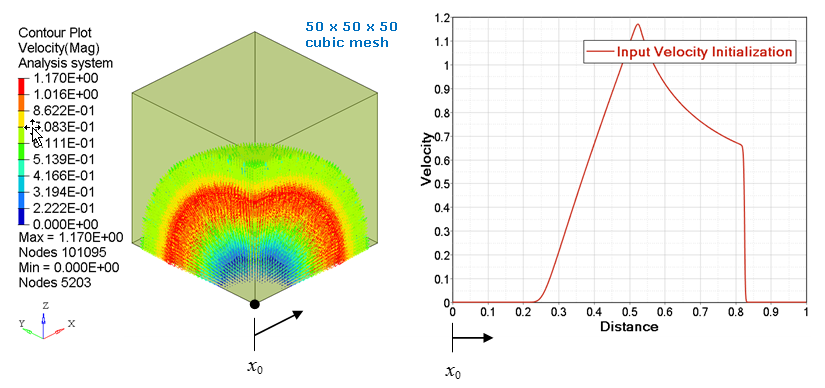

Рисунок 6. Сферическое отображение скорости (с входной функцией) на кубической сетке 50 x 50 x 50.
