/MONVOL/FVMBAG2

Ключевое слово формата блока описывает метод конечного объема Airbag, который имеет упрощенный ввод, аналогичный

/MONVOL/FVMBAG1.

• Газовые материалы указаны в отдельных карточках /MAT/GAS.

• Состав впрыскиваемой газовой смеси и свойства форсунок указаны в

отдельный /PROP/INJECT1 или Карты /PROP/INJECT2.

Формат

/MONVOL/FVMBAG2/monvol_ID/unit_ID	/MONVOL/FVMBAG2/monvol_ID/unit_ID	/MONVOL/FVMBAG2/monvol_ID/unit_ID	/MONVOL/FVMBAG2/monvol_ID/unit_ID	/MONVOL/FVMBAG2/monvol_ID/unit_ID	/MONVOL/FVMBAG2/monvol_ID/unit_ID	/MONVOL/FVMBAG2/monvol_ID/unit_ID	/MONVOL/FVMBAG2/monvol_ID/unit_ID	/MONVOL/FVMBAG2/monvol_ID/unit_ID	/MONVOL/FVMBAG2/monvol_ID/unit_ID
monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title
surf_IDex	surf_IDin	Hконв	Hконв	Ih3d
mat_ID				Пекст	Пекст	T0	T0		Это

Количество форсунок .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"Нжет", "", "", "", "", "", "", "", "", ""

Повторите следующую строку N реактивный самолет раз, чтобы

определить каждую форсунку

inject_ID	sens_ID	surf_IDinj

Количество вентиляционных отверстий и пористых тканевых поверхностей .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"Нвент", "Нпорсерфинг", "", "", "", "", "", "", "", ""

Определять N вентиляционное отверстие вентиляционные отверстия (четыре линии

на каждое вентиляционное отверстие и дополнительную линию для вентиляционного отверстия Chemkin)

surf_IDv	Яформа	Авент	Авент	Бвент	Бвент			vent_title	vent_title
Тстарт	Тстарт	Тстоп	Тстоп	\(\Delta P_{def}\)	\(\Delta P_{def}\)	\(\Delta tP_{def}\)	\(\Delta tP_{def}\)		ИдтПдеф
fct_IDt	fct_IDP	fct_IDA		Fшкалет	Fшкалет	FscaleP	FscaleP	FscaleA	FscaleA
fct_IDt’	fct_IDP’	fct_IDA’		Fscalet’	Fscalet’	FscaleP’	FscaleP’	FscaleA’	FscaleA’

Данные модели Чемкина (только чтение) I форма =2 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"fct_IDv", "", "Фскалев", "Фскалев", "", "", "", "", "", ""

Определять N серфинг пористые поверхности (две

линии на вентиляционное отверстие и дополнительная линия для определения пористости по Хемкину)

surf_IDps	Iformps	Яблокировка						surface_title	surface_title
Тстарт	Тстарт	Тстоп	Тстоп	\(\Delta P_{def}\)	\(\Delta P_{def}\)	\(\Delta tP_{def}\)	\(\Delta tP_{def}\)

Данные модели Чемкина (читаются только в том случае, если Яформа ps = 2) .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"fct_ID_psV", "", "Fscale_psV", "Fscale_psV", "", "", "", "", "", ""

Числовые параметры и параметры сетки .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"Цгмерг", "Цгмерг", "Твич", "Твич", "", "переключатель", "Псвитч", "Псвитч", "", ""
":math:`\Delta T_{sca}`", ":math:`\Delta T_{sca}`", ":math:`\Delta T_{min}`", ":math:`\Delta T_{min}`", "", "", "", "", "", ""

Определение

Поле	Содержание	Пример единицы СИ
monvol_ID	Контролируемый объем идентификатор.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
monvol_title	Контролируемый объем заголовок.(Символ, максимум 100 символов)
surf_IDex	Внешняя поверхность идентификатор. 1 2 (целое число)
surf_IDin	Внутренняя поверхность идентификатор. (Целое число)
Hконв	Коэффициент теплопередачи. 17(Реал)	\([\frac{W}{m^{2}K}]\)
Ih3d	H3D-экспорт флага многогранных центроидов. -1 (по умолчанию) Отключено 1 Включено (Целое число)
mat_ID	Исходный газовый материал идентификатор.(Целое число)
Пекст	Внешний давление.(Реальное)	\([Pa]\)
T0	Начальный температура.По умолчанию = 295К (реальная)	\([K]\)
Это	Флаг сдвига времени. Активен. только если указан хотя бы один датчик впрыска. Определяет сдвиг времени для вариантов вентиляции и пористости при закачке начинается во время срабатывания, указанное в датчике. = 0 (по умолчанию) =1 и 2 Устарело. =3 Все варианты смещены. 7 (Целое число)
Нжет	Количество форсунки.(Целое число)
inject_ID	Свойство инжектора идентификатор.(Целое число)
sens_ID	Датчик идентификатор.(Целое число)
surf_IDinj	Поверхность инжектора идентификатор (должен быть разным для каждого инжектор).(Целое число)
Нвент	Количество вентиляционных отверстий отверстия.(Целое число)
Нпорсерфинг	Количество пористых поверхностей. (Целое число)
surf_IDv	Площадь вентиляционных отверстий идентификатор.(Целое число)
Яформа	Вентиляционная формула. 5 = 0 Установить на 1 = 1 (по умолчанию) Изентальпийский = 2 Чемкин = 3 Местный = 4 Изентальпический с возможным газом (mat_ID) приток. (Целое число)
Авент	Если surf_IDv ≠ 0: коэффициент масштабирования вентиляционного отверстия. площадь отверстия. По умолчанию = 1,0 (реальное)
Если surf_IDv = 0: вентиляционное отверстие. area.Default = 0,0 (Реальное)	\([m^{2}]\)
Бвент	Если surf_IDv ≠ 0: коэффициент масштабирования включен. Затронутая площадь вентиляционного отверстия. По умолчанию = 1,0 (Реальное)
Если surf_IDv = 0: Бвент это сбрасывается на 0 для площади вентиляционного отверстия. По умолчанию = 0,0 (реальное)	\([m^{2}]\)
vent_title	Вентиляционное отверстие заголовок.(Символ, максимум 20 символов)
Тстарт	Время начала для вентиляция.По умолчанию = 0 (Реальный)	\([s]\)
Тстоп	Остановить время для вентиляция.По умолчанию = 1030 (Реальное)	\([s]\)
\(\Delta P_{def}\)	Разница давлений в Мембрана с открытым вентиляционным отверстием. \(\Delta P_{def}=P_{def}−P_{ext}\) По умолчанию = 0 (Реал)	\([Pa]\)
\(\Delta tP_{def}\)	Минимальная продолжительность давления превышает Pdef до мембрана с открытым вентиляционным отверстием. По умолчанию = 0 (Реальный)	\([s]\)
ИдтПдеф	Флаг задержки времени, когда \(\Delta P_{def}\) достигается: = 0 Давление должно пройти \(\Delta P_{def}\) во время \(\Delta tP_{def}\) совокупное время до активируйте вентиляцию. = 1 Вентиляция активирована \(\Delta tP_{def}\) после \(\Delta P_{def}\) достигается. (Целое число)
fct_IDt	Масштабный коэффициент площади вентиляционного отверстия Идентификатор функции времени. (Целое число)
fct_IDP	Масштабный коэффициент площади вентиляционного отверстия идентификатор функции давления. (Целое число)
fct_IDA	Масштабный коэффициент площади вентиляционного отверстия по сравнению с идентификатором функции площади. (Целое число)
Fшкалет	Масштабный коэффициент для fct_IDt.По умолчанию = 1,0 (Реальный)
FscaleP	Масштабный коэффициент для fct_IDP.По умолчанию = 1,0 (Реальный)
FscaleA	Масштабный коэффициент для fct_IDA.По умолчанию = 1,0 (Реальный)
fct_IDt’	Масштабный коэффициент площади вентиляционного отверстия идентификатор функции времени во время контакт.(Целое число)
fct_IDP’	Масштабный коэффициент площади вентиляционного отверстия в зависимости от идентификатора функции давления во время контакт.(Целое число)
fct_IDA’	Масштабный коэффициент площади вентиляционного отверстия по сравнению с идентификатором функции затронутой поверхности во время контакт.(Целое число)
Fscalet’	Масштабный коэффициент для fct_IDt’.По умолчанию = 1,0 (Реальный)
FscaleP’	Масштабный коэффициент для fct_IDP’.По умолчанию = 1,0 (Реальный)
FscaleA’	Масштабный коэффициент для fct_IDA’.По умолчанию = 1,0 (Реальный)
fct_IDv	Функция скорости оттока идентификатор (модель Чемкина, только если Iform = 2).(Целое число)
Фскалев	Масштабный коэффициент включен fct_IDv.По умолчанию = 1,0 (Реальный)	\([\frac{m}{s}]\)
surf_IDps	Пористая поверхность идентификатор.(Целое число)
Iformps	Формулировка пористости. = 1 (по умолчанию) Бернулли (Ван и Нефске). = 2 Чемкин. = 3 Грефе. (Целое число)
Яблокировка	Блокировать пористый флаг утечки, когда в контакте (Иформпс > 0). 15 = 0 Нет = 1 Да (Целое число)
surface_title	Пористая поверхность заголовок.(Символ, максимум 20 символов)
fct_ID_psV	Скорость истечения в зависимости от Идентификатор функции относительного давления. (Целое число)
Fscale_psV	Масштабный коэффициент включен fct_ID_psV.По умолчанию = 1,0 (Реальный)	\([\frac{m}{s}]\)
Цгмерг	Фактор глобального слияния. 16 По умолчанию = 0,02 (реальное)
Твич	Количество времени после время срабатывания подушки безопасности для переключения с FVM на UP (равномерное давление) формулировка. 20По умолчанию = 1e30 (Реал)	\([s]\)
переключатель	Флаг переключения с FVM на UP. = 0 (по умолчанию) Нет переключения на равномерное давление. Метод конечных объемов используется. = 1 Переход на равномерное давление осуществляется при любом Псвитч или Твич критерии достигнуты. = 2 Переключение на один конечный объем осуществляется, когда либо Псвитч или Твич критерии достигнуты. (Целое число)
Псвитч	Соотношение стандарта FV отклонение давления от среднего давления, что приводит к повышению FVM переключатель. 22По умолчанию = 0,0 (Реал)
\(\Delta T_{sca}\)	Масштабный коэффициент для подушки безопасности шаг времени. Использование /DT/FVMBAG в движке переопределить это значение. По умолчанию = 0,9.
\(\Delta T_{min}\)	Минимальный шаг по времени для подушка безопасности. Использование /DT/FVMBAG в двигателе приведет к переопределить это значение.

Комментарии

1. Внешняя поверхность подушки безопасности

следует строить только из 4- и 3-узловых элементов оболочки. Подушка безопасности внешняя поверхность не может быть определена ни с опцией /SURF/SEG, ни с /SURF/SURF, если недра определены в /SURF/SEG.

2. Внешние поверхности должны

составить замкнутый объем с нормалями, ориентированными наружу.

3. Правильные единицы измерения модели

должно быть определено в /BEGIN или локальном /UNIT на который ссылается unit_ID. Задаются газовые константы, скорость впрыска и предварительно заданные газовые материалы. на основе единиц, определенных в модели.

4. Давление и температура

внешний воздух, а начальное давление и температура воздуха внутри подушки безопасности установите Pext и T0.

5. Выпуск воздуха через вентиляционное отверстие

   отверстия:

Если Iform = 1,

Скорость вентиляции рассчитывается по уравнению Бернулли с использованием местного давления в подушка безопасности.

Скорость выхода определяется выражением: \(u^{2}=\frac{2\gamma}{\gamma−1}\frac{P}{\rho}(1−(\frac{P_{ext}}{P})^{\frac{\gamma−1}{\gamma}})\) Массовый расход определяется по формуле: Если Iформ = 2,

Скорость вентиляции рассчитывается по уравнению Хемкина:

\(v=Fscale_{v}⋅f_{v}(P−P_{ext})\) Где,

\(f_{v}\) определяется fct_IDv.

Если

Иформ = 3, скорость истечения равна составляющей локальной скорости жидкости нормально для поверхности вентиляционного отверстия. Локальная плотность и энергия используются для расчета выход массы и энергии через отверстие.

6. Когда нет датчика

   который активирует закачку газа, вентиляционные отверстия и пористость становятся активными, если

   время

T становится больше, чем T начинать , или если давление P превышает P защита значение дольше, чем

время указано в

\(\Delta tP_{def}\) .

7. Когда хотя бы один из

   форсунки активируются датчиком, затем активация вентиляции и пористости

   параметры контролируются

I ТТФ . Тиндж

это время, когда первая форсунка активируется датчик.

I ТТФ = 0 .. csv-table:

:header: "", "Вентиляция,   Пористость"
:widths: 50, 50
"Активация", "Когда   :math:`P>\Delta P_{def}`   дольше, чем время   :math:`\Delta tP_{def}`  , или   :math:`T>T_{start}`"
"Деактивация", "Тстоп"
"Зависит от времени   функции", "Нет   сдвиг"

I ТТФ = 3 .. csv-table:

:header: "", "Вентиляция,   Пористость"
:widths: 50, 50
"Активация", "Когда   :math:`T>T_{inj}`   и   :math:`P>\Delta P_{def}`   дольше, чем время   :math:`\Delta tP_{def}`  , или   :math:`T>T_{inj}+T_{start}`"
"Деактивация", ":math:`T_{inj}+T_{stop}`"
"Зависит от времени   функции", "Сдвинуто   :math:`T_{inj}+T_{start}`"

Все остальные связанные кривые активны, когда соответствующие

активна опция вентиляции, пористости или связи.

Разнообразие

Ценности Ittf исходят из исторические причины. Ценности Иттф=1 и 2 устарели и не должны использоваться. Обычные значения: Иттф=0 (без смены) или Иттф=3 (все относительные опции сдвигаются на Тиндж).

8. If

surf_ID v ≠ 0 ( surf_ID v определена) площадь вентиляционного отверстия

вычисляется как:

\(vent_holes_area=A_{vent}⋅f_{A}(\frac{A}{A_{0}})⋅f_{t}(t)⋅f_{P}(P−P_{ext})\) Где, \(A\) Площадь поверхности surf_ID v \(A_{0}\) Начальная площадь поверхности surf_ID v \(f_{t}\) , \(f_{P}\) и \(f_{A}\) Функции fct_ID t , fct_ID P и fct_ID A

9. В случае активированного

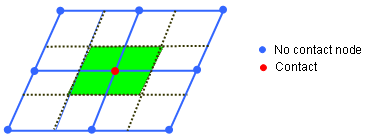

   Вентиляционное закрытие Поверхность вентиляционных отверстий рассчитывается как:

\(vent_holes_area=A_{vent}⋅A_{non_impacted}⋅f_{t}(t)⋅f_{P}(P−P_{ext})⋅f_{A}(\frac{A_{non_impacted}}{A_{0}})\) \(+B_{vent}⋅A_{impacted}⋅f_{t^{′}}(t)⋅f_{P^{′}}(P−P_{ext})⋅f_{A^{′}}(\frac{A_{impacted}}{A_{0}})\) С пораженной поверхностью: \(A_{impacted}=\underset{e\inS_{vent}}{\sum}\frac{n_{c}(e)}{n(e)}A_{e}\) и неповрежденная поверхность: \(A_{non_impacted}=\underset{e\inS_{vent}}{\sum}(1−\frac{n_{c}(e)}{n(e)})A_{e}\) .. image:: images/monvol_fvmbag2_starter_r_image12.png

alt

Изображение 12

(Рисунок 1.)

Где для каждого элемента e из вентиляционных отверстий surf_ID v , \(n_{c}(e)\) означает количество затронутых узлов среди \(n(e)\) узлы, определяющие

элемент.

A0 – начальная площадь

поверхность surf_IDv

футы,

ФП и fA являются функциями fct_IDt, fct_IDP и fct_IDA

футы,

fP’ и fA’ являются функциями fct_IDt’, fct_IDP’ и fct_IDA’

10. Radioss завершается ошибкой стартера, если surf_IDv = 0 (surf_IDv не определен) для вентиляции Chemkin

формулировка (Iform=2).

11. Функции

fct_IDt и fct_IDP равны 1, если они не указаны (нулевой идентификатор).

12. Функция

Предполагается, что fct_IDA будет равно 1, если оно не указано.

13. Для учета контактов

закупорка вентиляционных отверстий и пористых участков поверхности, флаг IBAG должно быть установлено на 1 в соответствующих интерфейсах (строка 3 интерфейса /INTER/TYPE7 или /INTER/TYPE23). Если нет, то узлы, затронутые интерфейсом, не считаются затронутыми узлами в предыдущая формула для Aimpacted и Anon_impacted.

14. Утечка из-за пористости

    составов, массовый расход вытекающего вещества рассчитывается как:

• Яформа ps = 1 \(\dot{m}_{out}=A_{eff}\sqrt{2P\rho}Q^{\frac{1}{\gamma}}\sqrt{\frac{\gamma}{\gamma−1}[1−Q^{\frac{\gamma−1}{\gamma}}]}\) (Изэнтропический - Ван Нефске)

• Яформа ps = 2 \(\dot{m}_{out}=A_{eff}\rhov(P−P_{ext})\) Где, v – скорость истечения газа

(Чемкин).

• Яформа ps = 3 \(\dot{m}_{out}=A_{eff}\sqrt{2\rho(P−P_{ext})}\) (Грефе)

Эффективная площадь вентиляции

Aeff вычисляется в соответствии с входными данными /LEAK/MAT для ткани материалы ТИПА 19 или ТИП58.

15. Если блокировка утечки

    активирован,

Яблокировка = 1 , эффективный

Вентиляционная зона изменяется следующим образом:

\(A_{eff}=A_{non_impacted}\) \(A_{non_impacted}\)

это неударная поверхность

блокировка будет активна только при наличии флага

IBAG установлено в 1 в соответствующих контактных интерфейсах (строка 3 интерфейс ТИП7, ТИП19 и ТИП23).

16. Когда конечный том выходит из строя

    в процессе наполнения подушки безопасности (объем становится отрицательным, внутренние

    масса или энергия становятся отрицательными), он сливается с одним из своих соседей так, что

    расчет можно продолжать. Используются два подхода к слиянию:

• Глобальное слияние: конечный объем объединяется, если его объем становится меньше.

чем определенный коэффициент, умножающий средний объем всех конечных объемы. Флаг Игмерг определяет если средний объем, который следует использовать, является текущим средним объемом (Igmerg =1) или начальное среднее (Igmerg =2). Коэффициент, дающий минимальный объем от среднего объема, равен Cgmerg.

• Слияние, зависящее от шага по времени: если шаг по времени для конечного объема

становится меньше значения, определенного в /DT/FVMBAG, конечный объем объединяется с соседними конечными объемами.

17. Потерянный тепловой поток

    предоставлено:

\(\dot{Q}(x,t)=H_{conv}⋅Area(x,t)⋅(T(x,t)−T_{0})\)

18. Если элемент вентиляционного

    поверхность отверстия (

surf_ID v ) принадлежит инжектору ( surf_ID инъекция ) он будет игнорироваться из вентиляции

дыра. Постоянный поправочный коэффициент

f вычисленный в момент времени t=0, равен

наносится на всю поверхность вентиляционного отверстия:

\(f=\frac{S_{vent}}{S_{vent}−S_{injector}}\)

19. Если элемент пористый

поверхность также принадлежит инжектору (surf_IDinj), она будет игнорироваться из пористого поверхность.

20. Время переключаться

Переключиться на равномерное давление относительно времени выстрела.

21. С опцией

Переключатель=2, подушка безопасности всегда рассчитывается методом конечных объемов, даже если только 1 конечный объем объем остается. Параметры газа идентичны до и после перехода на один конечный объем. Могут наблюдаться некоторые изменения давления или параметров газа. с переходом на метод равномерного давления (Переключатель=1).

22. P

выключатель есть

отношение стандартного отклонения давления конечного объема к подушке безопасности

среднее давление.

\(P_{switch}=\frac{SD(FV pressure)}{Average pressure}\) Это соотношение можно вывести с помощью

/TH/MONVOL переменная UPCRIT. Pswitch приближается к нулю поскольку давление в каждом конечном объеме приближается к среднему давлению в подушка безопасности.
