/PROP/TYPE51
- Ключевое слово формата блока. Это свойство используется для определения
свойство оболочки с использованием подхода «стек и слой». Можно определить несколько точек интеграции по толщине каждого слоя.
Описание
Два возможных формата ввода: - Один стек, описывающий порядок слоев, каждый слой может иметь разные
форму, связывая группы элементов со слоем.
Последовательность подстеков («SUB»), состоящая из нескольких слоев.
интерфейс между подстеками определяется с помощью INT строка(ы) опционов.
Входные данные могут быть либо «подстеками», либо слоями, но не тем и другим.
Формат
/PROP/TYPE51/prop_ID/unit_ID |
/PROP/TYPE51/prop_ID/unit_ID |
/PROP/TYPE51/prop_ID/unit_ID |
/PROP/TYPE51/prop_ID/unit_ID |
/PROP/TYPE51/prop_ID/unit_ID |
/PROP/TYPE51/prop_ID/unit_ID |
/PROP/TYPE51/prop_ID/unit_ID |
/PROP/TYPE51/prop_ID/unit_ID |
/PROP/TYPE51/prop_ID/unit_ID |
/PROP/TYPE51/prop_ID/unit_ID |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
Ишелл |
Исмстр |
Иш3н |
Идрилл |
P_thickfail |
P_thickfail |
Z0 |
Z0 |
||
hm |
hm |
hf |
hf |
hr |
hr |
dm |
dm |
dn |
dn |
Ашир |
Ашир |
Iint |
толстый |
Фексп |
Фексп |
||||
VX |
VX |
VY |
VY |
VZ |
VZ |
skew_ID |
Йорт |
Ипос |
IP |
По слоям (Каждый слой на две строки, см. пример) .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"Pply_IDi", ":math:`\varphi_{i}`", ":math:`\varphi_{i}`", "Zi", "Zi", "P_thicklfail_i", "P_thicklfail_i", "F_weighti", "F_weighti", ""
"Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой"
Или по подстеку (каждый подстек на четыре строки, см. пример) .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"Саб", "Нсуб", "Подплин", "", "", "", "", "", "", ""
"Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека"
"Pply_IDi", ":math:`\varphi_{i}`", ":math:`\varphi_{i}`", "Zi", "Zi", "P_thicklfail_i", "P_thicklfail_i", "F_weighti", "F_weighti", ""
"Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой"
Необязательно (каждое соединение между двумя подстеками на линию): .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"INT", "Pply_IDt", "Pply_IDb", "", "", "", "", "", "", ""
Определение
Поле |
Содержание |
Пример единицы СИ |
|---|---|---|
prop_ID |
Недвижимость идентификатор.(Целое число, максимум 10 цифр) |
|
unit_ID |
(Необязательно) Идентификатор единицы измерения. (Целое число, максимум 10 цифр) |
|
prop_title |
Недвижимость заголовок.(Символ, максимум 100 символов) |
|
Ишелл |
Формулировка элемента оболочки флаг. 2 = 0 Используйте значение в /DEF_SHELL. = 1 По умолчанию, если /DEF_SHELL не определен Q4, вязкоупругие режимы песочных часов, ортогональные деформация и жесткие режимы (Белычко). = 2 Q4, вязкоупругие песочные часы без ортогональности. (Холлквист). = 3 Q4, упругопластические песочные часы с ортогональностью. = 4 Q4 с улучшенной формулировкой типа 1 (ортогонализация для деформированных элементов). = 12 QBAT состав оболочки. = 24 QEPH состав оболочки. (Целое число) |
|
Исмстр |
Оболочка малого штамма флаг формулировки. 3 = -1 Автоматически устанавливать лучшее значение в соответствии с элементом тип и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Малая деформация от времени = 0 (совместима с новой формулой) со всеми другими флагами формулировок). = 2 По умолчанию, если /DEF_SHELL не определен Полные геометрические нелинейности с возможной небольшой деформацией. активация рецептуры в Radioss Engine (опция /DT/Eltyp/Keyword3/Iflag). = 4 Полные геометрические нелинейности (в Radioss Engine, опция /DT/SHELL/CST не имеет эффект). (Целое число) |
|
Иш3н |
3-узловой элемент оболочки флаг формулировки. = 0 Используйте значение в /DEF_SHELL. = 1 Стандартный треугольник (С0). = 2 По умолчанию, если /DEF_SHELL не определен Стандартный треугольник (С0) с модификацией для больших вращение. = 30 ДКТ18 = 31 DKT_S3, основанный на DTK12 BATOZ (см. Библиотеку элементов в Теоретическое пособие). (Целое число) |
|
Идрилл |
Степень свободы сверления флаг жесткости. 7 = 0 Используйте значение в /DEF_SHELL. = 1 Да. = 2 По умолчанию, если /DEF_SHELL не определен. Нет. (Целое число) |
|
P_thickfail |
Доля неудачных толщина для удаления элемента оболочки. 14 -1,0 ≤ P_thickfail ≤ 0 Доля неудачных точек интеграции через толщина. 0,0 ≤ P_thickfail ≤ 1,0 Доля неудавшейся толщины. По умолчанию = 1,0 (реальное) |
|
Z0 |
Расстояние от оболочки элемент к нижней поверхности слоев. 10 Это следует учитывать, если Ipos = 2.Default = 0.0 (Real) |
|
hm |
Песочные часы с мембраной оболочки коэффициент. 4По умолчанию = 0,01 По умолчанию = 0,1 для тип песочных часов 3 (Ishell =3)(Реальный) |
|
hf |
Оболочка вне плоскости песочные часы.По умолчанию = 0,01 (Реальное) |
|
hr |
Песочные часы вращения снаряда коэффициент.По умолчанию = 0,01 По умолчанию = 0,1 для песочных часов тип 3 (Ishell =3)(Реальный) |
|
dm |
Демпфирование мембраны оболочки. По умолчанию = 0,05 для /MAT/LAW25 (COMPSH) и /MAT/LAW65 (ELASTOMER).По умолчанию = 0,05 для Ishell=12 (QBAT)По умолчанию = 0,015 для Ishell=24 (QEPH) + LAW36 и LAW43 (реальный) |
|
dn |
Числовое демпфирование оболочки. 5Используется только для Ishell =12 и 24. По умолчанию =0,015 для Ishell =24 (QEPH)По умолчанию =0,001 для Ishell =12 (QBAT)По умолчанию =0,0001 для Ish3n =30 (DKT18)(Real) |
|
Ашир |
Коэффициент сдвига. По умолчанию: Значение Рейсснера: 5/6 (Реал) |
|
Iint |
Интеграция толщины рецептура – по толщине слоя (слоя). 1 = 0 Установите на 1. = 1 (по умолчанию) Единая схема интеграции (равномерное распределение точки интеграции по толщине слоя). = 2 Таблица схемы интегрирования Гаусса (Целое число) |
|
толстый |
Результирующие напряжения оболочки флаг расчета. = -1 Автоматически устанавливать лучшее значение в соответствии с элементом тип и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Учитывается изменение толщины. = 2 По умолчанию, если /DEF_SHELL не определен Толщина постоянная. (Целое число) |
|
Фексп |
Экспонента уравнение нормализации, используемое для расчета подавления элементов критерий. 14 \(F_{exp}\ge1.0\) По умолчанию = 1,0 (Реал) |
|
VX |
X-компонент для справки вектор. 8По умолчанию = 1,0 (Реальное) |
|
VY |
Компонент Y для справки вектор.По умолчанию = 0,0 (Реальный) |
|
VZ |
Z-компонент для справки вектор.По умолчанию = 0,0 (Реальный) |
|
skew_ID |
Идентификатор наклона для опорный вектор. 8По умолчанию = 0 (Целое число) |
|
Йорт |
Ортотропная система флаг формулировки для опорного вектора. = 0 (по умолчанию) Первая ось ортотропии поддерживается постоянной. угол относительно оси X ортонормированного система координат совращательного элемента. = 1 Первое направление ортотропии постоянно относительно к неортонормированной системе деформированных элементов. |
|
Ипос |
Флаг позиционирования Ply для опорный вектор. 10 = 0 (по умолчанию) Положения слоев рассчитываются автоматически с учетом для толщины слоя. Согласованность глобальной толщины по сумме толщин слоев автоматически проверил. = 1 Все положения слоев по толщине элемента определяемый пользователем. Несколько слоев могут иметь одинаковые специальные позиция. Общая толщина в этом случае не проверяется, поскольку оно не должно быть равно сумме слоев толщины. = 2 Нижняя часть компоновки слоев находится на Z0 из оболочки Средняя поверхность элемента. = 3 Верхняя часть макета слоя совпадает с элементом средняя поверхность. = 4 Нижняя часть компоновки слоев совпадает с Средняя поверхность элемента. (Целое число) |
|
IP |
Базовое направление в самолет-ракушка. 8 = 0 (по умолчанию) Используйте 1-е направление skew_ID или вектор \(V\) (если skew_ID не определен) прогнозируется на элементе оболочки. = 20 Определяется связностью элементов (N1,N2) оболочки. элемент. = 22 Определяется с 1-го направления skew_ID проецируется на оболочку элемент и угол фи. (Вектор \(V\) игнорируется). = 23 Определяется из векторного произведения вектора \(V\) и элемент оболочки нормальное направление \(n\) (skew_ID игнорируется). = 25 Определяется исходя из азимутального направления, определенного с помощью локальных цилиндрическая система координат skew_ID (2-е направление). = 26 Определяется с 1-го направления элемента система координат. (Целое число) |
|
Саб |
=Подписчик: Указывает начало определения подстека. 11(нужно оставить оправдано)(Целое число) |
|
Нсуб |
Идентификация подстека число.(Целое число) |
|
Подплин |
Количество слоев в подстек.(Целое число) |
|
Имя подстека |
Название подстек.(Максимум 100 символов) |
|
Pply_IDi |
Идентификатор свойства Ply для слоя я.(Целое число)я = 1, 2, 3, … 200 |
|
\(\varphi_{i}\) |
Угол для слоя я. 8(Реал) |
\([deg]\) |
Zi |
Z-положение слоя я (Зи определяет положение середины слоя). По умолчанию = 0,0 (Реал) |
\([m]\) |
P_thicklfail_i |
Доля неудачных толщина для удаления слоя. 14 -1,0 ≤ P_thicklfaili ≤ 0 Доля неудачных точек интеграции через толщина. 0,0 ≤ P_thicklfaili ≤ 1,0 Доля неудавшейся толщины. По умолчанию = 1,0 (реальное) |
|
F_weighti |
Относительный вес отказа коэффициент для слоя i. 12 14По умолчанию = 1,0 (Реальное) |
|
INT |
(Необязательно) Указывает соединение между двумя подстеками (обязательно). быть выровнено по левому краю).(Целое число) |
|
Pply_IDt |
(Необязательно) Идентификационный номер верхнего слоя нижний подстек. Идентификатор одного из слоев Pply_IDi или Pply_IDj.(Целое число) |
|
Pply_IDb |
(Необязательно) Идентификационный номер нижнего слоя верхний подстек. Идентификатор одного из слоев Pply_IDi или Pply_IDj.(Целое число) |

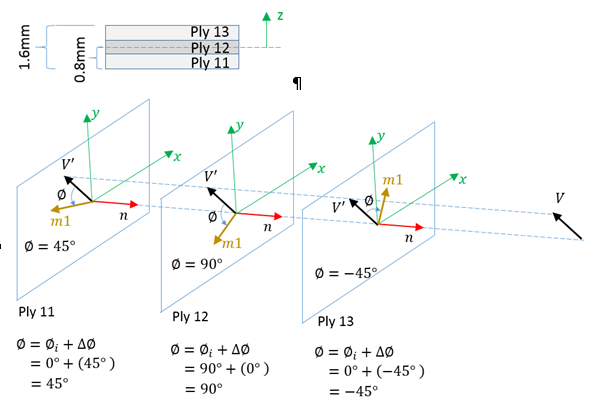

Пример (слой)
В этом примере три слоя. Каждый из трех слоев в этом примере имеет
другое направление материала (направление волокон) и другой материал (который
определяется в каждом слое с
/PROP/TYPE19 ). Три точки интеграции
равномерно распределены по каждому слою.
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/2
unit for prop
# MUNIT LUNIT TUNIT
kg mm ms
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE51/2/2
composite combine by ply
# Ishell Ismstr Ish3n Idrill Pthick_fail Z0
12 0 0 1 0 0
# hm hf hr dm dn
0 0 0 .1 .1
# Ashear Iint Ithick Fexp
0 0 1 1.0
# VX VY VZ skew_ID Iorth Ipos Ip
1 0 1 0 0 0 0
# Pply_IDi PHIi Zi Pthickl_faili F_weighti
11 0 0 0 0
# Pply_IDi PHIi Zi Pthickl_faili F_weighti
12 90 0 0 0
# Pply_IDi PHIi Zi Pthickl_faili F_weighti
13 0 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/11/2
PROP number 11
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 0 0 3 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/12/2
PROP number 12
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
2 .6 0 0 0 3 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/13/2
PROP number 12
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 -45 0 0 3 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
Пример (подстек)
Определение подстека для компоновки слоев.
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#- 1. LOCAL_UNIT_SYSTEm:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/2
unit for prop
# MUNIT LUNIT TUNIT
kg mm ms
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#- 2. GEOMETRICAL SETS:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE51/2/2
composite combine by substack
# Ishell Ismstr Ish3n Idrill Pthick_fail Z0
12 0 0 1 0 0
# hm hf hr dm dn
0 0 0 .1 .1
# Ashear Iint Ithick Fexp
0 0 1 1.0
# VX VY VZ skew_ID Iorth Ipos Ip
0 1 0 0 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 1 4
Top substack
# Pply_IDi PHIi Zi Pthickl_faili F_weighti
11 0 0 0 0
12 90 0 0 0
13 0 0 0 0
14 90 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 2 4
Left substack
# Pply_IDi PHIi Zi Pthickl_faili F_weighti
21 90 0 0 0
22 0 0 0 0
23 90 0 0 0
24 0 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 3 4
Right substack
# Pply_IDi PHIi Zi Pthickl_faili F_weighti
31 90 0 0 0
32 0 0 0 0
33 90 0 0 0
34 0 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 4 3
Middle substack
# Pply_IDi PHIi Zi Pthickl_faili F_weighti
41 90 0 0 0
42 0 0 0 0
43 90 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Int Pply_IDt Pply_IDb
INT 14 21
INT 14 31
INT 43 21
INT 34 41
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/11/2
PROP number 11
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 45 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/12/2
PROP number 12
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 45 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/13/2
PROP number 13
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 45 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/14/2
PROP number 14
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 45 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/21/2
PROP number 21
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 46 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/22/2
PROP number 22
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 46 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/23/2
PROP number 23
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 46 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/24/2
PROP number 24
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 46 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/31/2
PROP number 31
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 47 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/32/2
PROP number 32
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 47 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/33/2
PROP number 33
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 47 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/34/2
PROP number 34
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 47 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/41/2
PROP number 41
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 44 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/42/2
PROP number 42
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 44 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/43/2
PROP number 43
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 44 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
Комментарии
Свойство стека (TYPE51)
используется в сочетании с
/PROP/TYPE19 (PLY) создать
свойства композитов посредством определения на основе слоев.
Каждый слой в стопке определяется с помощью
Pply_IDi или Pply_IDj и может на него можно ссылаться только один раз в стеке. Если идентификаторы слоев используются более одного раза появится сообщение об ошибке.
Каждый слой элемента оболочки может содержать различное (≥ 1) количество
точки интеграции через толщину слоя. То есть, Npt_ply =3 в /PROP/TYPE19 (PLY)
Другая схема интегрирования (равномерное распределение или Гаусс
схема интеграции) может быть определена с помощью опции Iint внутри этого собственность.
I
оболочка , I sh3n – 4-узловая и 3-узловая оболочка
флаг формулировки
Ishell =1,2,3,4 (Q4): исходный
4 узла Раковина Радиосс с песочными часами стабилизация возмущений.
Ishell =24 (QEPH): формулировка
- с физической стабилизацией в виде песочных часов для общего использования.
Ishell =12 (QBAT): изменено
Оболочка BATOZ Q4γ24 с четырьмя точками интеграции Гаусса и уменьшенной интеграция для плоскостного сдвига. Для этого не требуется никакого контроля песочных часов. оболочка.
Иш3н =30 (ДКТ18): BATOZДКТ18
- тонкий корпус с тремя точками интеграции Hammer.
Состав песочных часов является вязкоэластичным для оболочек Q4.
I
смстр - Формула малого штамма - Формула малого штамма активируется со временем
0, if
I смстр =1. Его можно использовать для
более быстрый предварительный анализ, но точность результатов не обеспечивается.
Любая оболочка, для которой
\(\Delta t<\Delta t_{min}\) можно переключиться на небольшую нагрузку
формулировка
Радиосс Вариант двигателя /DT/SHELL/CST , за исключением случаев, когда I смстр =4.
Если Ismstr =1, деформации и
напряжения, которые даны в законах о материалах, являются инженерными деформациями и стрессы; в противном случае это настоящие напряжения и стрессы.
h
h f , и h r - Коэффициенты песочных часов - hm, hf и hr используются только для оболочек Q4. Они должны иметь значение от 0 до
- 0,05.
Для Ishell=3 значения по умолчанию hm и hr равны 0,1, но возможны и большие значения.
d
n - Ракушка
числовой коэффициент демпфирования
Он используется только для I оболочка =12 or 24: - для Ishell =24
(QEPH),DN — это используется для расчета напряжения в виде песочных часов.
для Ishell =12 (QBAT),
dn используется для все условия напряжения, кроме поперечного сдвига.
для Иш3н=30 (ДКТ18),
dn используется только для мембраны.
I
толстый - Результирующие напряжения оболочки
флаг расчета
Если Ithick= 1, малая деформация
опция автоматически деактивируется в соответствующем типе элемент.
I
сверлить -
Флаг жесткости степени свободы сверления
Определение жесткости глубины резкости рекомендуется для неявных решений, особенно
- для метода Рикса и проблем с преобладанием изгиба.
Идрилл доступен для
QEPH, QBAT (Ishell =12, 24) и стандартный элементы оболочки треугольника (С0) (Ish3n = 1, 2).
Угол ортотропии
определяется следующим образом из опорного вектора, определенного в
стек:
\(\varphi=\varphi_{s}+\varphi_{i}+\Delta \varphi+\theta_{drape}\) Где, \(\varphi_{i}\) определяется для каждого слоя в стопке \(\varphi_{s}\) определяется на элементе \(\Delta\varphi\) определяется на слое \(\varphi_{drape}\) определяется в таблице драпировки Опорный вектор \(V\) , определенный с помощью I P , skew_ID или вектор ( V X , V Y , V Z ), описано в Композитные свойства в Руководство пользователя . .. image:: images/prop_type51_starter_r_example_Ip_20.png
(Рисунок 3.)
Пример для I P = 20: .. image:: images/prop_type51_starter_r_prop_type9_ip_20.png
(Рисунок 4.)
Определение направления материала в исходной карточке состояния
(
/INISHE/ORTHO , /INISH3/ORTHO )
перезаписывает направление материала.
В случае эталонных показателей
ориентация направлений анизотропии должна определяться с помощью ссылки геометрия, а не исходная.
2-е материальное направление
m2 получается из направления m1 с углом \(\alpha_{i}\) (определено в /PROP/TYPE19). Если \(\alpha_{i}=90°\)
, слой ортотропен. 10. I
позиция - положение слоя - В этом свойстве положение слоя определяется с помощью
Зи и вариант Ипос.
Значения Zi реальны
позиции по локальной оси Z (допускаются отрицательные и положительные значения и Зи определяет положение середины каждого слоя).
Z0 используется только с Ipos=2 и указывает расстояние.
от опорной средней поверхности элемента оболочки до нижней поверхности весь слой или стопку. Для получения дополнительной информации см. ниже Ipos=2.
I позиция = 0: позиции слоев
автоматически рассчитывается с учетом толщины слоя.
Входная толщина «Толстая» может быть равна
ноль, поскольку истинная толщина оболочки всегда рассчитывается по Толщина слоя и положение слоя определяются Зи.
Если входная толщина « Толстый » отличается
от 0,0, будет отображено предупреждение, если вычисленное значение
толщина слоев отличается от исходной
толщина.
*)
I позиция = 1: Все позиции слоев
и толщина элемента задаются пользователем (в
/PROP/PLY и Z i ). - Общая толщина «Толстая» не отмечена,
поскольку оно не обязательно должно быть равно сумме слоев толщина.
Несколько слоев могут иметь одно и то же пространственное положение.
Этот вариант не рекомендуется использовать, если количество слоев не
константа для всех элементов.
*)
I позиция = 2: нижняя часть
расположение слоев находится на
Z 0 из элемента
средняя поверхность.
*)
I позиция = 3: верхняя часть слоя
макет совпадает со средней поверхностью элемента.
*)
I позиция = 4: нижняя часть
Расположение слоев совпадает со средней поверхностью элемента.
*)
Определить по подстеку
Если используется определение подстека, каждое определение подстека начинается с
ключевое слово «SUB» и идентификация подстека номер.
Все слои до следующего ключевого слова «SUB» или
встречается ключевое слово «INT», принадлежащее одному и тому же подстек.
Все подстеки должны быть определены до определения
- «ИНТ» соединения
Если элемент содержит слои, принадлежащие нескольким подстекам,
соединение между подстеками определяется с помощью Соединение INT: слой Pply_IDt из первый подпакет соединен со слоем Pply_IDb из второй подстек.
Для получения более подробной информации обратитесь к приведенным выше примерам для этого свойства.
Материал каждого слоя
Материал для каждого слоя, определенный с помощью mat_ID в /PROP/TYPE19 (PLY).
Для каждого слоя могут быть определены различные законы материала.
Будет использоваться номер закона о материалах, указанный в /PART.
определить массу и скорость звука композита, а также жесткость интерфейса.
Это свойство совместимо с XFEM (распространение трещины) с использованием
/FAIL/JOHNSON и /FAIL/TBUTCHER.
Параметр
\(F_{exp}\) используется для вычисления взвешенного критерия отказа
элемент оболочки для запуска удаления элемента.
Разрыв
- критерий:
\(\frac{thfact}{norm}\geP_thick_{fail}\) Где, \(thfact=\underset{i}{\sum}thkl_{i}·F_weight_{i}^{F_{exp}}^{\frac{1}{F_{exp}}}\) \(i=1\) , количество неудачных слоев. \(norm=\underset{j}{\sum}thkl_{j}·F_weight_{j}^{F_{exp}}^{\frac{1}{F_{exp}}}\) \(j=1\) , общее количество слоев. \(thkl_{i}\) Относительная толщина каждого композитного слоя \(i\) .
Используемые правила удаления элементов
с
P_thick неудача и модели отказов: - На уровне слоев все
P_thickl fail_i определяется в слое и P_thick неудача определено в модели(ях) отказа ( /FAIL ) считаются
вызвать разрушение слоя.
P_thicklfail_i
> 0 определяет долю неудачных слоев толщина. При этом используется толщина слоя, назначенная каждой точки интегрирования толщины в слое.
P_thicklfail_i
<0 определяет долю неудачных слоев. точки интеграции. При этом используется номер точки интеграции определяется в слое.
Минимум абсолютного значения, определенного в слое или в разрушении
- Карта критерия используется для инициирования разрушения слоя.
В случае, если на каждом слое имеется только одна точка интеграции,
P_thickfail определено в модели отказа не используются (/PROP/TYPE17).
Когда начинается сбой plys, глобальным критерием удаления элемента является
рассматривается с учетом глобальной ценности
P_thick неудача определено в стеке: - P_thickfail >
0 определяет долю неудавшейся толщины. При этом используется глобальная толщина элемента, назначенная каждый слой.
P_thickfail
<0 определяет соотношение неудачных слоев. Это использует количество слоев.
Для полностью интегрированных оболочек (Ishell=12) правила, описанные выше для
недоинтегрированные оболочки применяются к каждой точке Гаусса отдельно. P_thicklfail_i критерий проверяется для всех точек интегрирования по толщине слоя для каждая точка Гаусса в плоскости. Слой считается разорванным только тогда, когда все Достижение точек Гаусса P_thicklfail_i критерий. Затем рассматривается критерий глобального элемента.
P_thickfail или
P_thicklfail_i значения должны быть одного знака. В противном случае P_thickfail определенный в слое, принимает тот же знак, что и значение, определенное в Карта критерия отказа /FAIL.
Правила P_thickfail
не используется с моделями отказов, определенными в законах о материалах. Это используется только для модели отказа, определенной с помощью /FAIL.
