/SLIPRING/SHELL
- Ключевое слово формата блока Определить 2D токосъемник для элементов ремня безопасности
определяется с помощью /MAT/LAW119 и /PROP/TYPE9.
Формат
/SLIPRING/SHELL/slipring_ID/unit_ID |
/SLIPRING/SHELL/slipring_ID/unit_ID |
/SLIPRING/SHELL/slipring_ID/unit_ID |
/SLIPRING/SHELL/slipring_ID/unit_ID |
/SLIPRING/SHELL/slipring_ID/unit_ID |
/SLIPRING/SHELL/slipring_ID/unit_ID |
/SLIPRING/SHELL/slipring_ID/unit_ID |
/SLIPRING/SHELL/slipring_ID/unit_ID |
/SLIPRING/SHELL/slipring_ID/unit_ID |
/SLIPRING/SHELL/slipring_ID/unit_ID |
slipring_title |
slipring_title |
slipring_title |
slipring_title |
slipring_title |
slipring_title |
slipring_title |
slipring_title |
slipring_title |
slipring_title |
El_Gr1 |
El_Gr2 |
Gr_Nod |
Sens_ID |
Fl_flag |
Ed_factor |
Ed_factor |
|||
fct_ID1 |
fct_ID2 |
Fric_d |
Fric_d |
Xscale1 |
Xscale1 |
Yшкала2 |
Yшкала2 |
Xscale2 |
Xscale2 |
fct_ID3 |
fct_ID4 |
Fric_s |
Fric_s |
Xscale3 |
Xscale3 |
Yшкала4 |
Yшкала4 |
Xscale4 |
Xscale4 |
Определение
Поле |
Содержание |
Пример единицы СИ |
|---|---|---|
slipring_ID |
Идентификатор токосъёмника.(Целое число, максимум 10 цифр) |
|
unit_ID |
(Необязательно) Идентификатор устройства. (Целое число, максимум 10 цифр) |
|
slipring_title |
Скользящий титул.(Персонаж, максимум 100 символов) |
|
El_Gr1 |
Идентификатор первой группы (или набора) элементы в контактном кольце. 2 3(Целое число, максимум 10 цифры) |
|
El_Gr2 |
Идентификатор второй группы (или набора) элементы в контактном кольце. 2 3 (Целое число, максимум 10 цифр) |
|
Gr_Nod |
Группа узлов крепления. 4 (Целое число, максимум 10 цифр) |
|
Sens_ID |
Идентификатор датчика, используемый для блокировки контактного кольца. = 0 Скользящая пружина разблокирована. (Целое число) |
|
Fl_flag |
Скользящий флаг управления направлением. = 0 (по умолчанию) Скольжение в обе стороны. = 1 Переход от элементов El_Gr1 к Только El_Gr2. = 2 Переход от элементов El_Gr2 к Только El_Gr1. (Целое число) |
|
Ed_factor |
Коэффициент экспоненциального затухания для Кулоновское трение.(Реальное) |
\([\frac{s}{m}]\) |
fct_ID1 |
Динамическое кулоновское трение коэффициент как функция времени идентификатор.(Целое число) |
|
fct_ID2 |
Динамическое кулоновское трение коэффициент как функция нормальной силы идентификатор,(Целое число) |
|
Fric_d |
Если fct_ID1= 0 Постоянный динамический коэффициент кулоновского трения. Если fct_ID1 > 0 Коэффициент масштабирования по оси ординат для функции fct_ID1. (Настоящий) |
|
Xscale1 |
Масштабный коэффициент абсцисс для функция fct_ID1.(Реальное) |
\([s]\) |
Xscale2 |
Масштабный коэффициент абсцисс для функция fct_ID2.(Реальное) |
\([N]\) |
Yшкала2 |
Коэффициент масштабирования по оси ординат для функция fct_ID2.(Реальное) |
|
fct_ID3 |
Статический коэффициент кулоновского трения как функция идентификатора времени. (Целое число) |
|
fct_ID4 |
Статический коэффициент кулоновского трения как функция нормальной силы идентификатор.(Целое число) |
|
Fric_s |
Если fct_ID3= 0 Постоянный статический коэффициент кулоновского трения. Если fct_ID3> 0 Коэффициент масштабирования по оси ординат для функции fct_ID2. (Настоящий) |
|
Xscale3 |
Масштабный коэффициент абсцисс для функция fct_ID3.(Реальное) |
\([s]\) |
Yшкала4 |
Коэффициент масштабирования по оси ординат для функция fct_ID4.(Реальное) |
|
Xscale4 |
Масштабный коэффициент абсцисс для функция fct_ID4.(Реальное) |
\([N]\) |
Комментарии
Опция /SLIPRING/SHELL является продолжением ремня безопасности.
элементы оболочки /SLIPRING/SPRING. Это может рассматриваться как последовательность /SLIPRING/SPRING. Параметры почти одинаковы; поэтому обратитесь к /SLIPRING/SPRING для подробного объяснения параметров, обновлений контактных колец во время ход, блокировка и трение.
/SLIPRING/SHELL можно подключить только к ремню безопасности.
элементы оболочки, оболочки с использованием материала ремня безопасности (/MAT/LAW119 (SH_SEATBELT)).
The
/SLIPRING/SHELL определяется двумя группами оболочек
элементы, изначально соединенные с токосъёмником,
El_Gr1 , El_Gr2 и группа узлов Gr_Nod используется для определения положения контактного кольца. Общий узел между
элементы
El_Gr1 и El_Gr2 должно быть
в той же позиции, что и

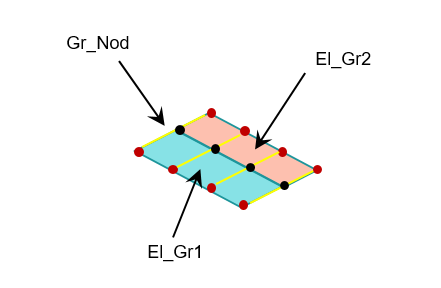

Gr_Nod . .. image:: images/slipring_shell_starter_r_slipring_shell.png
(Рисунок 1.)
Токосъемное кольцо должно быть
представлен линией; следовательно, узлы Gr_Nod должны быть совмещены и не могут быть узлами элементов оболочки ремня безопасности. Все узлы Gr_Nod должны принадлежать одному твердому телу или граничное условие (все ГРИП фиксированы).
В любое время общий
узлы элементов оболочки ремня безопасности кинематически прикреплены к соответствующие узлы крепления. Никакие другие кинематические условия не могут быть применены. к этим узлам.
Элементы оболочки, которые
соединенные с токосъёмным кольцом, деактивируются и снова активируются, когда они за пределами контактного кольца. Активация/деактивация элементов оболочки прогрессивный, а коэффициент масштабирования рассчитывается на основе расстояния между Обечайочный элемент и токосъемное кольцо прикладываются к напряжениям.
Ремень безопасности 2D использует /PROP/TYPE9 (SH_ORTH)
с IP=24 и Искосом > 0.
