/SECT

Разделы ключевых слов формата блока используются для вывода силы и момента: поперечное сечение, определяемое группой узлов и группами элементов.
Данные сечения, сохраненные в одном моделировании, можно прочитать и применить за секунду.: моделирование.

Формат


/SECT/sect_ID/unit_ID	/SECT/sect_ID/unit_ID	/SECT/sect_ID/unit_ID	/SECT/sect_ID/unit_ID	/SECT/sect_ID/unit_ID	/SECT/sect_ID/unit_ID	/SECT/sect_ID/unit_ID	/SECT/sect_ID/unit_ID	/SECT/sect_ID/unit_ID	/SECT/sect_ID/unit_ID
sect_title	sect_title	sect_title	sect_title	sect_title	sect_title	sect_title	sect_title	sect_title	sect_title
node_ID1	node_ID2	node_ID3	grnd_ID	ISAVE	frame_ID	\(\Delta t\)	\(\Delta t\)	\(\alpha\)	\(\alpha\)
file_name	file_name	file_name	file_name	file_name	file_name	file_name	file_name	file_name	file_name
grbric_ID		grshel_ID	grtrus_ID	grbeam_ID	grsprg_ID	grtria_ID	Нинтер		Iframe

Ввод читается только если Нинтер > 0 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"int_ID1", "int_ID2", "int_ID3", "int_ID4", "int_ID5", "int_ID6", "int_ID7", "int_ID8", "int_ID9", "int_ID10"

Определение

Поле	Содержание	Пример единицы СИ
sect_ID	Раздел идентификатор.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
sect_title	Раздел заголовок.(Символ, максимум 100 символов)
node_ID1	Идентификатор узла N1, определяющий локальную систему вывода раздела. 2 (целое число)
node_ID2	Идентификатор узла N2, определяющий локальную систему вывода раздела. 2 (целое число)
node_ID3	Идентификатор узла N3, определяющий локальную систему вывода раздела. 2 (целое число)
grnd_ID	Идентификатор группы узлов который определяет узлы, используемые при расчете сечения. Не используется. если frame_ID определено.(Целое число)
ISAVE	Сохранение или чтение данные раздела из флага file_name. =0 Не сохраняйте никаких данных. =1 Сохраните перемещения сечения в файле разреза сечения. =2 Сохранение перемещений секций, результирующей силы и момента. компоненты в файле вырезки раздела. =100 Считайте и примените данные раздела как нагрузки к модель. =101 Считайте и примените данные раздела как нагрузки к модель. Также выведите в историю времени разницу между приложенные результирующие сечения (сила и момент) и результаты расчетного сечения моделирования. Этот вариант требует, чтобы данные раздела были созданы с использованием ISAVE =2 вариант. (Целое число)
frame_ID	(Необязательно) Подвижная рамка идентификатор. Должно быть определено с использованием узлов /FRAME/MOV. Плоскость xy рамы пересекает группы элементов для автоматического определения узлов и элементы, используемые при расчете сечения. Если node_ID1 - node_ID3 не определены, то кадр также используется в качестве системы вывода. раздела.(Целое число)
\(\Delta t\)	Временной шаг для сохранения данные раздела, используемые с ISAVE =1 или 2. По умолчанию = шаг по времени моделирования (реального)	\([s]\)
\(\alpha\)	Экспоненциальная скользящая средняя константа фильтрации (0 < \(\alpha\) < 1). Меньшие значения приводят к дополнительная фильтрация Используется только при применении смещений к раздел с использованием ISAVE= 100 или 101.Рекомендуемое значение = 0,62832 (см. для фильтрации в руководстве пользователя)По умолчанию = без фильтрации (Реал)
file_name	Корневое имя файла который содержит вывод флага. Файл раздела будет называться file_nameSC01.По умолчанию = Имя (где Runname — это префикс двигателя. файл, Runname_0001.rad)(Символ, максимум 100 символов)
grbric_ID	Кирпичная группа идентификатор.(Целое число)
grshel_ID	Группа оболочки идентификатор.(Целое число)
grtrus_ID	Ферменная группа идентификатор.(Целое число)
grbeam_ID	Группа лучей идентификатор.(Целое число)
grsprg_ID	Весенняя группа идентификатор.(Целое число)
grtria_ID	Треугольная группа идентификатор.(Целое число)
Нинтер	(Необязательно) Количество интерфейсы.По умолчанию = 0 (Целое число)
Iframe	Флаг, определяющий центр местной системы, используемой при расчете сил сечения и моменты. 3Вывод раздела находится в локальная система с центром, определяемым как: =0 Возникновение системы местных разделов. =1 Геометрический центр сечения. =2 ЦП секции. =3 Центр — точка глобальной системы. Вывод секции находится в глобальной системе с центр определяется как: =10 Происхождение глобальной системы локальных разделов. =11 Геометрический центр сечения. =12 ЦП секции. =13 Центр — точка глобальной системы (0,0,0). (Целое число)
int_ID1, int_ID2, …, int_IDn	Дополнительный интерфейс идентификаторы, если Нинтер > 0.(Целое число)

Комментарии

Раздел определяется группой узлов.

и группы элементов и могут быть определены вручную или автоматически.

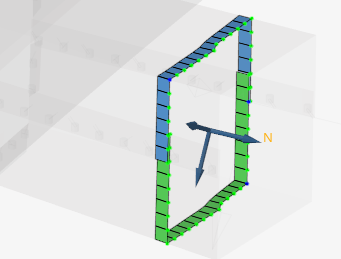

Вручную: Узлы сечения ( grnd_ID и элементы ( grbric_ID , grshel_ID , grtrus_ID , …)

определяются пользователем.

Гипермеш будет

автоматически создавать группы, но их необходимо просмотреть. Использование

В этом методе пользователь создает группы узлов и элементов, которые

определить разрез сечения. Обычно узлы в нормальном направлении

раздел используется в группе узлов.

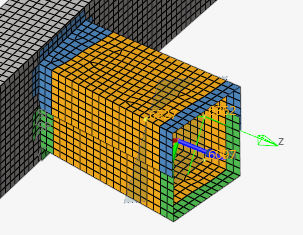

Автоматический: Локальная система frame_ID можно определить

который разрезает определенные группы элементов

(

grbric_ID , grshel_ID , grtrus_ID , …). В этом случае элемент

группы содержат все элементы области раздела.

узлы и элементы на плоскости xy локальной системы

автоматически определяется для расчета сечения. Узлы и

элементы, используемые в разделе, затем выводятся на выходе Starter.

файл. Плоскость сечения — это плоскость xy системы.

разрез сечения, определенный с использованием локальной системы)*
Если ни один элемент из группы элементов не вырезается

xy-плоскость frame_ID, тогда сечение будет пустой.

Силы и моменты от

разделы будут сохранены в файле истории времени и запрошены с помощью /TH/SECTIO.

Выходная локальная сила и момент

система секции определяется с помощью 3 узлов или через локальную подвижную систему

(

frame_ID ). Эти три узла должны быть узлами на

плоскости сечения, поэтому их положение обновляется при перемещении сечения. При использовании

поперечный помощник в

Гипермеш создать

разделе автоматически выбираются 3 узла. Если определено с помощью

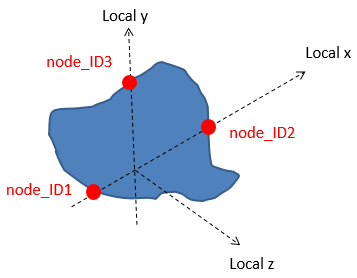

node_ID 1 - node_ID 3 , определение с использованием узлов: - Узлы node_ID1 и node_ID2 определяют локальную ось X сечения. - Узлы node_ID1, node_ID2 и node_ID3 определяют локальную плоскость xy сечения. - Локальная ось Y определяется проецированием node_ID3 перпендикулярно локальной оси X. - Пересечение локальных осей x и y является тогда началом координат.

система.

Последней нормалью сечения является локальная ось Z, которая перпендикулярна

плоскость ху:

Если frame_ID ≠ 0 и node_ID1-node_ID3 не определены, то используется перемещение frame_ID

как локальная система. Кадр должен быть движущимся, определяемым с помощью узлы.

Центр раздела можно переопределить с помощью параметра Iframe. См. раздел «Вычисление силы и момента».

в руководстве пользователя для получения более подробной информации.

Секции также можно использовать в разрезе.

метод моделирования, при котором усилия и перемещения сечений сохраняются из полного модель, а затем применена в модели второго разреза. В полной модели раздел информация сохраняется с помощью ISAVE =1 или 2 вариант. Затем в модели разреза те же узлы сечения и определяются группы элементов и к разрезу применяются смещения сечения модель с использованием ISAVE = 100 или 101. Затем вырезанная модель используется для изучить детальную область полной модели (RD-E: 5400 Cut Methodology).

Рекомендации:Выберите узлы и

элементы вдоль сечения. Если узлы и элементы выбираются автоматически с помощью препроцессора просмотрите то, что было выбрано. Выберите 3 узла для node_ID1-node_ID3, определенные в группе узлов. Определите Iframe = 2 или 12, центр — это центр тяжести раздел. Вывод истории времени GLOBAL и LOCAL в /TH/SECTIO.
