/STACK
- Ключевое слово формата блока. Используется для определения последовательности укладки
составная оболочка (оболочка принадлежит детали, ссылающейся на /PROP/PCOMPP) в в сочетании с опцией /STACK.
Описание
Два возможных входа: - Один стек, описывающий порядок слоев, каждый слой может иметь разные
форму, связывая группы элементов со слоем.
Последовательность подстеков («SUB»), состоящая из
несколько слоев. Интерфейс между подстеками определяется с помощью Строка(и) опции INT.
Входные данные могут быть либо «подстеками», либо слоями, но не тем и другим.
Формат
/STACK/stack_ID/unit_ID |
/STACK/stack_ID/unit_ID |
/STACK/stack_ID/unit_ID |
/STACK/stack_ID/unit_ID |
/STACK/stack_ID/unit_ID |
/STACK/stack_ID/unit_ID |
/STACK/stack_ID/unit_ID |
/STACK/stack_ID/unit_ID |
/STACK/stack_ID/unit_ID |
/STACK/stack_ID/unit_ID |
stack_title |
stack_title |
stack_title |
stack_title |
stack_title |
stack_title |
stack_title |
stack_title |
stack_title |
stack_title |
Ишелл |
Исмстр |
Иш3н |
Идрилл |
P_thickfail |
P_thickfail |
Z0 |
Z0 |
||
hm |
hm |
hf |
hf |
hr |
hr |
dm |
dm |
dn |
dn |
Ашир |
Ашир |
Iint |
толстый |
||||||
VX |
VX |
VY |
VY |
VZ |
VZ |
skew_ID |
Йорт |
Ипос |
IP |
По слоям (Каждый слой на две строки, см. Пример (подстек с /DRAPE) ) .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"Pply_IDi", ":math:`\varphi_{i}`", ":math:`\varphi_{i}`", "Zi", "Zi", "P_thicklfail_i", "P_thicklfail_i", "F_weighti", "F_weighti", ""
"Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой"
Или по подстеку (Каждый подстек по две строки, см. Пример (подстек с /DRAPE) ) .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"Саб", "Нсуб", "Подплин", "", "", "P_thickfail_i", "P_thickfail_i", "F_weighti", "F_weighti", ""
"Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека"
"Pply_IDi", ":math:`\varphi_{i}`", ":math:`\varphi_{i}`", "Zi", "Zi", "", "", "", "", ""
"Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой"
"Саб", "Нсуб", "Подплин", "", "", "", "", "", "", ""
"Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека"
"Pply_IDj", ":math:`\varphi_{j}`", ":math:`\varphi_{j}`", "Zj", "Zj", "", "", "", "", ""
"Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой", "Пустой"
Необязательно (каждое соединение между двумя подстеками на линию) .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"INT", "Pply_IDt", "Pply_IDb", "", "", "", "", "", "", ""
Определение
Поле |
Содержание |
Пример единицы СИ |
|---|---|---|
stack_ID |
Стек идентификатор.(Целое число, максимум 10 цифр) |
|
unit_ID |
Идентификатор объекта.(Целое число, максимум 10 цифры) |
|
stack_title |
Заголовок стека.(Символ, максимум 100 символов) |
|
Ишелл |
Формулировка элемента оболочки флаг. 2 = 0 Используйте значение в /DEF_SHELL. = 1 По умолчанию, если /DEF_SHELL не определен Q4, вязкоупругие режимы песочных часов, ортогональные деформация и жесткие режимы (Белычко). =2 Q4, вязкоупругие песочные часы без ортогональности. (Холлквист). = 3 Q4, упругопластические песочные часы с ортогональностью. = 4 Q4 с улучшенной формулировкой типа 1 (ортогонализация для деформированных элементов). = 12 Состав оболочки QBAT = 24 Состав оболочки QEPH (Целое число) |
|
Исмстр |
Оболочка малого штамма флаг формулировки. 3 = -1 Автоматически устанавливать лучшее значение в зависимости от типа элемента и материальное право. = 0 Используйте значение в /DEF_SHELL. = 1 Малая деформация от времени =0 (новая состав совместим со всеми другими составами флаги). = 2 По умолчанию, если /DEF_SHELL не определен Полные геометрические нелинейности с возможной небольшой деформацией. активация состава в Radioss Engine (/DT/SHELL/CST). = 4 Полные геометрические нелинейности (в Radioss Engine, опция /DT/SHELL/CST не имеет эффект). (Целое число) |
|
Иш3н |
3-узловой элемент оболочки флаг формулировки. = 0 Используйте значение в /DEF_SHELL = 1 Стандартный треугольник (C0) = 2 По умолчанию, если /DEF_SHELL не определен Стандартный треугольник (С0) с модификацией для больших вращение. = 30 ДКТ18 = 31 DKT_S3, что основано на DTK12 BATOZ (см. Теоретическое руководство) (Целое число) |
|
Идрилл |
Степень свободы сверления флаг жесткости. 7 = 0 Нет = 1 Да (Целое число) |
|
P_thickfail |
Доля неудачных толщина для удаления элемента. 13 -1,0 ≤ P_thickfail ≤ 0 Доля неудачных точек интеграции через толщина. 0,0 ≤ P_thickfail ≤ 1,0 Доля неудавшейся толщины. По умолчанию = 1,0 (реальное) |
|
Z0 |
Расстояние от оболочки до нижняя поверхность слоев. 10Следует учитывать, если Ipos =2.По умолчанию = 0,0 (Реальное) |
|
hr |
Песочные часы с мембраной оболочки коэффициент. 4По умолчанию = 0,01 (Реал) |
|
hf |
Оболочка вне плоскости песочные часы.По умолчанию = 0,01 (Реальное) |
|
hr |
Песочные часы вращения снаряда коэффициент.По умолчанию = 0,01 (Реальный) |
|
dm |
Оболочка мембраны демпфирование. Дополнительную информацию см. в разделе «Сопротивление песочных часов» в Руководство по теории. По умолчанию = 5% для LAW25. По умолчанию = 5% для Ishell=12 (QBAT) По умолчанию = 1,5% для Ishell=24 (QEPH) + LAW36 и LAW43. (Реал) |
|
dn |
Числовое демпфирование оболочки. 5 Используется только для Ishell = 12 и 24. По умолчанию =1,5% для Ishell =24 (QEPH) По умолчанию =0,1% для Ishell =12 (QBAT) По умолчанию =0,01% для Ish3n =30 (DKT18) (Реал) |
|
Ашир |
Коэффициент сдвига. По умолчанию: Значение Рейсснера: 5/6 (Реал) |
|
Iint |
Интеграция толщины рецептура – по толщине слоя. 1 = 1 (по умолчанию) Единая схема интеграции (равномерное распределение точки интеграции по толщине слоя). = 2 Схема интегрирования Гаусса. (Целое число) |
|
толстый |
Результирующие напряжения оболочки флаг расчета. = -1 Автоматически устанавливать лучшее значение в зависимости от типа элемента и материальное право. = 0 (по умолчанию) Используйте значение в /DEF_SHELL. = 1 Учитывается изменение толщины. = 2 По умолчанию, если /DEF_SHELL не определен Толщина постоянная. (Целое число) |
|
VX |
X-компонент для справки вектор. 8По умолчанию = 1,0 (Реальное) |
|
VY |
Компонент Y для справки вектор.По умолчанию = 0,0 (Реальный) |
|
VZ |
Z-компонент для справки вектор.По умолчанию = 0,0 (Реальный) |
|
skew_ID |
Идентификатор наклона для опорный вектор. 8По умолчанию = 0 (Целое число) |
|
Йорт |
Ортотропная система флаг формулировки для опорного вектора. = 0 (по умолчанию) Первая ось ортотропии поддерживается постоянной. угол относительно оси X ортонормированного система координат совращательного элемента. = 1 Первое направление ортотропии постоянно относительно к неортонормированной системе деформированных элементов. (Целое число) |
|
Ипос |

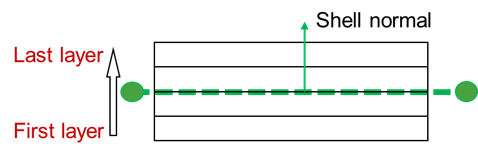

Флаг позиционирования Ply для опорный вектор. 10 = 0 (по умолчанию) Положения слоев рассчитываются автоматически с учетом для толщины слоя. Согласованность глобальной толщины по сумме толщин слоев автоматически проверил. = 1 Все положения слоев по толщине элемента определяемый пользователем. Несколько слоев могут иметь одинаковые специальные позиция. Общая толщина в этом случае не проверяется. поскольку оно не должно быть равно сумме слоев толщины. = 2 Нижняя часть компоновки слоев находится на Z0 из оболочки Средняя поверхность элемента. = 3 Верхняя поверхность оболочки рассматривается как элемент опорная плоскость. = 4 Нижняя поверхность оболочки рассматривается как элемент опорная плоскость. (Целое число) |
|
IP |
Базовое направление в самолет-ракушка. 8 = 0 (по умолчанию) Используйте 1-е направление skew_ID или вектор \(V\) (если skew_ID не определен) прогнозируется на элементе оболочки. = 20 Определяется связностью элементов (N1,N2) оболочки. элемент. = 22 Определяется с 1-го направления skew_ID проецируется на оболочку элемент и угол фи. (Вектор \(V\) игнорируется). = 23 Определяется из векторного произведения вектора \(V\) и элемент оболочки нормальное направление \(n\) (skew_ID игнорируется). = 25 Определяется исходя из азимутального направления, определенного с помощью локальных цилиндрическая система координат skew_ID (2-е направление) на оболочке элемент. = 26 Определяется с 1-го направления элемента система координат. (Целое число) |
|
Pply_IDi |
Идентификатор слоя для слоя i.(Целое число)i =1, 2, 3, …Н |
|
\(\varphi_{i}\) |
Угол для слоя я. 8(Реал) |
\([deg]\) |
Zi, |
Z-положение слоя я (Зи или определяет положение середины слоя). По умолчанию = 0,0. (Реал) |
\([m]\) |
P_thicklfail_i |
Доля неудачных толщина для удаления слоя. 13 -1,0 ≤ P_thicklfaili ≤ 0 Доля неудачных точек интеграции через толщина. 0,0 ≤ P_thicklfaili ≤ 1,0 Доля неудавшейся толщины. \(0.0\leP_thickl_{fail_i}\le1.0\) (Реальное) По умолчанию = 1,0 (Реал) |
|
F_weighti |
Относительный вес отказа коэффициент для слоя i. 13 По умолчанию = 1,0 (реальное) |
|
Саб |
=SUB: указывает начало определения подстека (должно быть выровнено по левому краю). 11 (Целое число) |
|
Нсуб |
Идентификация подстека число.(Целое число) |
|
Подплин |
Количество слоев в подстек.(Целое число) |
|
Подстек Имя |
Название подстек.(Максимум 100 символов) |
|
INT |
Указывает соединение между двумя подстеками (необходимо оставить оправдано).(Целое число) |
|
Pply_IDt |
Слой идентификационный номер верхнего слоя нижнего подпакета. Один идентификатора слоя в Pply_IDi или Pply_IDj.(Целое число) |
|
Pply_IDb |
Слой идентификационный номер нижнего слоя верхнего подпакета. Идентификатор одного из слоев Pply_IDi или Pply_IDj.(Целое число) |
Пример (подстек с /DRAPE)
Определение подстека для схемы слоев с /DRAPE .
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/1
unit for mat
Mg mm s
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/PCOMPP/1/1
PCOMPP example
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/STACK/1/1
NEW_PROP_1
# Ishell Ismstr Ish3n Idril P_thick_fail Z0
12 0 0 0 0 0
# hm hf hr dm dn
0 0 0 0 0
# Ashear Iint Ithick
0 1 0
# VX VY VZ skew_ID Iorth Ipos Ip
0 1 0 0 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 1 4
# Substack Name
TOP
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
11 45 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
12 -45 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
13 90 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
14 90 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 2 4
# Substack Name
LEFT
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
21 45 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
22 -45 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
23 90 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
24 90 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 3 4
# Substack Name
RIGHT
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
31 45 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
32 -45 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
33 90 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
34 90 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 4 3
# Substack Name
MIDDLE
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
41 45 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
42 -45 0
# Pply_IDi PHIi Zi P_thickl_fail_i F_weight_i
43 90 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Int Pply_IDt Pply_IDb
INT 14 21
INT 14 31
INT 43 21
INT 34 41
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/11/1
Part number 11
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 45 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/12/1
Part number 12
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 45 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/13/1
Part number 13
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 45 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/14/1
Part number 14
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 45 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/21/1
Part number 21
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 46 0 0 0
# drape_ID
0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/22/1
Part number 22
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 46 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/23/1
Part number 23
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 46 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/24/1
Part number 24
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 46 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/31/1
Part number 31
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 47 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/32/1
Part number 32
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 47 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/33/1
Part number 33
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 47 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/34/1
Part number 34
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 47 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/41/1
Part number 41
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 44 0 0 0
# drape_ID
2
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/42/1
Part number 42
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 44 0 0 0
# drape_ID
2
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PLY/43/1
Part number 43
# mat_ID_i t delta_phi grsh4n_I grsh3n_I Npt_ply A_i
4 .5 45 44 0 0 0
# drape_ID
2
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/DRAPE/1
drape in shell group 1
# Entity Entity_ID Thinning Theta_drape
SHELL 2 45.
SHELL 3 45.
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/DRAPE/2
drape in shell group 2
# Entity Entity_ID Thinning Theta_drape
SHELL 1 -45.
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/SHELL/3
1 43131 43138 43137 43132 0
2 43132 43133 43136 43137 0
3 43134 43132 43137 43135 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#ENDDATA
Комментарии
Стек используется в сочетании
с
/PLY создавать свойства композитов посредством
определение на основе слоев. Он НЕ совместим с
/PROP/TYPE19 (PLY) вариант. - Каждый слой в стопке определяется с помощью
Pply_IDi или Pply_IDj и может на него можно ссылаться только один раз в стеке. Если идентификаторы слоев используются более одного раза появится сообщение об ошибке.
Каждый слой элемента оболочки может содержать различное (≥ 1) количество
точки интеграции через толщину слоя. То есть, Npt_ply =3 в /PLY.
Другая схема интегрирования (равномерное распределение или Гаусс
схема интеграции) может быть определена с помощью опции Iint внутри этого свойства,
I
оболочка , I sh3n – Флаг формулировки оболочки с 4 и 3 узлами. - Ishell =1,2,3,4 (Q4): исходный 4
узлы Раковина Радиосс с песочными часами стабилизация возмущений.
Ishell =24 (QEPH): состав с
- Физическая стабилизация песочных часов для общего использования.
Ishell =12 (QBAT): изменен BATOZ
Оболочка Q4γ24 с четырьмя точками интегрирования Гаусса и уменьшенной интеграцией для плоскостного сдвига. Для этой оболочки не требуется управление песочными часами.
Ish3n=30 (DKT18): BATOZDKT18 тонкий
- оболочка с тремя точками интеграции Hammer.
Состав песочных часов является вязкоэластичным для оболочек Q4.
I
смстр - Формула малого штамма - Формула малой деформации активируется с момента времени t = 0, если
I смстр =1. Его можно использовать для более быстрого
предварительный анализ, но точность результатов не обеспечивается. Любой
оболочка для которой
\(\Deltat<\Deltat_{min}\) можно переключиться на небольшую нагрузку
формулировка
Радиосс Вариант двигателя /DT/SHELL/CST .
Если Ismstr=1, деформации и напряжения
которые даны в законах материала, — это инженерные деформации и напряжения; в противном случае это настоящие напряжения и стрессы.
h
h f , и h r - коэффициенты песочных часов - hm, hf и hr используются только для оболочек Q4. Они должны иметь значение от 0 до
- 0,05.
Для Ishell = 3 значения по умолчанию для hm и hr равны 0,1.
d
n - Ракушка
численное демпфирование
Он используется только для I оболочка =12 or 24: - для Ishell =24,
используется DN для расчета напряжения в песочных часах
для QBAT dn равно
- используется для всех условий напряжения, кроме поперечного сдвига
для DKT18 dn
используется только для мембраны
I
толстый - Флаг расчета результирующих напряжений оболочки. - Если Ithick = 1, опция малой деформации.
автоматически деактивируется в соответствующем типе элемента
I
сверлить - Жесткость степени свободы сверления - Определение жесткости глубины резкости рекомендуется для неявных решений, особенно
- для метода Рикса и задач с преобладанием изгиба
Idrillis доступен для QEPH, QBAT (Ishell = 12, 24) и стандартного
элементы оболочки треугольника (С0) (Ish3n = 1, 2).
Угол ортотропии определяется как
следующий из опорного вектора, определенного в стеке:
\(\varphi=\varphi_{s}+\varphi_{i}+\Delta\varphi+\theta_{drape}\) Где, \(\varphi_{i}\) определяется для каждого слоя в стопке \(\varphi_{s}\) определяется на элементе \(\Delta\varphi\) определяется на слое \(\varphi_{drape}\) определяется в таблице драпировки Опорный вектор \(V\) , определенный с помощью I P , skew_ID или вектор ( V X , V Y , V Z ), есть
описано в
Композитные свойства в Пользователь
Руководство
. .. image:: images/stack_starter_r_example_Ip_20.png
(Рисунок 2.)
Пример для I P = 20: .. image:: images/stack_starter_r_prop_type9_ip_20.png
(Рисунок 3.)
Определение направления материала в исходной карточке состояния
(
/INISHE/ORTHO , /INISH3/ORTHO )
перезаписывает направление материала.
В случае эталонных показателей
ориентация направлений анизотропии должна определяться с помощью ссылки геометрия, а не исходная.
2-е материальное направление
m2 получается из направления m1 с углом \(\alpha_{i}\) (определено в /PLY).
Если
\(\alpha_{i}=90°\)
, слой ортотропный. 10. I
позиция - положение слоя - В этом свойстве положение слоя определяется с помощью
\(Z_{i}\) и вариант I позиция .
\(Z_{i}\) значения представляют собой реальные позиции слоев в
локальная ось Z (допускаются отрицательные и положительные значения и
\(Z_{i}\) определяет положение середины
каждый слой).
\(Z_{0}\) используется только с I позиция =2, это указывает на расстояние от
средняя поверхность элемента оболочки относится к нижней поверхности
целый слой или стопку. Дополнительную информацию см.
I позиция =2
I позиция = 0: позиции слоев
автоматически рассчитывается с учетом толщины слоя.
Толщина ввода « Толстый » может быть равно
ноль, поскольку истинная толщина оболочки всегда рассчитывается по
Толщина слоя и положение слоя определяются
\(Z_{i}\) .
Если входная толщина « Толстый » отличается
от 0,0, будет отображено предупреждение, если вычисленное значение
толщина слоев отличается от исходной
толщина.
*)
I позиция = 1: Все положения слоев и
толщина элемента задается пользователем (при этом в
/PLY и \(Z_{i}\) ). - Общая толщина «Толстая» не проверяется, т.к.
- он не обязательно должен быть равен сумме толщин слоев
Несколько слоев могут иметь одно и то же пространственное положение.
Этот вариант не рекомендуется использовать, если количество слоев не
константа для всех элементов
*)
I позиция = 2: нижняя часть слоя
макет находится на
\(Z_{0}\) от средней поверхности элемента оболочки. .. image:: images/stack_starter_r_stack_ipos2.png
(Рисунок 6.)
I позиция = 3: верхняя часть слоя
совпадает со средней поверхностью элемента.
*)
I позиция = 4: нижняя часть слоя
макет совпадает со средней поверхностью элемента.
*)
Определяется подстеком.
Если используется определение подстека, каждое определение подстека начинается с
ключевое слово «SUB» и идентификация подстека номер.
Все слои до следующего ключевого слова «SUB» или
встречается ключевое слово «INT», принадлежащее одному и тому же подстек.
Все подстеки должны быть определены до определения
- «Соединения INT
Если элемент содержит слои, принадлежащие нескольким подстекам,
соединение между подстеками определяется с помощью Соединение «INT»: слой Pply_IDt из первый подпакет соединен со слоем Pply_IDb из второй подстек.
Для получения дополнительной информации обратитесь к приведенным выше примерам.
собственность.
Материал для каждого слоя.
Материал для каждого слоя, определенный с помощью mat_ID в
- /PLY.
Для каждого слоя могут быть определены различные законы материала.
Будет использоваться номер закона о материалах, указанный в /PART.
определить массу и скорость звука композита, а также жесткость интерфейса.
Правила удаления элементов, используемые с
P_thick неудача и неудача
модели:
На уровне слоев все P_thickl fail_i определяется в слое и P_thick неудача определено в модели(ях) отказа ( /FAIL ), считаются причиной разрушения слоя. - P_thicklfail_i
> 0 определяет долю неудачных слоев толщина. При этом используется толщина слоя, назначенная каждой точки интегрирования толщины в слое.
P_thicklfail_i
<0 определяет долю неудачных слоев. точки интеграции. При этом используется номер точки интеграции определяется в слое.
Минимум абсолютного значения, определенного в слое или в разрушении
- Карта критерия используется для инициирования разрушения слоя.
В случае, если на каждом слое имеется только одна точка интеграции,
P_thickfail определено в модели отказа не используются (/PROP/TYPE17 (STACK)).
Когда начинается сбой plys, глобальным критерием удаления элемента является
рассматривается с учетом глобальной ценности
P_thick неудача определено в стеке: - P_thickfail >
0 определяет долю неудавшейся толщины. При этом используется глобальная толщина элемента, назначенная каждый слой.
P_thickfail
<0 определяет соотношение неудачных слоев. Это использует количество слоев.
Для полностью интегрированных оболочек (Ishell=12) правила, описанные выше для
недоинтегрированные оболочки, применяется к каждой точке Гаусса отдельно. P_thicklfail_i критерий проверяется для всех точек интегрирования по толщине слоя для каждая точка Гаусса в плоскости. Слой считается разорванным только тогда, когда все Достижение точек Гаусса P_thicklfail_i критерий. Затем рассматривается критерий глобального элемента.
P_thickfail или
P_thicklfail_i значения должны иметь одинаковый знак. В противном случае P_thickfail определенный в слое, принимает тот же знак, что и значение, определенное в Карта критерия отказа /FAIL.
Правила P_thickfail
не используется с моделями отказов, определенными в законах о материалах. Это используется только для модели отказа, определенной с помощью /FAIL.
