/PROP/TYPE10 (SH_COMP)

Ключевое слово формата блока. Этот набор свойств используется для определения составного

набор свойств оболочки. Можно определить композит с несколькими слоями и каждый слой с индивидуальным ортотропным направлением.

Формат

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

/PROP/TYPE10/prop_ID/unit_ID or /PROP/SH_COMP/prop_ID/unit_ID

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

prop_title

Ишелл

Исмстр

Иш3н

Идрилл

P_thickfail

P_thickfail

hm

hm

hf

hf

hr

hr

dm

dm

dn

dn

N

Толстый

Толстый

Ашир

Ашир

толстый

Иплас

VX

VX

VY

VY

VZ

VZ

skew_ID

Ипос

IP

\(\varphi_{1}\)

\(\varphi_{1}\)

\(\varphi_{2}\)

\(\varphi_{2}\)

\(\varphi_{3}\)

\(\varphi_{3}\)

\(\varphi_{4}\)

\(\varphi_{4}\)

\(\varphi_{5}\)

\(\varphi_{5}\)

… \(\varphi_{N}\)

… \(\varphi_{N}\)

… \(\varphi_{N}\)

… \(\varphi_{N}\)

… \(\varphi_{N}\)

… \(\varphi_{N}\)

… \(\varphi_{N}\)

… \(\varphi_{N}\)

… \(\varphi_{N}\)

… \(\varphi_{N}\)

Определение

Поле

Содержание

Пример единицы СИ

prop_ID

Недвижимость идентификатор.(Целое число, максимум 10 цифр)

unit_ID

Идентификатор единицы измерения.(Целое число, максимум 10 цифр)

prop_title

Недвижимость заголовок.(Символ, максимум 100 символов)

Ишелл

Формулировка элемента оболочки флаг. 1 = 0 Используйте значение в /DEF_SHELL. = 1 По умолчанию, если /DEF_SHELL не определен Q4, вязкоупругие режимы песочных часов, ортогональные деформация и жесткие режимы (Белычко). = 2 Q4, вязкоупругие песочные часы без ортогональности. (Холлквист). = 3 Q4, упругопластические песочные часы с ортогональностью. = 4 Q4 с улучшенной формулировкой типа 1 (ортогонализация для деформированных элементов). = 12 QBAT состав оболочки. = 24 QEPH состав оболочки. (Целое число)

Исмстр

Оболочка малого штамма флаг формулировки. 2 = -1 Автоматически устанавливать лучшее значение в соответствии с элементом тип и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Малая деформация от времени = 0 (формула совместима с все остальные флаги формулировок). = 2 По умолчанию, если /DEF_SHELL не определен Полные геометрические нелинейности с возможной небольшой деформацией. активация состава в Radioss Engine (опция /DT/SHELL/CST). = 3 Старая формула малых штаммов (совместима только с тип песочных часов 2). = 4 Полные геометрические нелинейности (в Radioss Engine, опция /DT/SHELL/CST не имеет эффект). (Целое число)

Иш3н

3-узловой элемент оболочки флаг формулировки. = 0 Используйте значение в /DEF_SHELL. = 1 Стандартный треугольник (С0). = 2 По умолчанию, если /DEF_SHELL не определен Стандартный треугольник (С0) с модификацией для больших вращение. = 30 ДКТ18. = 31 DKT_S3, основанный на DTK12 BATOZ (см. Библиотеку элементов). в теории Руководство). (Целое число)

Идрилл

Степень свободы сверления флаг жесткости. 7 = 0 Используйте значение в /DEF_SHELL. = 1 Да. = 2 По умолчанию, если /DEF_SHELL не определен. Нет. (Целое число)

P_thickfail

Доля неудачных толщина для удаления элемента оболочки. 11 -1,0 ≤ P_thickfail ≤ 0 Доля неудачных точек интеграции через толщина. 0,0 ≤ P_thickfail ≤ 1,0 Доля неудавшейся толщины. По умолчанию = 1,0 (реальное)

hm

Песочные часы с мембраной оболочки коэффициент.По умолчанию = 0,01 (Реальный)По умолчанию = 0,1 для тип песочных часов 3 (Ishell =3)

hf

Оболочка вне плоскости песочные часы.По умолчанию = 0,01 (Реальное)

hr

Песочные часы вращения снаряда коэффициент.По умолчанию = 0,01 (Реальный)По умолчанию = 0,1 для тип песочных часов 3 (Ishell =3)

dm

Демпфирование мембраны оболочки. Активно только для законов материалов 25, 32 и 36. По умолчанию =1,5% для Ishell =24 (QEPH)+LAW25, 32 и 36По умолчанию =5,0% для Ishell =1,2,3,4,12+LAW25По умолчанию =0,0% для Ishell =1,2,3,4,12+LAW32 и 36 (реальный)

dn

Числовое демпфирование оболочки. 4Используется только для Ishell =12 и 24.По умолчанию =1,5% для Ishell =24 (QEPH)По умолчанию =0,1% для Ishell =12 (QBAT)По умолчанию =0,01% для Ishell =30 (DKT18)(Real)

N

Количество слоев.Слой толщина равна Thick/N с 0 ≤ N ≤ 100.По умолчанию =1 (Целое число)

Толстый

Ракушка Толщина.(Реальная)

\([m]\)

Ашир

Коэффициент сдвига. По умолчанию: Значение Рейсснера: 5/6 (Реал)

толстый

Результирующие напряжения оболочки флаг расчета. 5 = -1 Автоматически устанавливать лучшее значение в соответствии с элементом тип и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Учитывается изменение толщины. = 2 По умолчанию, если /DEF_SHELL не определен Толщина постоянная. (Целое число)

Иплас

Напряжение в плоскости оболочки флаг пластичности для материальных законов 2, 22, 27, 32 и 36. Этот флаг не используется для других материальных законов. 6 = -1 Автоматически устанавливает лучшее значение в соответствии с тип элемента и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Итеративная проекция с тремя Ньютонами итерации. = 2 По умолчанию, если /DEF_SHELL не определен Радиальный возврат. (Целое число)

VX

X-компонент для справки вектор. 8По умолчанию = 1,0 (Реальное)

VY

Компонент Y для справки вектор.По умолчанию = 0,0 (Реальный)

VZ

Z-компонент для справки вектор.По умолчанию = 0,0 (Реальный)

skew_ID

Идентификатор наклона для опорный вектор. 8По умолчанию = 0 (Целое число)

Ипос

Флаг позиционирования средней оболочки. 12 = 0 (по умолчанию) Без смещения оболочки. = 3 Верхняя поверхность совпадает с элементом средняя поверхность. = 4 Нижняя поверхность совпадает с элементом средняя поверхность. (Целое число)

IP

Базовое направление в самолет-ракушка. 8 = 0 (по умолчанию) Используйте 1-е направление skew_ID или вектор \(V\) (если skew_ID не определен) прогнозируется на элементе оболочки. = 20 Определяется связностью элементов (N1,N2) оболочки. элемент. = 22 Определяется с 1-го направления skew_ID проецируется на оболочку элемент и угол фи. (Вектор \(V\) игнорируется). = 23 Определяется из векторного произведения вектора \(V\) и элемент оболочки нормальное направление (skew_ID игнорируется). = 25 Определяется исходя из азимутального направления, определенного с помощью локальных цилиндрическая система координат skew_ID (2-е направление). = 26 Определяется с 1-го направления элемента система координат. (Целое число)

\(\varphi_{1}\)

Угол для слоя 1.(Реальный)

\([deg]\)

\(\varphi_{2}\)

Угол для слоя 2.(Реальный)

\([deg]\)

\(\varphi_{3}\)

Угол для слоя 3.(Реал)

\([deg]\)

\(\varphi_{4}\)

Угол для слоя 4.(Реал)

\([deg]\)

\(\varphi_{5}\)

Угол для слоя 5.(Реал)

\([deg]\)

\(\varphi_{N}\)

Угол для слоя N с 0 ≤ N ≤ 100 (5 углов на линию).(Реальный)

\([deg]\)

Пример

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  1. LOCAL_UNIT_SYSTEm:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/2

unit for prop

#              MUNIT               LUNIT               TUNIT

                  kg                  mm                  ms

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  2. GEOMETRICAL SETS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/PROP/SH_COMP/2/2

SH_COMP example

#   Ishell    Ismstr     Ish3n    Idrill                             Pthick_fail

        12         0         0         0                                       0

#                 hm                  hf                  hr                  dm                  dn

                   0                   0                   0                  .1                  .1

#        N                         Thick              Ashear              Ithick     Iplas

         6                           1.8                   0                   1         1

#                 Vx                  Vy                  Vz   skew_ID                Ipos        Ip

                   1                   0                   1         0                   0         0

#              Phi_1               Phi_2               Phi_3               Phi_4               Phi_5

                 -60                 -30                   0                  30                  60

                  90

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#enddata

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

  1. I

оболочка , I sh3n – 4-узловые и 3-узловые

Флаг формулировки оболочки

  • Ishell =1,2,3,4 (Q4):

Оригинальный корпус Radioss с 4 узлами и песочными часами стабилизация возмущений.

  • Ishell = 24 (QEPH):

препарат с физической стабилизацией в виде песочных часов для общего использования.

  • Ishell =12 (QBAT):

модифицированная оболочка BATOZ Q4γ24 с четырьмя точками интеграции Gauss и уменьшенная интеграция для плоскостного сдвига. Никакого контроля песочных часов не требуется. для этой оболочки.

  • Иш3н =30 (ДКТ18):

Тонкий корпус BATOZ DKT18 с тремя точками интеграции Hammer.

  • Флаг Ishell =2 есть

несовместим с одной точкой интеграции для элемента оболочки.

  1. I

смстр - Формула малого штамма - Формула малого штамма активируется со временем

t = 0,

if

I смстр = 1 или 3. Это может

использоваться для более быстрого предварительного анализа, но точность

результат не гарантирован. Любая оболочка, для которой

\(\Delta t<\Delta t_{min}\) можно переключиться на небольшую нагрузку

формулировка

Радиосс Вариант двигателя /DT/SHELL/CST , за исключением случаев, когда I смстр = 4.

  • Если Ismstr = 1 или 3,

деформации и напряжения, которые даны в материальных законах, являются инженерными. напряжения и стрессы; в противном случае это настоящие напряжения и стрессы.

  1. h

h f , и h r - Коэффициенты песочных часов - hm, hf и hr используются только для оболочек Q4 (Ishell =1,2,3,4). Они

должно иметь значение от 0 до 0,05.

  • Для Ishell =3, по умолчанию

значения hm и hr равны 0,1, возможны большие значения.

  1. d

n - Ракушка

числовой коэффициент демпфирования

  • d n используется только для I оболочка =12, 24 и I sh3n = 30: - для Ishell =24

(QEPH) dn равно используется для расчета напряжения в виде песочных часов.

  • для Ishell =12

(QBAT) dn равно используется для всех условий напряжения, кроме поперечного сдвига

  • для Иш3н=30

(ДКТ18) дн есть используется только для мембраны

  1. I

толстый - Результат оболочки

Флаг расчета напряжений

  • Пометить Ithick автоматически

установлено значение 1 для /MAT/LAW32 (HILL).

  • Если Ithick =1, маленький

опция деформации автоматически деактивируется в соответствующем типе элемент.

  1. I

плас - Напряжение в плоскости оболочки

Флаг пластики

  • Рекомендуется использовать Iplas = -1, если Ithick = -1.

  • Если Iplas=1, маленький

опция деформации автоматически деактивируется в соответствующем типе элемент.

  1. I

сверлить - Определение жесткости глубины резкости рекомендуется для неявных решений, особенно

для метода Рикса и проблем с преобладанием изгиба.

  • Idrill доступен для QEPH,

QBAT (Идрилл =12 и 24) и стандартные треугольные (С0) элементы оболочки (Ish3n = 1 и 2).

  1. Угол ортотропии

    определяется следующим образом из опорного вектора, определенного в стеке:

\(\varphi=\varphi_{s}+\varphi_{i}+\Delta\varphi+\theta_{drape}\) Где, \(\varphi_{i}\) определяется для каждого слоя в стопке \(\varphi_{s}\) определяется на элементе \(\Delta\varphi\) определяется на слое \(\varphi_{drape}\) определяется в таблице драпировки Опорный вектор \(V\) , определенный с помощью I p , skew_ID или вектор ( V X , V Y , V Z ), описанный в Композитные свойства в Руководство пользователя . .. image:: images/prop_type10_sh_comp_starter_r_example_Ip_20.png

(Рисунок 2.)

  • Пример для I P = 20: .. image:: images/prop_type10_sh_comp_starter_r_prop_type9_ip_20.png

    (Рисунок 3.)

  1. Определение направления материала в исходной карточке состояния

    (

/INISHE/ORTHO , /INISH3/ORTHO )

перезаписывает направление материала.

В случае эталонных показателей

ориентация направлений анизотропии должна определяться с помощью ссылки геометрия, а не исходная.

2-е материальное направление

m2 получается из направления m1, повернутого на 90 градусов. (ортотропный).

Слои накладываются один за другим снизу вверх.

верх.

images/prop_type10_sh_comp_starter_r_prop_type10_layer_thickness.png*(Рисунок4.)*

  1. Параметр P_thickfail

несовместимо с отказом, определенным в самом материальном законе, например деформация пластического разрушения в LAW36.

  1. Удаление элемента

    правила, используемые с

P_thick неудача и

модели отказов:

  • Только P_thick неудача определенное в свойстве, считается причиной отказа элемента. - P_thickfail >

0 определяет долю неудавшейся толщины. При этом используется глобальная толщина элемента, назначенная каждый слой.

  • P_thickfail

<0 определяет соотношение неудачных слоев. Это использует количество слоев.

  • Определен P_thickfail

в модели отказа (/FAIL) не используются.

  • Для полностью интегрированных оболочек (Ishell=12) правила, описанные выше для

недоинтегрированные оболочки применяются к каждой точке Гаусса отдельно. P_thickfail критерий проверяется для всех толщин слоев для каждого гаусса в плоскости. точка. Элемент удаляется только тогда, когда все точки Гаусса достигнут P_thickfail критерий.

  • Правила P_thickfail

не используется с моделями отказов, определенными в законах о материалах. Это используется только для модели отказа, определенной с помощью /FAIL.

  1. I

позиция : Положение оболочки или смещение толщины: - I

позиция = 0 : Без смещения оболочки .. image:: images/prop_type10_sh_comp_starter_r_ipos_0.png

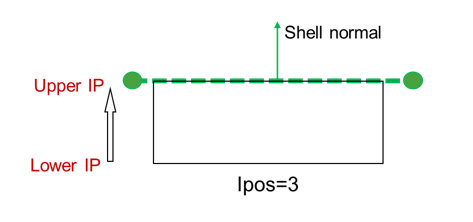

  • I позиция = 3 : Верхняя поверхность совпадает с

    Средняя поверхность элемента.

    _images/prop_type10_sh_comp_starter_r_ipos_3.png

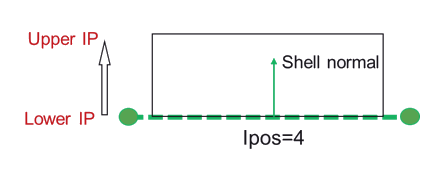

  • I позиция = 4 : Нижняя поверхность совпадает с

    Средняя поверхность элемента.

    _images/prop_type10_sh_comp_starter_r_ipos_4.png
