### /INIGRAV

Определяет начальное состояние гидростатического давления из-за загрузки гравитации.

#### Формат

Поле	Содержание	Пример в СИ
inigrav_ID	Идентификатор начальной гравитационной загрузки.	(Целое число, максимум 10 цифр)
unit_ID	(Необязательно) Идентификатор единицы измерения.	(Целое число, максимум 10 цифр)
inigrav_title	Название начальной гравитационной загрузки.	(Символы, максимум 100 символов)
grpart_ID	Группа идентифицированных частей. Если не определено (0), начальное состояние применяется ко всем твердым частям (PART).	По умолчанию = 0 (Целое число)
surf_ID	(Необязательно) Идентификатор свободной поверхности. Если не определено, считывается точка начала.	(Целое число)
grav_ID	(Обязательно) Используемый идентификатор карты гравитации.	(Целое число)
P_ref	Давление на эталонной поверхности.	(Действительное) [Па]
Bx	X-координата начальной точки (используется только если `surf_ID`=0).	(Действительное) [м]
By	Y-координата начальной точки (используется только если `surf_ID`=0).	(Действительное) [м]
Bz	Z-координата начальной точки (используется только если `surf_ID`=0).	(Действительное) [м]

#### Пример (Гидростатическое давление воды)

``` #—1—-|----2----|—-3—-|----4----|—-5—-|----6----|—-7—-|----8----|—-9—-|---10----| /UNIT/1 unit for load # MUNIT LUNIT TUNIT

g mm ms

#—1—-|----2----|—-3—-|----4----|—-5—-|----6----|—-7—-|----8----|—-9—-|---10----| /INIGRAV/1/1 hydrostatique pressure - “ sea level : {Z=0} where Pref=0.101325 MPa #GRPART_ID SURF_ID GRAV_ID

0 0 1

# Pref Bx By Bz

0.101325 0 0 0

#—enddata ```

#### Комментарии

• Значение гравитации и направление считываются из карты /GRAV, поэтому grav_ID является обязательным.

• Идентификатор поверхности предоставляет уровень моря. surf_ID может быть либо /SURF/PLANE (см. рисунок 1), либо любой другой пользовательской поверхностью, описывающей границу воздух-вода (см. рисунок 2).

• Если surf_ID не указано, то используется плоская поверхность с B=(Bx, By, Bz) в качестве начальной точки и вектором гравитации в качестве нормали к поверхности.

• P_ref — давление на уровне моря. Давление уменьшается выше поверхности и увеличивается ниже.

• Это ключевое слово вычисляет давление для каждой ячейки в указанных частях grpart_ID.

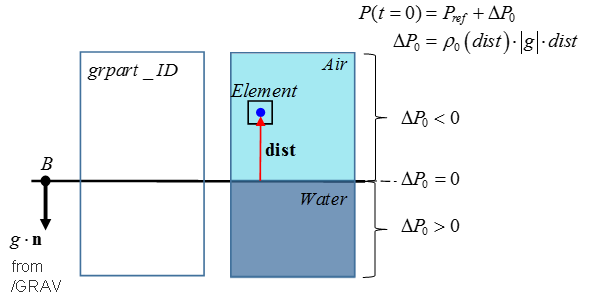

Рисунок 1. Начальное давление, рассчитанное от уровня моря с плоской поверхностью

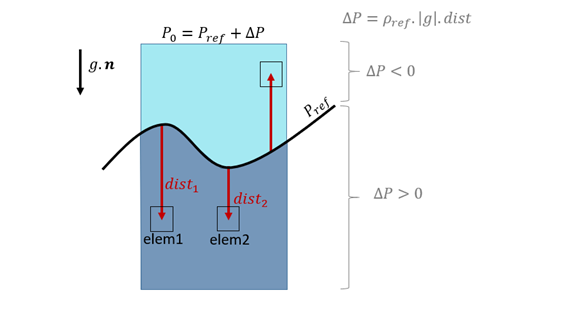

Рисунок 2. Начальное давление, рассчитанное от уровня моря с пользовательской поверхностью

• При использовании опции /INIVOL для инициализации объемной доли с LAW51, эталонная плотность автоматически рассчитывается из начальных объемных долей.

• В настоящее время совместимо только с гидродинамическими законами 3, 4, 6, 37, 49, 51 и 151.

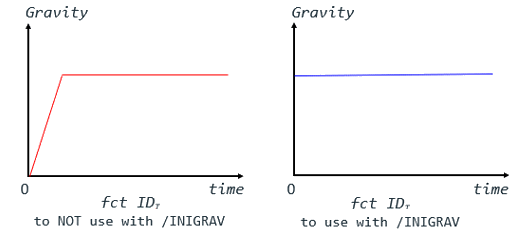

Рисунок 3.
