/LOAD/PCYL
- Ключевое слово формата блока Определяет нагрузку давления в цилиндрической системе на
поверхность как функция радиуса, времени и угла падения.
Формат
/LOAD/PCYL/pload_ID/unit_ID |
/LOAD/PCYL/pload_ID/unit_ID |
/LOAD/PCYL/pload_ID/unit_ID |
/LOAD/PCYL/pload_ID/unit_ID |
/LOAD/PCYL/pload_ID/unit_ID |
/LOAD/PCYL/pload_ID/unit_ID |
/LOAD/PCYL/pload_ID/unit_ID |
/LOAD/PCYL/pload_ID/unit_ID |
/LOAD/PCYL/pload_ID/unit_ID |
/LOAD/PCYL/pload_ID/unit_ID |
pload_title |
pload_title |
pload_title |
pload_title |
pload_title |
pload_title |
pload_title |
pload_title |
pload_title |
pload_title |
surf_ID |
sens_ID |
frame_ID |
|||||||
table_ID |
Ascale_r |
Ascale_r |
Ascale_t |
Ascale_t |
Fscale_p |
Fscale_p |
Определение
Поле |
Содержание |
Пример единицы СИ |
|---|---|---|
pload_ID |
Блок нагрузки давлением идентификатор.(Целое число, максимум 10 цифр) |
|
unit_ID |
(Необязательно) Идентификатор устройства. (Целое число, максимум 10 цифр) |
|
pload_title |
Блок нагрузки давлением заголовок.(Символ, максимум 100 символов) |
|
surf_ID |
Поверхность идентификатор.(Целое число) |
|
sens_ID |
Идентификатор датчика. ≠ 0 Нагрузка давлением применяется после активации датчика (функция времени сдвинута во времени). (Целое число) |
|
frame_ID |
Локальный фрейм /FRAME/MOV идентификатор для определения оси цилиндрической системы. Локальное направление X (node_ID1, node_ID2) определяет цилиндрическую ось. (Целое число) |
|
table_ID |
Идентификатор двухмерной таблицы определение функции давления радиуса и время.(Целое число) |
|
Ascale_r |
Масштабный коэффициент радиуса. По умолчанию = 1.0 (Реал) |
\([m]\) |
Ascale_t |
Коэффициент масштабирования времени. По умолчанию = 1,0. (Реал) |
\([s]\) |
Fscale_p |
Коэффициент масштабирования по ординате. По умолчанию = 1.0 (Реал) |
\([Pa]\) |
Пример
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/1
Unit for load
# MUNIT LUNIT TUNIT
g mm ms
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/LOAD/PCYL/12/1
laser beam
# surf_ID sens_ID frame_ID
1 0 1
# table_ID xscale_r xscale_t yscale
1 0 0 -0.1
/TABLE/1/1
pressure distribution function of radius and time
#DIMENSION
2
# FCT_ID Time Yscale
2 0.0 0.0
2 0.02 1200.0
2 0.04 2500.0
2 0.06 2700.0
2 0.08 2500.0
2 0.09 1200.0
2 0.11 900.0
2 0.15 400.0
2 0.24 200.0
2 0.31 150.0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/2
Pressure distribution according radius
0 1
.5 1
1 .5
2 .1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
/END
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
Комментарии
Эту сжимающую нагрузку можно использовать только для 3D-анализа.
Значение давления определяется с помощью:

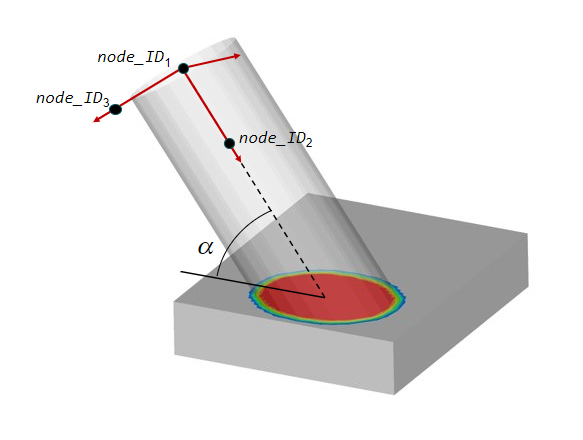

\(P(r,t)=sin(\alpha)⋅Fscale_p⋅Table_IDr·Ascale_r,\frac{t}{Ascale_t}\) Где, \(r\) Радиус от оси цилиндра. \(t\) Текущее время. \(\alpha\) Угол между поверхностью и осью цилиндра. .. image:: images/load_pcyl_starter_r_load_pcyl.png
(Рисунок 1.)
Значения давления не экстраполируются за пределы последнего радиуса.
абсцисса. Давление вне цилиндра равно нулю.
