/MAT/LAW72 (HILL_MMC)

Ключевое слово формата блока Описывает анизотропный материал Hill с модифицированной: Критерии перелома Мора. Этот закон доступен для оболочек и твердых тел.

Формат


/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID	/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID	/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID	/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID	/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID	/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID	/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID	/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID	/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID	/MAT/LAW72/mat_ID/unit_ID or /MAT/HILL_MMC/mat_ID/unit_ID
mat_title	mat_title	mat_title	mat_title	mat_title	mat_title	mat_title	mat_title	mat_title	mat_title
\(\rho_{i}\)	\(\rho_{i}\)
E	E	v	v
\(\sigma_{y}^{0}\)	\(\sigma_{y}^{0}\)	\(\epsilon_{p}^{0}\)	\(\epsilon_{p}^{0}\)	n	n	F	F	G	G
H	H	N	N	L	L	M	M
C1	C1	C2	C2	C3	C3	m	m	Dc	Dc

Определение

Поле	Содержание	СИ Пример устройства
mat_ID	Идентификатор материала.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
mat_title	Название материала.(Символ, максимум 100 символов)
\(\rho_{i}\)	Начальная плотность.(Реальная)	\([\frac{kg}{m^{3}}]\)
E	Начальный модуль Юнга.(Реальный)	\([Pa]\)
v	Коэффициент Пуассона.(Реальный)
\(\sigma_{y}^{0}\)	Начальный предел текучести. По умолчанию = 1020 (реальный).	\([Pa]\)
\(\epsilon_{p}^{0}\)	Начальная пластическая деформация. По умолчанию = 10-20 (реальная)
n	Показатель степени изотропной функции быстрого твердения: \(\sigma_{y}=\sigma_{y}^{0}(\epsilon_{p}+\epsilon_{p}^{0})^{n}\) Он также используется в качестве показателя степени в MMC. уравнения отказов. 2По умолчанию = 1,0 (Реальное)
F, G, H, L, M, N	Шесть HILL Параметры анизотропии материалов (> 0).(плавающее число)
C1	Первый параметр модели разрушения MMC. (Реальный)
C2	Второй параметр для модели разрушения MMC. По умолчанию = \(\sigma_{y}^{0}\) (Реал)	\([Pa]\)
C3	Третий параметр модели разрушения MMC. (Реальный)
m	Экспонента функции смягчения. 3По умолчанию = 1,0 (реальное)
Dc	Критический урон. = 1 (по умолчанию) Элемент удаляется, когда урон достигает единицы. > 1 Предел текучести изменяется с помощью функции смягчения. 3 Если урон достигает критического значения, элемент удаляется. (Настоящий)

Пример (Металл)

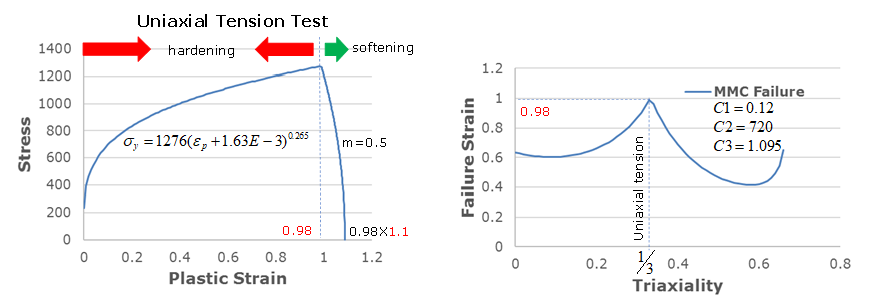

Размягчение и разрушение материала рассматриваются в примере с материалом. Использование ММС

параметры

C 1 , C 2 , и C 3 деформация разрушения при испытании на одноосное растяжение рассчитана как 0,98. В одноосном варианте

испытание на растяжение с

m =0,5, материал начинает размягчаться при 0,98 до тех пор, пока 0.98 x D c достигается.

#RADIOSS STARTER

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/UNIT/1

unit for mat

                   g                  mm                  ms

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#-  2. MATERIALS:

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/MAT/LAW72/1/1

Metal

#              RHO_I

              0.0028

#                  E                  nu

              200E+3                 0.3

#               Sig0                Eps0                   n                   F                   G

                1276             1.63E-3               0.265                 0.5                 0.5

#                  H                   N                   L                   M

                 0.5                 1.5                   0                   0

#                 C1                  C2                  C3                   m                  Dc

                0.12                 720               1.095                 0.5                 1.1

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#ENDDATA

/END

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

Комментарии

3D-эквивалент Холма

стресс:

\(f=\sqrt{F(\sigma_{yy}−\sigma_{zz})^{2}+G(\sigma_{zz}−\sigma_{xx})^{2}+H(\sigma_{xx}−\sigma_{yy})^{2}+2L\sigma_{yz}^{2}+2M\sigma_{zx}^{2}+2N\sigma_{xy}^{2}}\) Для элемента оболочки возьмите: \(f=\sqrt{F\sigma_{yy}^{2}+G\sigma_{xx}^{2}+H(\sigma_{xx}−\sigma_{yy})^{2}+2N\sigma_{xy}^{2}}\)

Перелом ММК

критерии:

\(D=\int0\epsilon_{p}\frac{d\epsilon_{p}}{\epsilon_{f}(\theta,\eta)}\) С \(\epsilon_{f}(\bar{\theta},\eta)={\frac{\sigma_{y}^{0}}{C_{2}}[C_{3}+\frac{\sqrt{3}}{2−\sqrt{3}}(1−C_{3})(sec(\frac{\bar{\theta}\pi}{6})−1)][\sqrt{\frac{1+C_{1}^{2}}{3}}cos(\frac{\bar{\theta}\pi}{6})+C_{1}(\eta+\frac{1}{3}sin(\frac{\bar{\theta}\pi}{6}))]}^{−\frac{1}{n}}\) - Для твердотельных 3D-элементов

\(\eta\)

– трехосность напряжений с \(\eta=\frac{\frac{1}{3}(\sigma_{xx}+\sigma_{yy}+\sigma_{zz})}{\sigma_{VM}}\)

\(\bar{\theta}\)

сдвиг угла Лоде \(\bar{\theta}=1−\frac{2}{\pi}arcos\zeta\)

с углом Лоде (

\(\theta\)

) параметр

\(\zeta=cos(3\theta)=\frac{27}{2}\frac{J_{3}}{\sigma_{VM}^{3}}\): \(J_{3}\)

является третьим инвариантом девиаторного стресс.

Для элементов оболочки \(\eta\)

– трехосность напряжений с \(\eta=\frac{\frac{1}{3}(\sigma_{xx}+\sigma_{yy}+\sigma_{zz})}{\sigma_{VM}}\)

\(\bar{\theta}\)

сдвиг угла Лоде \(\bar{\theta}=1−\frac{2}{\pi}arcos\zeta\)

с углом Лоде (

\(\theta\)

) параметр

\(\zeta=cos(3\theta)=−\frac{27}{2}\eta(\eta^{2}−\frac{1}{3})\)

Перелом и повреждение с помощью MMC

критерии перелома:

Когда D = 1: начинается разрушение.

By 1 < D < D c : предел текучести умножается

с помощью функции смягчения

\(\beta\) для снижения сопротивления деформации. \(\sigma_{y}=\beta\sigma_{y}^{0}(\epsilon_{p}+\epsilon_{p}^{0})^{n}\)

с \(\beta=(\frac{D_{c}−D}{D_{c}−1})^{m}0<\beta<1\)

Если D ≥ Dc,

элемент удален.

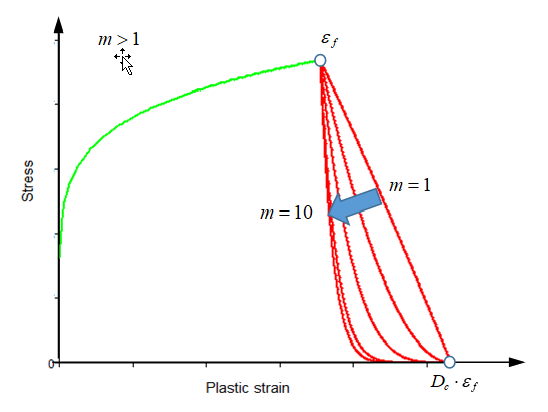

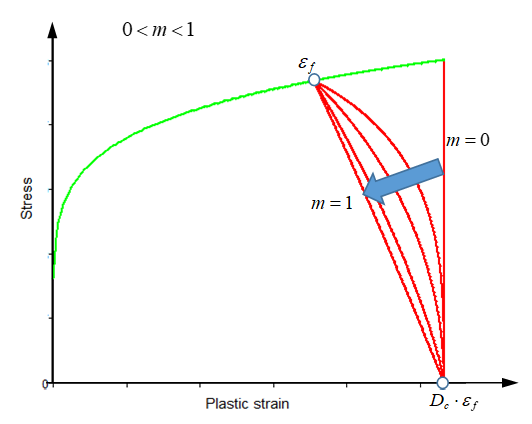

Экспонента m используется для описания смягчающего поведения. Это

рекомендуется использовать

m > 0. Если 0 < м < 1,

тогда кривая размягчения выпуклая.
If m > 1, то

кривая размягчения вогнутая. Смягчение происходит между

\(\epsilon_{f}\) и \(D_{c}⋅\epsilon_{f}\) . После достижения пластической деформации \(D_{c}⋅\epsilon_{f}\) (в этом случае \(D>D_{c}\) ), то элемент удаляется. .. image:: images/mat_law72_hill_mmc_starter_r_mat_law72_softening_behavior1.png

(Рисунок 2.)

Можно отобразить пользователя

переменные в файлах анимации (с Engine/

ANIM/Eltyp/Restype ) и в файле истории времени (с помощью Starter /TH/SHEL и /TH/BRIC ): - ПОЛЬЗОВАТЕЛЬ1: Значение урона

Также возможно отображение

нормализованная переменная урона

\(D_{n}=\frac{D}{D_{c}}\) в файлах анимации с /ANIM/BRICK/DAMG , /ANIM/SHELL/DAMG , /H3D/SHELL/DAMG и /H3D/SOLID/DAMG .
