/INIMAP2D

Карта ключевых слов в формате блока 2D: значения скорости и термодинамические значения в трехмерное осесимметричное пространство для использования с /ALE/EULER материалов.

Формат


/INIMAP2D/form/inimap2d_ID	/INIMAP2D/form/inimap2d_ID	/INIMAP2D/form/inimap2d_ID	/INIMAP2D/form/inimap2d_ID	/INIMAP2D/form/inimap2d_ID	/INIMAP2D/form/inimap2d_ID	/INIMAP2D/form/inimap2d_ID	/INIMAP2D/form/inimap2d_ID	/INIMAP2D/form/inimap2d_ID	/INIMAP2D/form/inimap2d_ID
inimap2d_title	inimap2d_title	inimap2d_title	inimap2d_title	inimap2d_title	inimap2d_title	inimap2d_title	inimap2d_title	inimap2d_title	inimap2d_title
node_ID1	node_ID2	node_ID3
grbric_ID	grquad_ID	grtria_ID
f2d_IDv	Фскалев	Фскалев
f2d_IDvf1	f2d_IDrho1	Фскалеро1	Фскалеро1	f2d_IDp_e1	Fscalep_e1	Fscalep_e1
и т. д.	и т. д.	и т. д.	и т. д.	и т. д.	и т. д.	и т. д.
f2d_IDvfN	f2d_IDrhoN	ФскалерхоН	ФскалерхоН	f2d_IDp_eN	Fscalep_eN	Fscalep_eN

Определение

Поле	Содержание	Пример единицы СИ
форма	Формулировка исходного состояния. ВЕ Указаны массовая плотность, удельная внутренняя энергия и скорость. вице-президент Указываются массовая плотность, давление и скорость.
inimap2d_ID	Идентификатор блока Inimap2d.(Целое число, максимум 10 цифр)
inimap2d_title	Заголовок блока Inimap2d.(Символ, максимум 100 символов)
node_ID1	Идентификатор узла 1.(Целое число, максимум 10 цифр)
node_ID2	Идентификатор узла 2.(Целое число, максимум 10 цифр)
node_ID3	Идентификатор узла 3.(Целое число, максимум 10 цифр)
grbric_ID	Группа кирпичей, на которой выполняется инициализация выполнено. (Целое число)
grquad_ID	Группа четверок, в которой выполняется инициализация выполнено. (Целое число)
grtria_ID	Группа Tria, для которой выполняется инициализация. (Целое число)
f2d_IDv	Идентификатор функции (/FUNC_2D) для инициализации скорости. (Целое число)
Фскалев	Масштабный коэффициент скорости. 4 (целое число)	\([\frac{m}{s}]\)
Повторите следующее строки для каждого /MAT/LAW151 или /MAT/LAW51 субматериал с 1 по N	Повторите следующее строки для каждого /MAT/LAW151 или /MAT/LAW51 субматериал с 1 по N	Повторите следующее строки для каждого /MAT/LAW151 или /MAT/LAW51 субматериал с 1 по N
f2d_IDvf1	Идентификатор 2D-функции (/FUNC_2D) для объемной доли \(f_{vf}(t)\) . = 0 \(Volume Fraction=Fscale_{vf}\) > 0 \(Volume Fraction=Fscale_{vf}⋅f_{vf}(t)\) (Целое число)
f2d_IDrhoi	Идентификатор 2D-функции (/FUNC_2D) для плотности \(f_{rho}(t)\) . = 0 \(\rho=Fscale_{rho}\) > 0 \(\rho=Fscale_{rho}⋅f_{rho}(t)\) (Целое число)
Фскалерой	Масштабный коэффициент плотности. 4 (Реал)	\([\frac{kg}{m^{3}}]\)
f2d_IDp_ei	Если form=VE, идентификатор 2D-функции (/FUNC_2D) для энергетики \(f_{p_e}(t)\) .Если форма=ВП, 2D идентификатор функции (/FUNC_2D) для давления \(f_{p_e}(t)\) . = 0 \(PorE=Fscale_{p_e}\) > 0 \(PorE=Fscale_{p_e}⋅f_{p_e}(t)\) (Целое число)
Fscalep_e1	Если form=VE, Масштабный коэффициент энергии. 4Если форма=ВП, Масштабный коэффициент давления. (Реальный)	\([Pa]\) или \([\frac{J}{m^{3}}]\)

Пример

/INIMAP2D/VE/1

INIMAP2D1

# node_ID1  node_ID2  node_ID3

    130602    131262     96789

#grbric_ID grquad_ID grsh3n_ID

         1         0         0

#    fct_u

         3

#  fct_alp   fct_rho                      fct_eint

         0         1                             0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNC_2D/1

for density initialization

#      dim

         1

#                  X                   Y                  Z1

#            X-coord             Y-Coord             density

          0.00000000          0.00000000        109.00000000

          0.00195695          0.00000000        114.00000000

          0.00391389          0.00000000        111.00000000

          0.00587084          0.00000000        109.00000000

          0.00782779          0.00000000        114.00000000

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

/FUNC_2D/3

for velocity initialization

#      dim

         2

#                  X                   Y                  Z1                  Z2

#            X-coord             Y-Coord          velocity x          velocity y

          0.00097656          0.00097656         -0.00026680         -0.02174114

          0.00097656          0.00292969         -0.00080037         -0.02173459

          0.00097656          0.00488281         -0.00133382         -0.02172149

          0.00097656          0.00683594         -0.00186707         -0.02170185

          0.00097656          0.00878906         -0.00240003         -0.02167567

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

#enddata

Комментарии

node_ID

node_ID 2 и node_ID 3 определить локальную систему координат, используемую для картографирования. Где node_ID1 и node_ID2 определяют

\(X'\)
node_ID1 и node_ID3 определяют

\(Y'\)

Координаты 2D-данных, которые будут

сопоставленные определяются в локальном

\(X'\) и \(Y'\) система с использованием /FUNC_2D Х и Y

вход.

При отображении скалярных величин, таких как

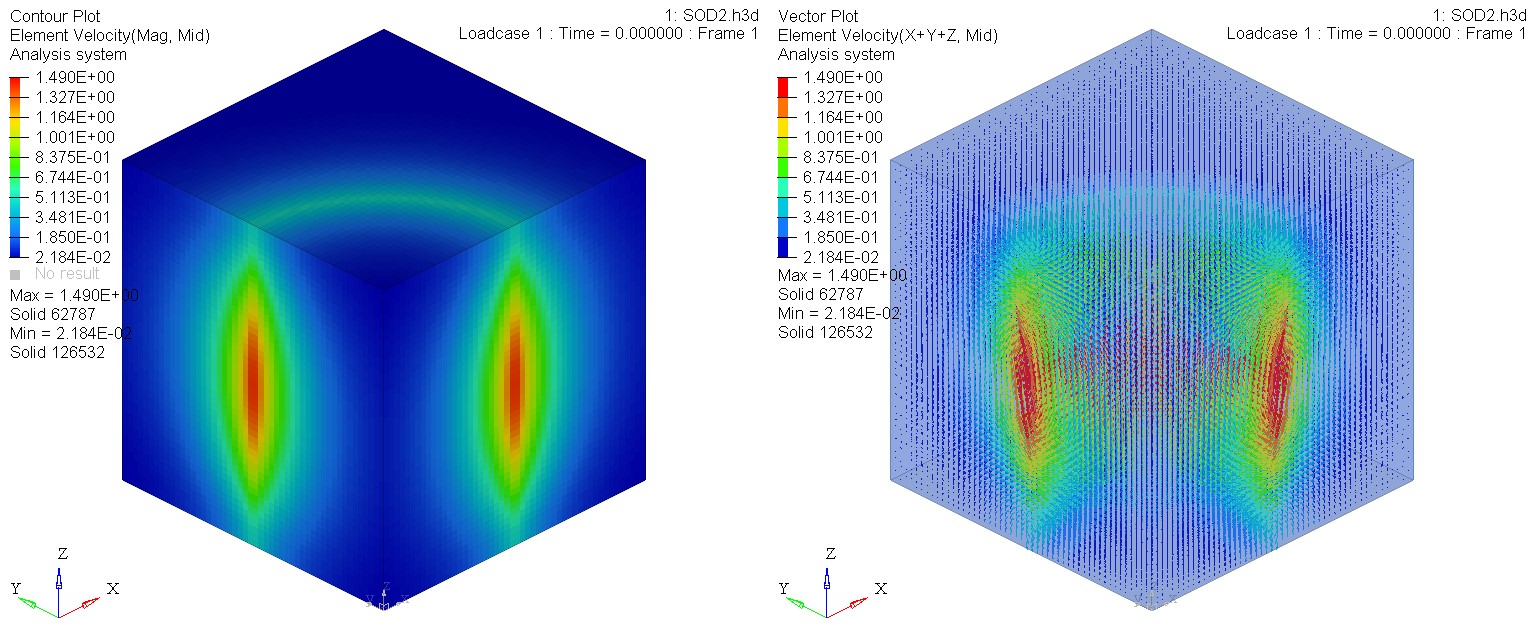

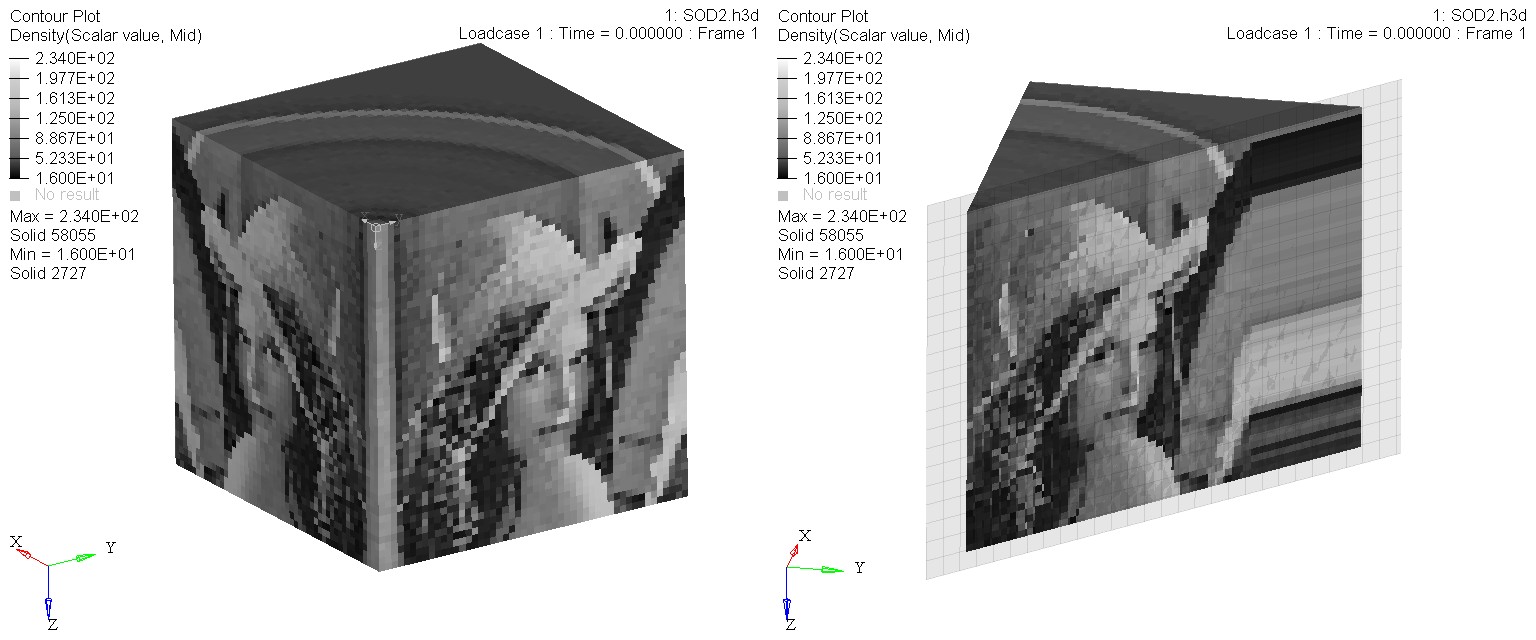

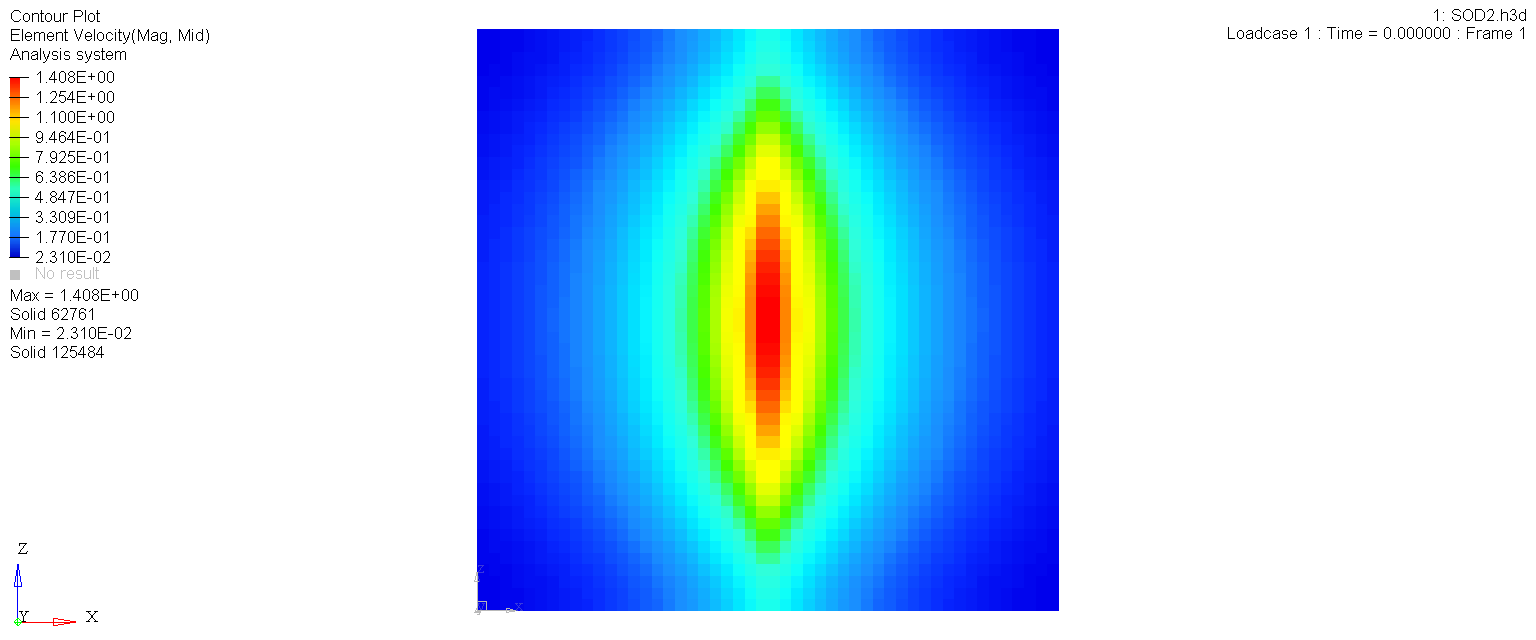

плотность, давление и энергия, используйте /FUNC_2D с dim=1 и определите скалярное значение с помощью Z1. Для векторные величины, такие как скорость, используйте /FUNC_2D с dim=2 и определите вектор, используя Z1 и Z2 (рис. 2 и рис. 3).

Если есть какие-либо входные данные для скорости, объема

дробь, плотность, энергия или давление постоянны, то функцию можно оставить не определено, а постоянные значения можно вводить в поля масштабного коэффициента, Фскалев, Фскалерой, или Fscalep_e1. Если функции определены, тогда значение по умолчанию для масштабных коэффициентов равно 1,0.

Когда

form=VE, модель инициализируется по плотности, удельная внутренняя энергия и скорость. Эта формула доступна для всех мономатериалов. ALE / EULER законы материала и с материалом /MAT/LAW151 (MULTIFLUID) и /MAT/LAW51 (MULTIMAT).

Когда form=VP, модель инициализируется из

плотность, давление и скорость. Эта формула доступна для всех мономатериалов ALE/ EULER материальные законы, уравнение состояния которых обеспечивается через Карта /EOS и с материалом /MAT/LAW151 и /MAT/LAW51 только в том случае, если используется Iform= 12.

Если используется взрывчатый материал LAW5 (JWL)

как субматериал, то картирование будет продолжено с учетом того, что все взрывчатое вещество сгорело (сожгите

дробь = 1,0). Картирование будет производиться по продуктам детонации только при ожоге

дробь = 1,0.
