Этот закон описывает тепловой материал.

Формат

` /MAT/LAW18 / mat_ID or /MAT/THERM / mat_ID mat_title ρi ρ0 ρ​0 Cp A B fct_IDT T0 FscaleT fct_IDsph fct_IDas Fscale_sph Fscale_E Fscale_K `

Определение полей

Поле | Содержимое | Пример (SI) |

|----------------|—————————————-|----------------------| | mat_ID | Идентификатор материала. | Integer (макс. 10) | | mat_title | Название материала. | Character (макс. 100)| | ρi | Начальная плотность. | кг/м³ | | ρ0 | Эталонная плотность (исп. в E.O.S). | кг/м³ (по умолч. = ρi)| | Cp | Удельная теплоемкость. | кг·с³/м·К | | A | Коэффициент проводимости A. | Вт/м²·К | | B | Коэффициент проводимости B. | | | fct_IDT | Идентификатор функции f(t) для T. | | | T0 | Начальная температура. | K (по умолчанию 300K)| | Fscale_T | Коэффициент масштабирования времени. | | | fct_IDsph | Идентификатор функции g(T, E). | | | fct_IDas | Идентификатор функции h(k, T) | | | Fscale_sph | Коэффициент масштабирования температуры| K | | Fscale_E | Коэффициент масштабирования энергии. | J | | Fscale_K | Коэффициент масштабирования проводимости.| Вт/м²·К |

Комментарии

Этот материал может использоваться: - как чисто тепловой материал (читается только строка 4) - как граничные условия (температура или поток) (используйте строку 5)

Теплопроводность k рассчитывается как: `math k = A + B × T `

Тепловая диффузия α рассчитывается как: `math α = k / ρ0Cp ` где Cp — удельная теплоемкость при постоянном давлении.

Теплопроводность k задается кривой fct_IDas = k(T)

Тепловая диффузия α рассчитывается с кривой fct_IDsph `math α = k / ρ0Cp ` где, `math dE/dT = Cp `

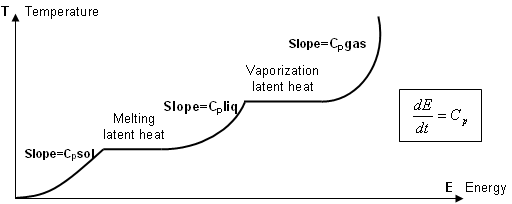

Функция g(T, E) похожа на следующую кривую:

_images/05d2f891_image15.png

Если fct_IDsph ≠ 0, то `math E_specific = E_int / (ρ0 × Fscale_E) T = f_sph(E_specific) × Fscale_sph ` где f_sph является функцией fct_IDsph.

Если fct_IDsph = 0, `math T = E_int / C ` с C = ρ0 × Cp = Specific Heat.

Если fct_IDT ≠ 0, то `math T = f(Time) × T0 ` где Time = Time × FscaleT ; `math E_int = T × Cp ` Если fct_IDas ≠ 0, `math T = T × Fscale_sph A = f_as(T) × Fscale_E ` где f_as является функцией fct_IDas.
