/PROP/TYPE17 (STACK)
- Ключевое слово формата блока. Это свойство используется для определения
свойство оболочки с использованием подхода «стек и слой». Можно определить только одну точку интеграции. за каждый слой.
Описание
Существует два возможных формата ввода: - Один стек, описывающий порядок слоев, каждый слой может иметь разные
форму, связывая группы элементов со слоем.
Последовательность подстеков («SUB»), состоящая из
несколько слоев. Интерфейс между подстеками определяется с помощью Строка(и) опции INT.
Входные данные могут быть либо «подстеками», либо слоями, но не тем и другим.
Формат
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
/PROP/TYPE17/prop_ID/unit_ID or /PROP/STACK/prop_ID/unit_ID |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
prop_title |
Ишелл |
Исмстр |
Иш3н |
Идрилл |
Поликсфем |
Z0 |
Z0 |
Винтерплай |
Винтерплай |
|
hm |
hm |
hf |
hf |
hr |
hr |
dm |
dm |
dn |
dn |
P_thickfail |
P_thickfail |
Толстый |
Толстый |
Ашир |
Ашир |
толстый |
Иплас |
||
VX |
VX |
VY |
VY |
VZ |
VZ |
skew_ID |
Йорт |
Ипос |
IP |
По слою .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"Pply_IDi", ":math:`\varphi_{i}`", ":math:`\varphi_{i}`", "Zi", "Zi", "", "", "", "", ""
"Минтерпли", "", "", "", "", "", "", "", "", ""
Или по подстеку .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"Саб", "Нсуб", "Подплин", "", "", "", "", "", "", ""
"Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека"
"Pply_IDi", ":math:`\varphi_{i}`", ":math:`\varphi_{i}`", "Zi", "Zi", "", "", "", "", ""
"Минтерпли", "", "", "", "", "", "", "", "", ""
"Саб", "Нсуб", "Подплин", "", "", "", "", "", "", ""
"Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека", "Имя подстека"
"Pply_IDj", ":math:`\varphi_{j}`", ":math:`\varphi_{j}`", "Zj", "Zj", "", "", "", "", ""
"Минтерпли", "", "", "", "", "", "", "", "", ""
"INT", "Pply_IDt", "Pply_IDb", "", "", "", "", "", "", ""
Определение
Поле |
Содержание |
Пример единицы СИ |
|---|---|---|
prop_ID |
Недвижимость идентификатор.(Целое число, максимум 10 цифр) |
|
unit_ID |
Идентификатор единицы измерения.(Целое число, максимум 10 цифр) |
|
prop_title |
Недвижимость заголовок.(Символ, максимум 100 символов) |
|
Ишелл |
Формулировка элемента оболочки флаг. 2 = 0 Используйте значение в /DEF_SHELL. = 1 По умолчанию, если /DEF_SHELL не определен Q4, вязкоупругие режимы песочных часов, ортогональные деформация и жесткие режимы (Белычко). = 2 Q4, вязкоупругие песочные часы без ортогональности. (Холлквист). = 3 Q4, упругопластические песочные часы с ортогональностью. = 4 Q4 с улучшенной формулировкой типа 1 (ортогонализация для деформированных элементов). = 12 QBAT состав оболочки. = 24 QEPH состав оболочки. (Целое число) |
|
Исмстр |
Оболочка малого штамма флаг формулировки. 3 = -1 Автоматически устанавливать лучшее значение в соответствии с элементом тип и материальный закон. = 0 Используйте значение в /DEF_SHELL. = 1 Малая деформация от времени = 0 (совместима с новой формулой) со всеми другими флагами формулировок). = 2 По умолчанию, если /DEF_SHELL не определен Полные геометрические нелинейности с возможной небольшой деформацией. активация рецептуры в Radioss Engine (опция /DT/Eltyp/Keyword3/Iflag). = 3 Старая формула малых штаммов (совместима только с тип песочных часов 2). = 4 Полные геометрические нелинейности (в Radioss Engine, опция /DT/SHELL/CST не имеет эффект). (Целое число) |
|
Иш3н |
3-узловой элемент оболочки флаг формулировки. = 0 Используйте значение в /DEF_SHELL. = 1 Стандартный треугольник (С0). = 2 По умолчанию, если /DEF_SHELL не определен Стандартный треугольник (С0) с модификацией для больших вращение. = 30 ДКТ18 = 31 DKT_S3, основанный на DTK12 BATOZ (см. Библиотеку элементов в разделе Теория). Руководство). (Целое число) |
|
Идрилл |
Степень свободы сверления флаг жесткости. 8 = 0 Используйте значение в /DEF_SHELL. = 1 Да. = 2 По умолчанию, если /DEF_SHELL не определен. Нет. (Целое число) |
|
Поликсфем |
Активирует пликсфем формулировка (бета-версия). 14 = 0 Нет = 2 Да (Целое число) |
|
Z0 |
Расстояние от оболочки элемент к нижней поверхности слоев. 11Следует учитывать, если Ipos =2.По умолчанию = 0,0 (Реальное) |
|
Винтерплай |
Вязкость для интерплея материал (должно оставаться меньше 0,1). По умолчанию = 0,0. (Реал) |
|
hm |
Песочные часы с мембраной оболочки коэффициент. 4По умолчанию = 0,01 По умолчанию = 0,01 для тип песочных часов 3 (Ishell = 3)(Реальный) |
|
hf |
Оболочка вне плоскости песочные часы.По умолчанию = 0,01 (Реальное) |
|
hr |
Песочные часы вращения снаряда коэффициент.По умолчанию = 0,01 По умолчанию = 0,01 для тип песочных часов 3 (Ishell = 3)(Реальный) |
|
dm |
Демпфирование мембраны корпуса по умолчанию = 5 % для LAW25 и LAW27 по умолчанию = 1,5 % для Ishell = 24 (QEPH) + LAW36(Реальный) |
|
dn |
Числовое демпфирование оболочки. 5Используется только для Ishell = 12 и 24. По умолчанию = 1,5% для Ishell = 24 (QEPH)По умолчанию = 0,1% для Ishell — 12 (QBAT)По умолчанию — 0,01% для Ishell = 3- (DKT18)(Real) |
|
P_thickfail |
Доля неудачных толщина для удаления элемента оболочки. 15 -1,0 ≤ P_thickfail ≤ 0 Доля неудачных слоев. \(0.0\leP_thick_{fail}\le1.0\) Доля неудавшейся толщины. По умолчанию = 1,0 (реальное) |
|
Толстый |
Толщина корпуса. 11(Реал) |
\([m]\) |
Ашир |
Коэффициент сдвига. По умолчанию: Значение Рейсснера: 5/6 (Реал) |
|
толстый |
Результирующие напряжения оболочки флаг расчета. 6 = -1 Автоматически устанавливать лучшее значение в зависимости от типа элемента и материальное право. = 0 Используйте значение в /DEF_SHELL. = 1 Учитывается изменение толщины. = 2 По умолчанию, если /DEF_SHELL не определен Толщина постоянная. (Целое число) |
|
Иплас |
Напряжение в плоскости оболочки Флаг пластики. 7 = -1 Автоматически устанавливать лучшее значение в зависимости от типа элемента и материальное право. = 0 Используйте значение в /DEF_SHELL. = 1 Итеративное проецирование с тремя итерациями Ньютона. = 2 По умолчанию, если /DEF_SHELL не определен Радиальный возврат. (Целое число) |
|
VX |
X-компонент для справки вектор. 9По умолчанию = 1,0 (Реальное) |
|
VY |
Компонент Y для справки вектор.По умолчанию = 0,0 (Реальный) |
|
VZ |
Z-компонент для справки вектор.По умолчанию = 0,0 (Реальный) |
|
skew_ID |
Идентификатор наклона для опорный вектор. 9По умолчанию = 0 (Целое число) |
|
Йорт |
Ортотропная система флаг формулировки для опорного вектора. = 0 (по умолчанию) Первая ось ортотропии поддерживается постоянной. угол относительно оси X ортонормированного система координат совращательного элемента. = 1 Первое направление ортотропии постоянно относительно к неортонормированной системе деформированных элементов. (Целое число) |
|
Ипос |
Флаг позиционирования слоя. 11 = 0 (по умолчанию) Положения слоев рассчитываются автоматически с учетом для толщины слоя. Согласованность глобальной толщины по сумме толщин слоев автоматически проверил. = 1 Все положения слоев по толщине элемента определяемый пользователем. Несколько слоев могут иметь одинаковое пространственное расположение. позиция. Общая толщина в этом случае не проверяется, поскольку оно не должно быть равно сумме слоев толщины. = 2 Нижняя часть компоновки слоев находится на Z0 из оболочки Средняя поверхность элемента. = 3 Верхняя поверхность оболочки рассматривается как элемент опорная плоскость. = 4 Нижняя поверхность оболочки рассматривается как элемент опорная плоскость. (Целое число) |
|
IP |
Базовое направление в самолет-ракушка. 9 = 0 (по умолчанию) Используйте 1-е направление skew_ID или вектор \(V\) (если skew_ID не определен) прогнозируется на элементе оболочки. = 20 Определяется из связности элементов (N1,N2) из элемент оболочки. = 22 Определяется с 1-го направления skew_ID проецируется на оболочку элемент и угол фи. (Вектор \(V\) игнорируется). = 23 Определяется из векторного произведения вектора \(V\) и элемент оболочки нормальное направление \(n\) . (skew_ID игнорируется). = 25 Определяется исходя из азимутального направления, определенного с помощью локальных цилиндрическая система координат skew_ID (2-е направление) на оболочке элемент. = 26 Определяется с 1-го направления элемента система координат. (Целое число) |
|
Саб |
=СУБ: Указывает начало определения подстека. 12(Необходимо оставить оправдано)(Целое число) |
|
Нсуб |
Идентификация подстека число.(Целое число) |
|
Подплин |
Количество слоев в подстек.(Целое число) |
|
Подстек Имя |
Название подстек.(Максимум 100 символов) |
|
Pply_IDiPply_IDj |
Идентификатор свойства Ply для слоя i (j). Слой определяется с помощью /PROP/TYPE19.(Целое число)i = 1, 2, 3… 200дж = 1, 2, 3… 200 |
|
Минтерпли |
Интерпальный материал идентификатор (необходим только в том случае, если активирована формула Plyxfem Поликсфем=2). 14 Этот материал игнорируется, если не указана формулировка plixfem. активирован (Plyxfem=0).(Целое число) |
|
\(\varphi_{i}\) \(\varphi_{j}\) |
Угол для слоя i (j). 9(Реал) |
\([deg]\) |
ЗиЗж |
Положение Z слоя i (j) (Зи или Zj определяет положение середины слоя). По умолчанию = 0,0 (Реал) |
\([m]\) |
Int |
=INT: указывает на связь между 2 подстеки (если используются, необходимо оставить оправдано).(Целое число) |
|
Pply_IDt |
Идентификационный номер верхнего слоя нижнего подстека. Один из ply_ID в Pply_IDi или Pply_IDj.(Целое число) |
|
Pply_IDb |
Идентификационный номер слоя днища слой верхнего подпакета. Один из ply_ID в Pply_IDi или Pply_IDj.(Целое число) |
Пример (слой с /DRAPE)
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/2
unit for prop
# MUNIT LUNIT TUNIT
kg mm ms
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE17/2/2
composite combine by ply
# Ishell Ismstr Ish3n Idrill Plyxfem Z0 Vinterply
12 0 0 1 0 0 0.0
# hm hf hr dm dn
0 0 0 .1 .1
# Thick Ashear Ithick Iplas
0 0 1 1
# VX VY VZ skew_ID Iorth Ipos Ip
1 0 1 0 0 0 0
# Pply_IDi PHIi Zi
11 0 0
#Minterply
# Pply_IDi PHIi Zi
12 90 0
#Minterply
# Pply_IDi PHIi Zi
13 0 0
#Minterply
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/11/2
PROP number 11
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 0 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/12/2
PROP number 12
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
2 .6 0 0 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/13/2
PROP number 12
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 -45 0 0 0 0
# drape_ID
1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/DRAPE/1
drape in shell element
# Entity Entity_ID Thinning Theta_drape
SHELL 1 10.
SHELL 2 10.
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/SHELL/2
# shell_ID node_ID1 node_ID1 node_ID1 node_ID1 phi_s
1 1 5 6 2 45 0
2 4 1 2 3 45 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

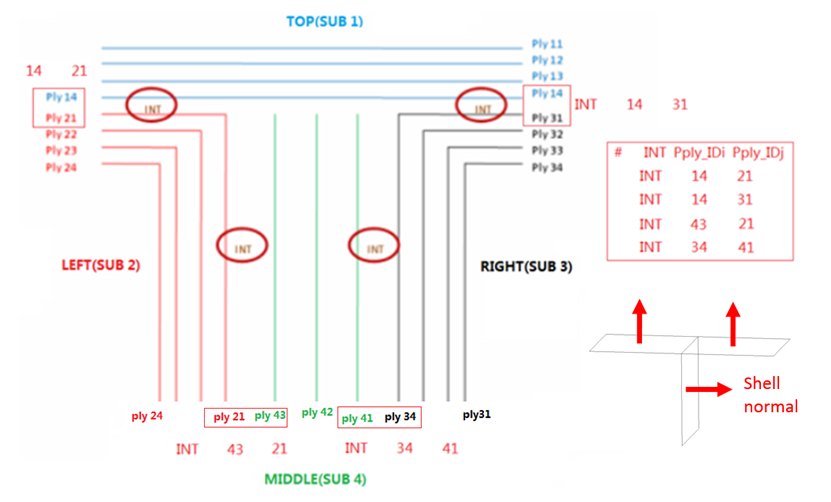

Пример (подстек)

Определение подстека для компоновки слоев.
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#- 1. LOCAL_UNIT_SYSTEm:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/2
unit for prop
# MUNIT LUNIT TUNIT
kg mm ms
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#- 2. GEOMETRICAL SETS:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE17/2/2
composite combine by substack
# Ishell Ismstr Ish3n Idrill Plyxfem Z0 Vinterply
12 0 0 1 0 0 0.0
# hm hf hr dm dn
0 0 0 .1 .1
# Thick Ashear Ithick Iplas
0 0 1 1
# VX VY VZ skew_ID Iorth Ipos Ip
0 1 0 0 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 1 4
Top substack
# Pply_IDi PHIi Zi
11 0 0
#Minterply
# Pply_IDi PHIi Zi
12 90 0
#Minterply
# Pply_IDi PHIi Zi
13 0 0
#Minterply
# Pply_IDi PHIi Zi
14 90 0
#Minterply
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 2 4
Left substack
# Pply_IDi PHIi Zi
21 90 0
#Minterply
# Pply_IDi PHIi Zi
22 0 0
#Minterply
# Pply_IDi PHIi Zi
23 90 0
#Minterply
# Pply_IDi PHIi Zi
24 0 0
#Minterply
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 3 4
Right substack
# Pply_IDi PHIi Zi
31 90 0
#Minterply
# Pply_IDi PHIi Zi
32 0 0
#Minterply
# Pply_IDi PHIi Zi
33 90 0
#Minterply
# Pply_IDi PHIi Zi
34 0 0
#Minterply
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Sub Nsub Sub-plyn
SUB 4 3
Middle substack
# Pply_IDi PHIi Zi
41 90 0
#Minterply
# Pply_IDi PHIi Zi
42 0 0
#Minterply
# Pply_IDi PHIi Zi
43 90 0
#Minterply
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
# Int Pply_IDt Pply_IDb
INT 14 21
INT 14 31
INT 43 21
INT 34 41
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/11/2
PROP number 11
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 45 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/12/2
PROP number 12
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 45 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/13/2
PROP number 13
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 45 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/14/2
PROP number 14
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 45 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/21/2
PROP number 21
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 46 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/22/2
PROP number 22
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 46 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/23/2
PROP number 23
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 46 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/24/2
PROP number 24
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 46 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/31/2
PROP number 31
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 47 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/32/2
PROP number 32
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 47 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/33/2
PROP number 33
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 47 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/34/2
PROP number 34
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 47 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/41/2
PROP number 41
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 44 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/42/2
PROP number 42
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 44 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/43/2
PROP number 43
# mat_ID_i t delta_phi id_grsh4n id_grsh3n Npt_ply A_i
1 .5 45 44 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
Комментарии
Свойство стека
используется в сочетании с
/PROP/TYPE19 (PLY) создать
свойства композитов посредством определения на основе слоев.
Слой, определенный с помощью /PROP/TYPE19, используется в опции
Pply_IDi или Pply_IDj. в этом свойство стека.
Для каждого слоя может быть определена только одна точка интеграции, т.е.
Npt_ply =1 в /PROP/TYPE19 (PLY).
I
оболочка , I sh3n – 4-узловая и 3-узловая оболочка
флаг формулировки
Яшелл =
1,2,3,4 (Q4): оригинальная оболочка Radioss с 4 узлами и стабилизация возмущений в виде песочных часов
Яшелл =
24 (QEPH): состав с физическим состоянием «песочные часы». стабилизация общего назначения.
Яшелл =
12 (QBAT): модифицированная оболочка BATOZ Q4 y24 с четырьмя Точки интегрирования Гаусса и уменьшенное интегрирование для плоскостного сдвига. Нет Для этой оболочки необходимо управление песочными часами.
Иш3н=30 (ДКТ18):
- Тонкий корпус BATOZ DKT18 с тремя точками интеграции Hammer.
Состав песочных часов является вязкоэластичным для оболочек Q4.
I
смстр - Формула малого штамма - Формула малой деформации активируется с момента времени t = 0, если
I смстр = 1 or 3 . Его можно использовать для
более быстрый предварительный анализ, но точность результатов не обеспечивается.
Любая оболочка, для которой
\(\Delta t<\Delta t_{min}\) можно переключиться на небольшую нагрузку
формулировка
Радиосс Вариант двигателя /DT/SHELL/CST , за исключением случаев, когда I смстр = 4 .
Если опция «малая деформация» установлена на 1 или 3, деформации и напряжения
которые даны в законах материала, — это инженерные деформации и напряжения; в противном случае это настоящие напряжения и стрессы.
h
h f , и h r - Коэффициенты песочных часов - hm, hf и hr используются только для оболочек Q4. Они должны иметь значение от 0 до
- 0,05.
Для Ishell= 3 значения по умолчанию.
hm и hr равны 0,1, возможны большие значения.
d
n - Ракушка
числовой коэффициент демпфирования
I оболочка = 12 , 24 : - для Ishell =
24, дн это используется для расчета напряжения в песочных часах
для Ishell =
12 (QBAT), дн это используется для всех условий напряжения, кроме поперечного сдвига;
для Иш3н =
30 (ДКТ18), дн это используется только для мембраны.
I
толстый - Результирующие напряжения оболочки
флаг расчета
Если Ithick = 1, маленький
опция деформации автоматически деактивируется в соответствующем типе элемент.
I
плас - Напряжение в плоскости оболочки
Флаг пластики
Иплас доступен для
- материал LAW27
Рекомендуется использовать Iplas =1, если Ithick =1.
Если Iplas =1, маленький
опция деформации автоматически деактивируется в соответствующем типе элемент.
I
сверлить - Степень свободы сверления
флаг жесткости
Определение жесткости глубины резкости рекомендуется для неявных решений, особенно
- для метода Рикса и проблем с преобладанием изгиба.
Idrill доступен для QEPH,
QBAT (Ishell = 12 или 24) и стандартный треугольник (С0) элементы оболочки (Иш3н = 1 или 2).
Угол ортотропии
определяется следующим образом из опорного вектора, определенного в стеке:
\(\varphi=\varphi_{s}+\varphi_{i}+\Delta\varphi+\theta_{drape}\) Где, \(\varphi_{i}\) определяется для каждого слоя в стопке \(\varphi_{s}\) определяется на элементе \(\Delta\varphi\) определяется на слое \(\varphi_{drape}\) определяется в таблице драпировки Опорный вектор \(V\) , определенный с помощью I P , skew_ID или вектор V X , V Y и V Z , описано в Композитные свойства в Пользователь
Руководство
. .. image:: images/prop_type17_stack_starter_r_example_Ip_20.png
(Рисунок 2.)
Пример для I P = 20: .. image:: images/prop_type17_stack_starter_r_prop_type9_ip_20.png
(Рисунок 3.)
Определение направления материала в исходной карточке состояния
(
/INISHE/ORTHO , /INISH3/ORTHO )
перезаписывает направление материала.
В случае эталонных показателей
ориентация направлений анизотропии должна определяться с помощью ссылки геометрия, а не исходная.
2-е материальное направление
m2 получается из направления m1 с углом \(\alpha_{i}\) (определено в /PROP/TYPE19). Если \(\alpha_{i}=90°\)
, слой ортотропный. 11. I
позиция - положение слоя - В этом свойстве положение слоя определяется с помощью
Зи и вариант Ипос.
Значения Zi реальны
позиции по локальной оси Z (допускаются отрицательные и положительные значения и Зи определяет положение середины каждого слоя).
Z0 используется только с Ipos=2, это указывает
расстояние от опорной средней поверхности элемента оболочки до низа поверхность всего слоя или стопки. Для получения дополнительной информации см. Ipos=2.
I позиция = 0 : положение слоев рассчитывается автоматически с помощью
Что касается толщины слоя.
Входная толщина «Толстая» может быть
равен нулю, поскольку всегда рассчитывается истинная толщина оболочки от толщины слоя и положения слоя, определяемого Зи.
Если входная толщина « Толстый » это
отличается от 0,0, предупреждение будет отображено, если
рассчитанная толщина слоев отличается от входной толщины.
*)
I позиция = 1 : Все положения и толщины слоев в элементе.
определяются пользователем (с
\(t_{i}\) in /PROP/PLY и Z i ). - Глобальная толщина «Толстая» не
проверено, так как оно не обязательно должно быть равно сумме слоев толщина.
Несколько слоев могут иметь одно и то же пространственное положение.
Этот вариант не рекомендуется использовать, если количество слоев не
константа для всех элементов.
*)
I позиция = 2 : средняя поверхность элемента оболочки находится на Z 0 от нижней части макета слоя. .. image:: images/prop_type17_stack_starter_r_prop_type11_Ipos_2.png
(Рисунок 6.)
I позиция = 3 : верхняя часть компоновки слоев совпадает с
Средняя поверхность элемента.
*)
I позиция = 4 : нижняя часть компоновки слоев совпадает с
средняя поверхность элемента.
*)
Определяется подстеком
Если используется определение подстека, каждое определение подстека начинается с
ключевое слово «SUB» и идентификация подстека номер.
Все слои до следующего ключевого слова «SUB» или
встречается ключевое слово «INT», принадлежащее одному и тому же подстек.
Все подстеки должны быть определены до определения
- «INT» соединения.
Если элемент содержит слои, принадлежащие нескольким подстекам,
соединение между подстеками определяется с помощью Соединение «INT»: слой Pply_IDt из первый подпакет соединен со слоем Pply_IDb из второй подстек.
Для получения более подробной информации обратитесь к приведенным выше примерам для этого свойства.
Материал каждого слоя
Материал для каждого слоя, определенный с помощью mat_ID в
- /PROP/TYPE19.
Материал между каждым слоем, определенный с помощью Minterply
- внутри этого объекта недвижимости. Он используется для рецептуры Plyxfem.
Это свойство совместимо только с Материальными законами 25, 27, 36, 60, 72,
- 93 и законы о пользователях.
Тип закона о материале для слоя должен быть одинаковым для каждого слоя.
Будет использоваться номер закона о материалах, указанный в /PART.
определить массу и скорость звука композита, а также жесткость интерфейса.
Ввод типа закона материала в определении /PART
должен быть идентичен типу материального закона, используемому в mat_ID в /PROP/TYPE19.
Состав Plyxfem
Состав Plyxfem активируется с помощью
Поликсфемский флаг. Раньше оно описывало расслоение между слоями.
Как только plyxfem активирован (Plyxfem=2),
материал interply (Minterply) должен быть определен между каждый слой.
Этот материал взаимодействия должен использовать LAW1 с критериями отказа Ладевезе.
- (/FAIL/LAD_DAMA) для расслоения.
Эта опция находится на стадии бета-тестирования.
Правила удаления элемента
используется с
P_thick неудача и
модели отказов:
Только P_thick неудача определенное в свойстве, считается причиной отказа элемента. - P_thickfail >
0 определяет долю неудавшейся толщины. При этом используется глобальная толщина элемента, назначенная каждый слой.
P_thickfail
<0 определяет соотношение неудачных слоев. Это использует количество слоев.
Определен P_thickfail
- в модели отказа (/FAIL) не используются.
Для полностью интегрированных оболочек (Ishell=12) правила, описанные выше для
недоинтегрированные оболочки применяются к каждой точке Гаусса отдельно. P_thickfail критерий проверяется для всех толщин слоев для каждого гаусса в плоскости. точка. Элемент удаляется только тогда, когда все точки Гаусса достигнут P_thickfail критерий.
Правила P_thickfail
не используется с моделями отказов, определенными в законах о материалах. Это используется только для модели отказа, определенной с помощью /FAIL.
