/MONVOL/FVMBAG1

Ключевое слово формата блока описывает метод конечного объема Airbag, который имеет более гибкий ввод, чем аналогичный.

устаревшее ключевое слово /MONVOL/FVMBAG (устарело).

• Газовые материалы указаны в отдельных /MAT/GAS

карты.

• Состав впрыскиваемой газовой смеси и свойства форсунок указываются в отдельных картах /PROP/INJECT1 или /PROP/INJECT2.

• Автоматическое создание сетки конечного объема в указанной системе координат, заданной рамкой.

Формат

/MONVOL/FVMBAG1/monvol_ID/unit_ID	/MONVOL/FVMBAG1/monvol_ID/unit_ID	/MONVOL/FVMBAG1/monvol_ID/unit_ID	/MONVOL/FVMBAG1/monvol_ID/unit_ID	/MONVOL/FVMBAG1/monvol_ID/unit_ID	/MONVOL/FVMBAG1/monvol_ID/unit_ID	/MONVOL/FVMBAG1/monvol_ID/unit_ID	/MONVOL/FVMBAG1/monvol_ID/unit_ID	/MONVOL/FVMBAG1/monvol_ID/unit_ID	/MONVOL/FVMBAG1/monvol_ID/unit_ID
monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title	monvol_title
surf_IDex		Hконв	Hконв	Ih3d
Аскалет	Аскалет	АскальП	АскальП	АскалеС	АскалеС	АскалеА	АскалеА	АскальД	АскальД
mat_ID				Пекст	Пекст	T0	T0	Иэквил	Это

Количество форсунок .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"Нжет", "", "", "", "", "", "", "", "", ""

Для каждой форсунки .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"inject_ID", "sens_ID", "surf_IDinj", "", "", "", "", "", "", ""
"fct_IDvel", "", "Фскалевел", "Фскалевел", "", "", "", "", "", ""

Количество вентиляционных отверстий и пористых тканевых поверхностей .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"Нвент", "Нпорсерфинг", "", "", "", "", "", "", "", ""

Определять N вентиляционное отверстие вентиляционные отверстия (четыре линии на вентиляционное отверстие

дыра)

surf_IDv	Яформа	Авент	Авент	Бвент	Бвент			vent_title	vent_title
Тстарт	Тстарт	Тстоп	Тстоп	\(\Delta P_{def}\)	\(\Delta P_{def}\)	\(\Delta tP_{def}\)	\(\Delta tP_{def}\)		ИдтПдеф
fct_IDt	fct_IDP	fct_IDA		Fшкалет	Fшкалет	FscaleP	FscaleP	FscaleA	FscaleA
fct_IDt’	fct_IDP’	fct_IDA’		Fscalet’	Fscalet’	FscaleP’	FscaleP’	FscaleA’	FscaleA’

Вставка для каждой пористой поверхности .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"surf_IDps", "Iformps", "Яблокировка", "", "", "", "", "", "surface_title", "surface_title"
"Тстарт", "Тстарт", "Тстоп", "Тстоп", ":math:`\Delta P_{def}`", ":math:`\Delta P_{def}`", ":math:`\Delta tP_{def}`", ":math:`\Delta tP_{def}`", "", ""

Данные модели Чемкина (читаются только в том случае, если I форма =2 or Яформа ps = 2) .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"fct_IDV", "", "FscaleV", "FscaleV", "", "", "", "", "", ""

Параметры сетки конечного объема .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"frame_ID", "Кмеш", "Твич", "Твич", "", "переключатель", "Псвитч", "Псвитч", "", ""
"L1", "L1", "L2", "L2", "L3", "L3", "", "", "", ""
"Nb1", "Nb2", "Nb3", "grbric_ID", "surf_IDin", "Иреф", "", "", "", ""
"Игмерг", "", "Цгмерг", "Цгмерг", "Слияние", "Слияние", "Птоле", "Птоле", "", ""
"qa", "qa", "qb", "qb", "Хмин", "Хмин", ":math:`\Delta T_{sca}`", ":math:`\Delta T_{sca}`", ":math:`\Delta T_{min}`", ":math:`\Delta T_{min}`"
"Ильвут", "Нслой", "Нфакмакс", "Нппмакс", "Иффани", "", "", "", "", ""

Определение

Поле	Содержание	Пример единицы СИ
monvol_ID	Контролируемый объем идентификатор.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
monvol_title	Контролируемый объем заголовок.(Символ, максимум 100 символов)
surf_IDex	Внешняя поверхность идентификатор. 12 (целое число)
Hконв	Коэффициент теплопередачи. 24(Реал)	\([\frac{W}{m^{2}K}]\)
Ih3d	H3D-экспорт флага многогранных центроидов. -1 (по умолчанию) Отключено 1 Включено (Целое число)
Аскалет	Масштабный коэффициент по оси абсцисс для Функции, основанные на времени. По умолчанию = 1,0 (реальное)	\([s]\)
АскальП	Масштабный коэффициент по оси абсцисс для Функции, основанные на давлении. По умолчанию = 1,0 (реальное)	\([Pa]\)
АскалеС	Масштабный коэффициент по оси абсцисс для Функции на основе площади. По умолчанию = 1,0 (Реальное)	\([m^{2}]\)
АскалеА	Масштабный коэффициент по оси абсцисс для Функции на основе угла. По умолчанию = 1,0 (Реальное)	\([rad]\)
АскальД	Масштабный коэффициент по оси абсцисс для Функции на основе расстояния. По умолчанию = 1,0 (реальное)	\([m]\)
mat_ID	Исходный газовый материал идентификатор.(Целое число)
Пекст	Внешний давление.(Реальное)	\([Pa]\)
T0	Начальный температура.По умолчанию = 295К (реальная)	\([K]\)
Иэквил	Начальная термодинамическая флаг равновесия. = 0 Масса газа, первоначально заполняющего подушку безопасности, равна определяется по объему в нулевой момент времени. = 1 Начало моделирования FVM перенесено на TTF (время до пожар), указанный в датчике форсунки. (Целое число)
Это	Флаг сдвига времени. Активен. только если указан хотя бы один датчик впрыска. Определяет сдвиг времени для вариантов вентиляции и пористости при закачке начинается во время срабатывания, указанное в датчике. = 0 (по умолчанию) =1 и 2 Устаревший =3 Все варианты смещены. 8 (Целое число)
Нжет	Количество форсунки.(Целое число)
inject_ID	Свойство инжектора идентификатор.(Целое число)
sens_ID	Датчик идентификатор.(Целое число)
surf_IDinj	Поверхность инжектора идентификатор (должен быть разным для каждого инжектор).(Целое число)
fct_IDvel	Скорость впрыскиваемого газа идентификатор.(Целое число)
Фскалевел	Скорость впрыскиваемого газа масштабный коэффициент. По умолчанию = 1,0 (реальный)	\([\frac{m}{s}]\)
Нвент	Количество вентиляционных отверстий отверстия.(Целое число)
Нпорсерфинг	Количество пористых поверхностей. 15(целое число)
surf_IDv	Площадь вентиляционных отверстий идентификатор.(Целое число)
Яформа	Вентиляционная формула. 6 = 0 Установить на 1 = 1 (по умолчанию) Изентальпийский = 2 Чемкин = 3 Местный = 4 Изентальпийно с возможным газом. (mat_ID) расход в (Целое число)
Авент	Масштабный коэффициент вентиляционного отверстия площадь. По умолчанию = 1,0 (реальное)
Бвент	Масштабный коэффициент затронутого Площадь вентиляционного отверстия. По умолчанию = 1,0 (Реальное)
vent_title	Вентиляционное отверстие заголовок.(Символ, максимум 20 символов)
Тстарт	Время начала для вентиляция.По умолчанию = 0 (Реальный)	\([s]\)
Тстоп	Остановить время для вентиляция.По умолчанию = 1030 (Реальное)	\([s]\)
\(\Delta P_{def}\)	Разница давлений в Мембрана с открытым вентиляционным отверстием. \(\Delta P_{def}=P_{def}−P_{ext}\) По умолчанию = 0 (Реал)	\([Pa]\)
\(\Delta tP_{def}\)	Минимальная продолжительность давления превышает Pdef до мембрана с открытым вентиляционным отверстием. По умолчанию = 0 (Реальный)	\([s]\)
ИдтПдеф	Флаг задержки времени, когда \(\Delta P_{def}\) достигается: = 0 Давление должно пройти \(\Delta P_{def}\) во время \(\Delta tP_{def}\) совокупное время до активируйте вентиляцию. = 1 Вентиляция активирована \(\Delta tP_{def}\) после \(\Delta P_{def}\) достигается. (Целое число)
fct_IDt	Пористость в зависимости от времени идентификатор функции.(Целое число)
fct_IDP	Пористость в зависимости от давления идентификатор функции.(Целое число)
fct_IDA	Пористость в зависимости от площади идентификатор функции.(Целое число)
Fшкалет	Масштабный коэффициент для fct_IDt.По умолчанию = 1,0 (Реальный)
FscaleP	Масштабный коэффициент для fct_IDP.По умолчанию = 1,0 (Реальный)
FscaleA	Масштабный коэффициент для fct_IDA.По умолчанию = 1,0 (Реальный)
fct_IDt’	Пористость в зависимости от времени идентификатор функции во время контакта.(Целое число)
fct_IDP’	Пористость в зависимости от давления идентификатор функции во время контакта.(Целое число)
fct_IDA’	Пористость и воздействие идентификатор функции поверхности во время контакта. (Целое число)
Fscalet’	Масштабный коэффициент для fct_IDt’.По умолчанию = 1,0 (Реальный)
FscaleP’	Масштабный коэффициент для fct_IDP’.По умолчанию = 1,0 (Реальный)
FscaleA’	Масштабный коэффициент для fct_IDA’.По умолчанию = 1,0 (Реальный)
surf_IDps	Пористая поверхность идентификатор.(Целое число)
Iformps	Формулировка пористости. = 1 (по умолчанию) Бернулли (Ван и Нефске). = 2 Чемкин. = 3 Грефе. (Целое число)
Яблокировка	Флаг утечки блокировки, если контакт (Iformps > 0). = 0 Нет = 1 Да (Целое число)
surface_title	Пористая поверхность заголовок.(Символ, максимум 20 символов)
fct_IDV	Скорость истечения в зависимости от Идентификатор функции относительного давления. (Целое число)
FscaleV	Масштабный коэффициент включен fct_IDV.По умолчанию = 1,0 (Реальный)	\([\frac{m}{s}]\)
frame_ID	Идентификатор кадра, используемый для определить векторы \(V_{1}\) , \(V_{2}\) , \(V_{3}\) и происхождение \(O\) .Default = используется глобальный фрейм (Целое число)
Кмеш	FVMBAG автоматическое создание сетки вариант. 26Используется только если grbric_ID = 0. = 1 Объемная сетка многогранной подушки безопасности на основе геометрической плоскостная резка. =2, 12 Объединение объемов подушек безопасности тетраэдра с использованием внутренних и внешние поверхности подушек безопасности с использованием тетрамешера HyperMesh. = 4, 14 Объединение объемов подушек безопасности тетраэдра с использованием внутренних и внешние поверхности подушек безопасности с использованием тетрамешера HyperMesh. тетрасетка выводится в формате Radioss в файл. (Целое число)
Твич	Количество времени после время срабатывания подушки безопасности для переключения с FVM на UP (равномерное давление) формулировка. 31По умолчанию = 1e30 (Реал)	\([s]\)
переключатель	Флаг переключения с FVM на UP. = 0 (по умолчанию) Нет переключения на равномерное давление. Метод конечных объемов используется. = 1 Переход на равномерное давление осуществляется при любом Псвитч или Твич критерии достигнуты. = 2 Переключение на один конечный объем осуществляется, когда либо Псвитч или Твич критерии достигнуты. (Целое число)
Псвитч	Соотношение стандарта FV отклонение давления от среднего давления, что приводит к повышению FVM переключатель. 33По умолчанию = 0,0 (Реал)
L1	Длина L1.(Реал)	\([m]\)
L2	Длина L2.(Реал)	\([m]\)
L3	Длина L3.(Реал)	\([m]\)
Nb1	Количество конечных объемов в направлении 1. По умолчанию = 1 (Целое число)
Nb2	Количество конечных объемов в направлении 2. По умолчанию = 1 (Целое число)
Nb3	Количество конечных объемов в направлении 3. По умолчанию = 1 (Целое число)
grbric_ID	Пользовательская сплошная группа идентификатор.(Целое число)
surf_IDin	Внутренние поверхности идентификатор. 27(целое число)
Иреф	Флаг применения автоматизированная сетка FVM на справочной геометрии. Используется только если, кммеш=1. 25 = 0 (по умолчанию) Для зацепления используется сложенная подушка безопасности. = 1 Для зацепления используется эталонная подушка безопасности. (Целое число)
Игмерг	Формулировка глобального слияния флаг. 20 = 1 (по умолчанию) Текущий средний объем используется для слияния. = 2 Для слияния используется начальный средний объем. (Целое число)
Цгмерг	Фактор глобального слияния. 20(Реал)
Слияние	Коэффициент соседства слияние. 20(Реал)
Птоле	Допуск на конечное идентификация тома. По умолчанию = 10-5 (Реал)
qa	Квадратичный объем вязкость.По умолчанию = 0,0 (Реальное)
qb	Линейный объем вязкость.По умолчанию = 0,0 (Реальное)
Хмин	Минимальная высота для Треугольная проницаемость. 22(Реал)	\([m]\)
\(\Delta T_{sca}\)	Масштабный коэффициент для подушки безопасности шаг времени. Использование /DT/FVMBAG в движке переопределить это значение. По умолчанию = 0,9.
\(\Delta T_{min}\)	Минимальный шаг по времени для подушка безопасности. Использование /DT/FVMBAG в двигателе приведет к переопределить это значение.
Ильвут	Выходной уровень. = 0 (по умолчанию) Распечатана ограниченная информация о подушке безопасности FVM. вне. = 1 Вся возможная информация о FVM распечатана. (Целое число)
Нслой	Примерное количество слоев в подушке безопасности, складывающейся по направлению \(V_{3}\) . 23По умолчанию = 10 (Целое число)
Нфакмакс	Предполагаемое максимальное количество сегментов подушки безопасности, относящихся к конечному объему в первом шаг автоматического создания сетки. По умолчанию = 20 (Целое число)
Нппмакс	Предполагаемое максимальное количество вершин многоугольника. По умолчанию = 20 (Целое число)
Иффани	Запишите конечные объемы в Флаг файла Radioss Starter Animation A000. = 0 Нет = 1 Да (Реал)

Комментарии

1. Внешняя поверхность подушки безопасности

следует строить только из 4- и 3-узловых элементов оболочки. Внешняя поверхность подушки безопасности невозможно определить ни с опцией /SURF/SEG, ни с /SURF/SURF, если недра определены в /SURF/SEG.

2. Внешние поверхности должны составлять

закрытый объем с нормалями должен быть ориентирован наружу.

3. Используются масштабные коэффициенты по шкале абсцисс.

   для преобразования единиц абсцисс в функции подушек безопасности, например:

\(F(t′)=f_{t}(\frac{t}{Ascale_{t}})\) Где, \(t\) Время \(f_{t}\) Функция fct_ID t \(F(P′)=f_{P}(\frac{P}{Ascale_{P}})\) Где, \(P\) Давление \(f_{P}\) Функция fct_ID P Варианты устаревшие. Обычно параметры масштабирования кривой

вместо этого используется.

4. Давление и температура

внешний воздух, а начальное давление и температура воздуха внутри подушки безопасности установите Pext и T0.

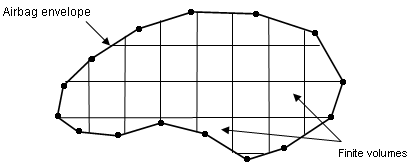

5. Поток газа в

ФВМБАГ1 решается с использованием конечных объемов. Некоторые из этих

конечные объемы могут быть введены вами через группу тел, расположенных внутри подушку безопасности и заполнение части или всего внутреннего объема. Если там еще существует часть внутреннего объема, которая не дискретизируется определяемыми пользователем твердых частиц, остальные объемы получаются в результате автоматической процедуры создания сетки. Это может можно использовать, например, для моделирования канистры.

Конечный объем состоит из множества

треугольных граней. Их вершины не обязательно совпадают с узлами

подушки безопасности. Оболочка подушки безопасности может быть смоделирована с 4 или 3 узлами.

мембраны; однако рекомендуется использовать 3 узла.

6. Выпуск воздуха через вентиляционное отверстие

   отверстия:

Если Iform = 1,

Скорость вентиляции рассчитывается по уравнению Бернулли с использованием местного давления в подушка безопасности.

Скорость выхода определяется выражением: \(u^{2}=\frac{2\gamma}{\gamma−1}\frac{P}{\rho}(1−(\frac{P_{ext}}{P})^{\frac{\gamma−1}{\gamma}})\) Массовый расход определяется по формуле: Если Iформ = 2,

Скорость вентиляции рассчитывается по уравнению Хемкина:

\(v=Fscale_{v}⋅f_{v}(P−P_{ext})\) Где,

\(f_{v}\) определяется fct_IDv.

Если

Иформ = 3, скорость истечения равна составляющей локальной скорости жидкости нормально для поверхности вентиляционного отверстия. Локальная плотность и энергия используются для расчета выход массы и энергии через отверстие.

7. Когда нет датчика, который

   активирует закачку газа, вентиляционные отверстия и пористость становятся активными, если время

T становится больше, чем T начинать , или если давление P превышает P защита значение дольше, чем время

дано в

\(\Delta tP_{def}\) .

8. Когда хотя бы один из

   форсунки активируются датчиком, затем активация вентиляции и пористости

   параметры контролируются

I ТТФ . Тиндж

это время, когда первая форсунка активируется датчик.

I ТТФ = 0 .. csv-table:

:header: "", "Вентиляция,   Пористость"
:widths: 50, 50
"Активация", "Когда   :math:`P>\Delta P_{def}`   дольше, чем время   :math:`\Delta tP_{def}`  , или   :math:`T>T_{start}`"
"Деактивация", "Тстоп"
"Зависит от времени   функции", "Нет смены"

I ТТФ = 3 .. csv-table:

:header: "", "Вентиляция,   Пористость"
:widths: 50, 50
"Активация", "Когда   :math:`T>T_{inj}`   и   :math:`P>\Delta P_{def}`   дольше, чем время   :math:`\Delta tP_{def}`  , или   :math:`T>T_{inj}+T_{start}`"
"Деактивация", ":math:`T_{inj}+T_{stop}`"
"Зависит от времени   функции", "Сдвинуто   :math:`T_{inj}+T_{start}`"

Все остальные связанные кривые активны, когда соответствующие

активна опция вентиляции, пористости или связи.

Разнообразие

Ценности Ittf исходят из исторические причины. Ценности Ittf=1 и 2 устарели и не должны использоваться. Обычные значения: Ittf=0 (нет сдвиг) или Иттф=3 (все относительные опции сдвигаются на Тиндж).

9. If

surf_ID v ≠ 0 ( surf_ID v определена) площадь вентиляционного отверстия

вычисляется как:

\(vent_holes_area=A_{vent}⋅f_{A}(\frac{A}{A_{0}})⋅f_{t}(t)⋅f_{P}(P−P_{ext})\) Где, \(A\) Площадь поверхности surf_ID v \(A_{0}\) Начальная площадь поверхности surf_ID v \(f_{t}\) , \(f_{P}\) и \(f_{A}\) Функции fct_ID t , fct_ID P и fct_ID A

10. В случае активированного вентиляционного затвора

    Поверхность вентиляционных отверстий рассчитывается как:

\(vent_holes_area=A_{vent}⋅A_{non_impacted}⋅f_{t}(t)⋅f_{P}(P−P_{ext})⋅f_{A}(\frac{A_{non_impacted}}{A_{0}})\) \(+B_{vent}⋅A_{impacted}⋅f_{t^{′}}(t)⋅f_{P^{′}}(P−P_{ext})⋅f_{A^{′}}(\frac{A_{impacted}}{A_{0}})\) С пораженной поверхностью: \(A_{impacted}=\underset{e\inS_{vent}}{\sum}\frac{n_{c}(e)}{n(e)}A_{e}\) и неповрежденная поверхность: \(A_{non_impacted}=\underset{e\inS_{vent}}{\sum}(1−\frac{n_{c}(e)}{n(e)})A_{e}\) .. image:: images/monvol_fvmbag1_starter_r_image12.png

alt

Изображение 12

(Рисунок 3.)

Где для каждого элемента e из вентиляционных отверстий surf_ID v , \(n_{c}(e)\) означает количество затронутых узлов среди \(n(e)\) узлы, определяющие

элемент.

A0 – начальная площадь

поверхность surf_IDv

футы,

ФП и fA являются функциями fct_IDt, fct_IDP и fct_IDA

футы,

fP’ и fA’ являются функциями fct_IDt’, fct_IDP’ и fct_IDA’

11. Radioss завершается ошибкой стартера, если surf_IDv = 0 (surf_IDv не определен) (Iform=1 или 2).

12. Функции

fct_IDt и fct_IDP равны 1, если они не указаны (нулевой идентификатор).

13. Функция

fct_IDA предполагается равным до 1, если оно не указано.

14. Для учета контактов

закупорка вентиляционных отверстий и пористых участков поверхности, флаг IBAG должно быть установлено на 1 в соответствующих интерфейсах (строка 3 интерфейса /INTER/TYPE7 или /INTER/TYPE23). Если нет, то узлы, затронутые интерфейсом, не считаются затронутыми узлами в предыдущая формула для Aimpacted и Anon_impacted.

15. Утечка из-за пористости

    составов, массовый расход вытекающего вещества рассчитывается как:

• Яформа ps = 1 \(\dot{m}_{out}=A_{eff}\sqrt{2P\rho}Q^{\frac{1}{\gamma}}\sqrt{\frac{\gamma}{\gamma−1}[1−Q^{\frac{\gamma−1}{\gamma}}]}\) (Изэнтропический - Ван Нефске)

• Яформа ps = 2 \(\dot{m}_{out}=A_{eff}\rhov(P−P_{ext})\) Где, v – скорость истечения газа

(Чемкин).

• Яформа ps = 3 \(\dot{m}_{out}=A_{eff}\sqrt{2\rho(P−P_{ext})}\) (Грефе)

Эффективная площадь вентиляции

Aeff рассчитывается по к вводу во входе /LEAK/MAT для тканевых материалов ТИП19 или ТИП58.

16. Если блокировка утечки

    активирован,

Яблокировка = 1 , эффективная вентиляция

область изменяется как:

\(A_{eff}=A_{non_impacted}\) \(A_{non_impacted}\)

неударная поверхность 10

Блокировка будет активной.

только если флаг IBAG установлен в значение 1 в соответствующих контактных интерфейсах (строка 3 интерфейса ТИП7 и ТИП23).

17. Автоматический конечный объем

параметры сетки.

18. Конечные объемы

    генерируется в два этапа.

• На первом этапе генерируются вершины, лежащие исключительно на огибающей

  подушка безопасности. Вы можете обновить конечный объем вместе с деформацией

  конверт и соответствуют следующей процедуре (отображается в 2D

  для ясности):

  Эта процедура требует ввода направления

\(V_{3}\)

, названное направление резания, и

направление \(V_{1}\)

. Второе направление

\(V_{2}\) в плане нормально к раскрою направление будет рассчитано. Чтобы позиционировать конечные объемы и определить ширину реза в обоих направлениях \(V_{1}\) и \(V_{2}\)

, начало координат O должно

быть предоставлена, а также длина Ли, посчитал как положительно, так и отрицательно по происхождению, а также ряд шаги Ни. тогда ширина резки определяется по формуле:

\(W_{i}=\frac{2L_{i}}{N_{i}}\) Требуется, чтобы прямоугольник, нарисованный в

горизонтальная плоскость (нормально к \(V_{3}\)

) по началу координат O

и длина Li, рассчитывается как положительно, так и отрицательно от О, включает в себя ограничивающая рамка конверта объема для сетки, проецируемой в этом самолет. Это необходимо для того, чтобы этот объем полностью разделены на конечные объемы.

• Второй шаг выполняет горизонтальную резку конечных объемов и может

во многих случаях будут бесполезны при плотно сложенных подушках безопасности. Это необходимо особенно когда впрыск производится в канистру, наполненную впрыскиваемым газом прежде чем раскладывать подушку безопасности.

На втором этапе могут быть созданы вершины, расположенные внутри подушки безопасности. В порядке

для их перемещения вместе с надуванием подушки безопасности каждый прикреплен к

вертикальный сегмент (параллельный направлению

\(V_{3}\) ) между двумя вершинами, лежащими на огибающей

подушка безопасности (

Рисунок 4 ). Местные координаты г.

вершина внутри своего опорного сегмента остается постоянной на протяжении всего процесса инфляции.

процесс.

Ширина горизонтальной резки определяется по формуле: \(W_{3}=\frac{2L_{3}}{N_{3}}\) Не обязательно, чтобы сегмент, указанный в

\(V_{3}\) направление по началу координат O и длина L3, учитываемая как положительно, так и отрицательно, включает ограничивающую рамку оболочки объема для проекции сетки на тот \(V_{3}\) направлении, так как только на втором шаге существующие конечные объемы сокращаются.

19. Фактический вектор

\(V_{1}\) используемый для автоматического построения сетки, получается после

ортогонализация входного вектора относительно вектора

\(V_{3}\) .

20. Когда конечный том выходит из строя

    в процессе наполнения подушки безопасности (объем становится отрицательным, внутренняя масса

    или энергия становится отрицательной), она сливается с одним из своих соседей, так что

    расчет можно продолжать. Используются два подхода к слиянию:

• Глобальное слияние: конечный объем объединяется, если его объем становится меньше

определенный коэффициент, умножающий средний объем всех конечных объемов. Флаг Игмерг определяет, является ли используемый средний объем текущим средним объемом (Igmerg =1) или начальное среднее (Igmerg =2). Коэффициент, дающий минимальный объем от среднего объема, равен Cgmerg.

• Слияние окрестностей: конечный объем объединяется, если его объем становится меньше.

чем определенный коэффициент, умножающий средний объем его соседей. коэффициент, дающий минимальный объем от среднего объема, равен Слияние

21. В случае обоих

Кгмерг и Cnmerg не равны 0, означает, что оба подхода к слиянию будут использоваться одновременно. В случае сильного шок, рекомендуется установить qa = 1,1 и qб = 0,05.

22. Если два слоя ткани

физически контактируя, не должно быть возможного потока между конечными объемами, что численно не так из-за разрыва интерфейса. Hmin представляет собой минимум высота треугольных граней, ниже которой грань становится непроницаемой. Его ценность должен находиться близко к зазору самоударяющегося интерфейса подушки безопасности.

23. Нлейер,

Нфакмакс и Nppmax — параметры памяти которые помогают процессу создания конечного объема. Изменение их значения не может привести к расчет остановиться. Увеличение приводит к большему объему памяти и меньшему время расчета для автоматического построения сетки.

24. В конечном объеме

В процессе создания сначала создаются плоские многоугольники, которые затем собираются в замкнутые многогранники и разложены на треугольные грани. Nppmax – это максимум количество вершин этих многоугольников.

25. Автоматический конечный объем

создание сетки на основе справочной геометрии можно активировать с помощью флага Iref=1. Это работает только с справочная геометрия на основе /REFSTA и /XREF. Флаг не поддерживается, когда используется несвязанная справочная геометрия /EREF. Обратите внимание, что при Iref=1 кадр определение автоматического построения сетки должно относиться к ссылке без сгибов геометрия.

26. Вариант

kmesh управляет типом объединения FVM объема внутренней подушки безопасности. Метод построения многогранной сетки, kmesh =1, был метод по умолчанию, используемый в 2017.2 и ранее. Если grbric_ID ≠ 0, kmesh игнорируется, а сетка тетра FVM задается параметром пользователь создан.

27. Поверхность surf_IDin используется для получения внутренних поверхностей или

перегородки учитываются как препятствия движению газа внутри контролируемого объема. Внутренние поверхности учитываются в FVM только в том случае, если контролируемый объем автоматически создается сетка с многогранником или если она заполнена твердыми элементами, например TETRA4 (возможно HEXA и PENTA) с узлами, совпадающими с контролируемым томом узлы внешней и внутренней поверхности (эти тела должны быть объявлены в grbrick_ID). Пористость от 0: нет пористости до 1: Полная пористость (вентилирование) может быть нанесена на внутреннюю поверхность ткани только в том случае, если ее модель материала — LAW19 или LAW58. Поверхность инжектора также можно определить на внутренняя поверхность, в этом случае направление потока газа противоположно внутреннему нормальная ориентация поверхности.

28. Потерянный тепловой поток равен

    автор:

\(\dot{Q}(x,t)=H_{conv}⋅Area(x,t)⋅(T(x,t)−T_{0})\)

29. Если

    элемент поверхности вентиляционного отверстия (

surf_ID v ) принадлежит инжектору ( surf_ID инъекция ) он будет игнорироваться из вентиляционного отверстия.

Постоянный поправочный коэффициент

f вычисленный в момент времени t=0, применяется к

общая поверхность вентиляционного отверстия:

\(f=\frac{S_{vent}}{S_{vent}−S_{injector}}\)

30. Если элемент пористый

поверхность также принадлежит инжектору (surf_IDinj), она будет игнорироваться из пористого поверхность.

31. Время переключаться

Переключиться на равномерное давление относительно времени выстрела.

32. С опцией

Переключатель=2, подушка безопасности всегда рассчитывается методом конечных объемов, даже если только 1 конечный объем объем остается. Параметры газа идентичны до и после перехода на один конечный объем. Могут наблюдаться некоторые изменения давления или параметров газа. с переходом на метод равномерного давления (Переключатель=1).

33. P

выключатель есть

отношение стандартного отклонения давления конечного объема к подушке безопасности

среднее давление.

\(P_{switch}=\frac{SD(FV pressure)}{Average pressure}\) Это соотношение можно вывести с помощью

/TH/MONVOL переменная UPCRIT. Pswitch приближается к нулю поскольку давление в каждом конечном объеме приближается к среднему давлению в подушка безопасности.
