/SENSOR/INTER
Radioss 2025.1
Описание
/SENSOR/INTER - Ключевое слово блокового формата, описывающее датчики, которые используются для активации или деактивации объекта в зависимости от интерфейсной силы.
Формат
`
/SENSOR/INTER/sens_ID/unit_ID/sens_title
T_delay/int_ID/DIR/Fmin/Fmax/T_min/F_cut
`
Определение полей
Поле |
Описание |
Единица СИ |
Пример |
|---|---|---|---|
sens_ID |
Идентификатор сенсора. (Целое число, максимум 10 знаков) |
||
unit_ID (опционально) |
Идентификатор единицы. (Целое число, максимум 10 знаков) |
||
sens_title |
Название сенсора. (Строка, максимум 100 символов) |
||
T_delay |
Временная задержка. (Реальное число) |
[с] |
|
int_ID |
Идентификационный номер интерфейса или подинтерфейса. (Целое число) |
||
DIR |
Направление силы. - пусто: Активация при первой силе - FN: Нормальная сила - FT: Тангенциальная сила |
||
Fmin |
Минимальная сила. По умолчанию = 0 (Реальное число, максимум 20 полей) |
[Н] |
|
Fmax |
Максимальная сила. По умолчанию = 0 (Реальное число, максимум 20 полей) |
[Н] |
|
T_min |
Минимальная продолжительность времени перед активацией, когда критерий достигнут. (Реальное число) |
[с] |
|
F_cut |
Частота отсечения. A 4-полюсный фильтр Баттерворта используется. (Реальное число) |
[Hz] |
Комментарии
Датчики могут использоваться для активации подушек безопасности, приложенных сил, давлений и фиксированных скоростей.
Датчики могут активировать или деактивировать такие элементы, как brick, quad, shell, truss, beam, spring или 3N Shell с помощью /ACTIV.
Для типа сенсора INTER: - Сенсор активируется, когда обнаруживается контакт на интерфейсе, и выполнены следующие критерии силы:
F_cont < Fmin или F_cont > Fmax в течение T_min
Dir определяет направление силы: - FN: Нормальная сила - TF: Тангенциальная сила
Сенсор деактивируется, если контакт теряется

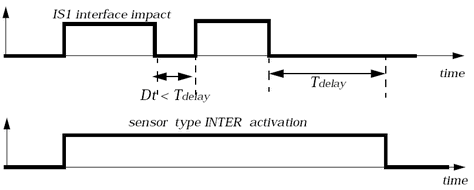

Если нет удара в течение времени, равного T_delay (строка 3), сенсор деактивируется.
Сенсор используется для одного интерфейса или подинтерфейса. Можно использовать несколько сенсоров типа INTER.
Для достижения фильтрации класса 1000 SAE, рекомендованное значение для F_cut составляет 1650 Гц (1.65 мс^-1). Применение фильтра помогает предотвратить неправильную активацию сенсора на основе силы из-за локального пика силы. Другой способ избежать это - использовать малое значение для T_min.
