/XELEM

Ключевое слово в блоковом формате

Описывает многожильный элемент. Его можно использовать с /PROP/TYPE28 (NSTRAND) и использовать для моделирования ремня, размещая узлы на манекене.

Формат

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10)

/XELEM / part_ID elem_ID grnd_ID

Определение

• Поле

• Содержание

• Пример в единицах СИ

part_ID Идентификатор части многожильного элемента. (Целое число, максимум 10 цифр)

elem_ID Идентификатор элемента. (Целое число)

grnd_ID Идентификатор упорядоченной группы узлов. (Целое число)

Комментарии

• Идентификатор должен быть уникальным в каждой семействе элементов, но рекомендуется для каждого типа элементов иметь уникальный идентификатор элемента в глобальной модели.

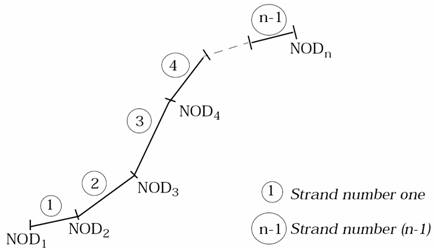

• Узлы определяют линию от первого до последнего узла группы.

• grnd_ID должен быть определен с помощью ключевого слова /GRNOD.

• Ввод grnd_ID обязателен. Элемент будет состоять только из узлов, принадлежащих группе узлов.

См. также

• Конечные элементы пружин (Руководство пользователя)

• Нелинейные псевдо-пластичные ортотропные твердые тела (ЗАКОН28, 50 и 68) (Теоретическое руководство)
