/FAIL/ENERGY
Описание
Ключевое слово блока описывает модель отказа на основе плотности энергии.
Формат
Ключевое слово: /FAIL/ENERGY/
Параметры |
Описание |
Пример |
Единицы измерения |
|---|---|---|---|
mat_ID |
Идентификатор материала. |
(Целое число, максимум 10 знаков) |
|
unit_ID |
Идентификатор единицы измерения. |
(Целое число, максимум 10 знаков) |
|
E1 |
Максимальная плотность энергии. (по умолчанию = 1) |
30 |
[Дж/м^3] |
E2 |
Плотность энергии отказа. (по умолчанию = 2) |
30 |
[Дж/м^3] |
I_Dam |
Флаг расчета повреждений. = 1 — только силы уменьшаются, = 2 — тензор напряжений уменьшается. (по умолчанию = 1) |
||
FAILIP |
Количество интеграционных точек до удаления элемента (только для интегрированных балок). (по умолчанию = 1) |
||
fct_ID |
Идентификатор функции для f(ε˙). Это функция плотности энергии E1 и E2 с учетом скоростей деформации. |
||
Xscale |
Масштабный фактор для абсциссы функции. (по умолчанию = 1.0) |
[1/s] |
|
fail_ID |
Идентификатор критерия отказа. |
(Целое число, максимум 10 знаков) |
Пример (Металл)
В этом примере fail_ID используется для масштабирования плотности энергии (E1 и E2) для различных скоростей деформации.
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/1
unit for mat
# MUNIT LUNIT TUNIT
Mg mm s
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/MAT/PLAS_TAB/1/1
Metal
# RHO_I
2.788714E-9 0
# E Nu Eps_p_max Eps_t Eps_m
68000 .3 0 0 0
# N_funct F_smooth C_hard F_cut Eps_f
1 0 0 0 0
# fct_IDp Fscale Fct_IDE EInf CE
0 1 0 0 0
# func_ID1 func_ID2 func_ID3 func_ID4 func_ID5
2
# Fscale_1 Fscale_2 Fscale_3 Fscale_4 Fscale_5
0
# Eps_dot_1 Eps_dot_2 Eps_dot_3 Eps_dot_4 Eps_dot_5
0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FAIL/ENERGY/1/1
# E1 E2 funct_ID Xscale I_Dam FAILIP
0.3 0.34 18 1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/18
scale factor for energy density E1 and E2
# strain rate scale factor
# X Y
0 1
50 0.5
10000 0.5
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/2
True Stress-True plastic strain
# X Y
0 124
.01 150
.02 165
.04 184
.06 196
.08 203
.1 206
.12 210
.14 213
.16 217
.18 220
.5 240
1000 240
Комментарии

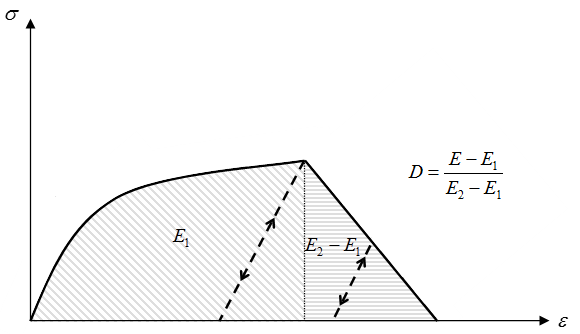

Элемент удаляется, если D=1 для одной интеграционной точки. [ D = frac{E - E1}{E2 - E1} ]
Плотность энергии — это текущая внутренняя энергия элемента, деленная на текущий объем элемента. Значение может отличаться от исторических данных времени элемента /TH/element, поскольку работа ведется с “начальным” объемом элемента.
fail_ID используется с /STATE/BRICK/FAIL и /INIBRI/FAIL, если строка пуста, значения не выводятся для переменных модели отказа. Опция I_Dam улучшает расчет уровня повреждений, недоступна для оболочек и для законов материалов с номером < 29. Она доступна для закона /MAT/LAW25 (CRASURV) при использовании опций /PROP/TYPE51 или /PLY и /STACK.
Также смотрите
Модели отказа (Руководство по справке)
