/FAIL/NXT
- Ключевое слово формата блока Описывает предел формования в зависимости от напряжений. Эта модель отказа доступна для Shell.
только.
Формат
/FAIL/NXT/mat_ID/unit_ID |
/FAIL/NXT/mat_ID/unit_ID |
/FAIL/NXT/mat_ID/unit_ID |
/FAIL/NXT/mat_ID/unit_ID |
/FAIL/NXT/mat_ID/unit_ID |
/FAIL/NXT/mat_ID/unit_ID |
/FAIL/NXT/mat_ID/unit_ID |
/FAIL/NXT/mat_ID/unit_ID |
/FAIL/NXT/mat_ID/unit_ID |
/FAIL/NXT/mat_ID/unit_ID |
fct_ID1 |
fct_ID2 |
Ifail_sh |
Дополнительная линия .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"fail_ID", "", "", "", "", "", "", "", "", ""
Определение
Поле |
Содержание |
Пример единицы СИ |
|---|---|---|
mat_ID |
Материал идентификатор.(Целое число, максимум 10 цифр) |
|
unit_ID |
Идентификатор объекта.(Целое число, максимум 10 цифр) |
|
fct_ID1 |
Идентификатор функции нижний предел разрушения (режим SR).(Целое число) |
|
fct_ID2 |
Идентификатор функции верхний предел перелома (режим 3D).(Целое число) |
|
Ifail_sh |
Флаг отказа оболочки. = 0 (по умолчанию) Шелл не удаляется. = 1 Оболочка удаляется, если один слой неисправен зона. = 2 Оболочка удаляется, только если все слои в сбое зона. (Целое число) |
|
fail_ID |
Идентификатор критериев отказа. 5(Целое число, максимум 10 цифры) |
Пример (Сталь)
В этом примере материал ЗАКОН32 с /FAIL/NXT используется. Кривая верхнего предела разрушения (режим 3D) масштабируется с помощью /MOVE_FUNCT . .. code-block:
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/1
unit for mat
Mg mm s
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#- 2. MATERIALS:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/MAT/HILL/1/1
void_steel
# RHO_I
7.8E-9
# E NU
210000 .3
# A EPSILON_0 n EPS_max SIGMA_max
582 0.009 .258 0 0
# EPS_DOT_0 m
0 0
# r00 r45 r90 Iyield0
1.0 1.0 1.0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FAIL/NXT/1/1
# fct_ID1 fct_ID2 Ifail_sh
100 101 1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/100
SR-mode
# X Y
-1.2 1.2
-1 1.3
-0.8 1.36
-0.6 1.42
-0.4 1.47
0.2 1.5
0.4 1.45
0.6 1.33
1 1.5
1.5 1.85
2 2.25
2.5 2.55
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/101
3D-mode
# X Y
-1.3 1.35
-1.1 1.6
-0.9 1.9
-0.7 2.2
-0.5 2.55
-0.3 2.85
-0.1 3.15
0 3.2
0.3 3.15
0.7 2.95
1.1 2.7
1.3 2.65
1.5 2.7
1.9 2.8
2.3 2.95
2.7 3.1
3.1 3.2
/MOVE_FUNCT/101
scale for 3D-mode
# Ascalex Fscaley Ashiftx Fshifty
0 2.0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#ENDDATA
/END
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
Комментарии
Метод прогнозирования перелома
предел в процессе обработки металлов давлением на основе теории локализованной бифуркации и теория неустойчивости упругопластического материала.

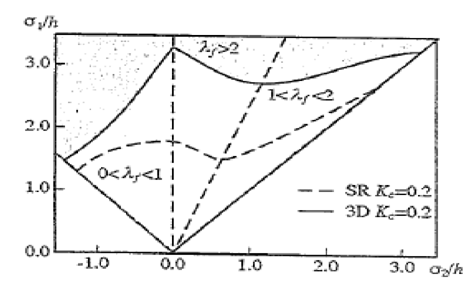

Формирующая предельная диаграмма как
представлено в
Рисунок 1 представлен в \(\sigma/h\) самолет, где, \(\sigma\) это стресс и h текущий
модуль наклепа. Предельные кривые, SR и 3D представляют собой кривую Стенрена-Райса.
предел режима (SR) и предел трехмерной локализованной моды соответственно. СР
предел можно рассматривать как нижний предел, предел 3D и верхний предел
для перелома. Разрушение должно произойти, когда уровень напряжения достигнет 3D-предела.
Для определения зоны отказа
Фактор нестабильности определяется как:
\(\lambda_{f}=\frac{\sigma/h−(\sigma/h)_{SR}}{(\sigma/h)_{3D}−(\sigma/h)_{SR}}+1\) По стоимости
\(\lambda_{f}\)
- , статус перелома:
Бесплатно: если
- \(0<\lambda_{f}<1\)
Внимание: если
- \(1<\lambda_{f}<2\)
Опасность: если
\(\lambda_{f}>2\)
- . В данном случае элемент вышел из строя. В этом
случай, \(\lambda_{f}\) устанавливается равным 2.
Когда эта модель отказа
определено, он автоматически генерирует файлы анимации, содержащие три новых вывода
которые являются переломом нестабильности
\(\lambda_{f}\) (коэффициент отказа NXT), \(\sigma_{1}/h\) (СИГМА1/ч) и \(\sigma_{2}/h\) (СИГМА2/ч). Где,
\(\sigma_{1}\) и \(\sigma_{2}\) два нынешних директора стрессы.
fail_ID используется с /STATE/BRICK/FAIL и /INIBRI/FAIL. Нет
значение по умолчанию. Если строка пуста, значение для модели отказа выведено не будет. переменные в /INIBRI/FAIL (написаны на .sta файл с /STATE/BRICK/FAIL вариант).
Доступные законы с этим критерием
это ЗАКОН2, ЗАКОН32, ЗАКОН36, ЗАКОН43, ЗАКОН73 и ЗАКОН78.
Коэффициент нестабильности можно построить с помощью
/H3D/ELEM/FAILURE/ID=FAILID/MODE=1. Индекс отказа получается с помощью /H3D/ELEM/FAILURE/ID=FAILID один.
