/SECT/CIRCLE

Ключевое слово формата блока. Сечение круга используется для вывода силы и

момент поперечного сечения, определяемого круглым диском.

Узлы и элементы, определяющие сечение, автоматически выбираются

пересекая группы элементов диском.

Формат

/SECT/CIRCLE/sect_ID/unit_ID	/SECT/CIRCLE/sect_ID/unit_ID	/SECT/CIRCLE/sect_ID/unit_ID	/SECT/CIRCLE/sect_ID/unit_ID	/SECT/CIRCLE/sect_ID/unit_ID	/SECT/CIRCLE/sect_ID/unit_ID	/SECT/CIRCLE/sect_ID/unit_ID	/SECT/CIRCLE/sect_ID/unit_ID	/SECT/CIRCLE/sect_ID/unit_ID	/SECT/CIRCLE/sect_ID/unit_ID
sect_title	sect_title	sect_title	sect_title	sect_title	sect_title	sect_title	sect_title	sect_title	sect_title
node_ID1	node_ID2	node_ID3		ISAVE		\(\Delta t\)	\(\Delta t\)	\(\alpha\)	\(\alpha\)
file_name	file_name	file_name	file_name	file_name	file_name	file_name	file_name	file_name	file_name
grbric_ID		grshel_ID	grtrus_ID	grbeam_ID	grsprg_ID	grtria_ID	Нинтер		Iframe

Ввод читается только если Нинтер > 0 .. csv-table:

:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10

"int_ID1", "int_ID2", "int_ID3", "int_ID4", "int_ID5", "int_ID6", "int_ID7", "int_ID8", "int_ID9", "int_ID10"

XM	XM	YM	YM	ZM	ZM
Dir_X	Dir_X	Dir_Y	Dir_Y	Dir_Z	Dir_Z
R	R

Определение

Поле	Содержание	Пример единицы СИ
sect_ID	Раздел идентификатор.(Целое число, максимум 10 цифр)
unit_ID	Идентификатор объекта.(Целое число, максимум 10 цифр)
sect_title	Раздел заголовок.(Символ, максимум 100 символов)
node_ID1	Идентификатор узла N1, определяющий локальную систему вывода раздел.(Целое число)
node_ID2	Идентификатор узла N2, определяющий локальную систему вывода раздел.(Целое число)
node_ID3	Идентификатор узла N3, определяющий локальную систему вывода раздел.(Целое число)
ISAVE	Сохранение или чтение данные раздела из флага file_name. =0 Не сохраняйте никаких данных. =1 Сохраните перемещения сечения в файле разреза сечения. =2 Сохранение перемещений секций, результирующей силы и момента. компоненты в файле вырезки раздела. =100 Считайте и примените данные раздела как нагрузки к модель. =101 Считайте и примените данные сечения в качестве нагрузок к модели. Также выведите в историю времени разницу между приложенные результирующие сечения (сила и момент) и результаты расчетного сечения моделирования. Эта опция требует, чтобы данные раздела были созданы используя ISAVE =2 вариант. (Целое число)
\(\Delta t\)	Временной шаг для сохранения данные, используемые с ISAVE =1 или 2. По умолчанию = шаг по времени моделирования (реального)	\([s]\)
\(\alpha\)	Экспоненциальная скользящая средняя константа фильтрации (0 < \(\alpha\) < 1). Меньшие значения приводят к больше фильтрации. Используется только при применении смещений к раздел с использованием ISAVE= 100 или 101.Рекомендуемое значение =0,62832 (см. Фильтр в руководстве пользователя) По умолчанию = без фильтрации (Реал)
file_name	Корневое имя файла который содержит вывод флага. Файл раздела будет называться file_nameSC01.По умолчанию = Имя (где Runname — это префикс двигателя. файл, Runname_0001.rad) (Символ, максимум 100 символов)
grbric_ID	Кирпичная группа идентификатор.(Целое число)
grshel_ID	Группа оболочки идентификатор.(Целое число)
grtrus_ID	Ферменная группа идентификатор.(Целое число)
grbeam_ID	Группа лучей идентификатор.(Целое число)
grsprg_ID	Весенняя группа идентификатор.(Целое число)
grtria_ID	Треугольная группа идентификатор.(Целое число)
Нинтер	Количество интерфейсы.(Целое число)
Iframe	Флаг, определяющий центр местной системы, используемой при расчете сил сечения и моменты. 3 Вывод раздела находится в локальной системе с центром, определяемым как: =0 Возникновение системы местных разделов. =1 Геометрический центр сечения. =2 ЦП секции. =3 Глобальная системная точка (0,0,0). Вывод секции находится в глобальной системе с центр определяется как: =10 Возникновение системы местных разделов. =11 Геометрический центр сечения. =12 ЦП секции. =13 Глобальная системная точка (0,0,0). (Целое число)
int_ID1, int_ID2, …, int_IDn	Дополнительный интерфейс идентификаторы, если Нинтер > 0.(Целое число)
XM	Х координата центра диска (Точка М).(Реальная)	\([m]\)
YM	Да координата центра диска (Точка М).(Реальная)	\([m]\)
ZM	З координата центра диска (Точка М).(Реальная)	\([m]\)
Dir_X	Х координата вектора нормали к диску.(Реальная)	\([m]\)
Dir_Y	Да координата вектора нормали к диску.(Реальная)	\([m]\)
Dir_Z	З координата вектора нормали к диску.(Реальная)	\([m]\)
R	Радиус диск.(Реал)	\([m]\)

Комментарии

1. Определенные группы элементов будут

   пересекаться заданным диском. Узлы сечения создаются из узлов

   тех пересекающихся элементов, которые находятся вверху (z > 0) плоскости

   диск.

Если ни один элемент из группы элементов не разрезается определенным диском,

тогда раздел будет пуст.

2. Силы и моменты от

разделы будут сохранены в файле истории времени и запрошены с помощью /TH/SECTIO.

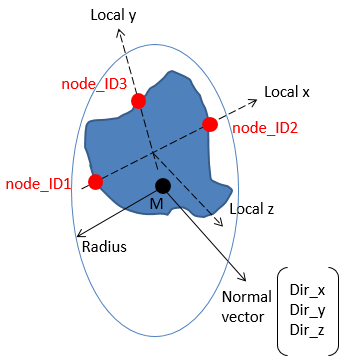

3. Выходная локальная сила и момент

   система сечения определяется с помощью 3 узлов. Эти три узла должны быть

   узлы на плоскости сечения, поэтому их положение обновляется при перемещении сечения.

   При использовании Помощника поперечного сечения в

Гипермеш для создания раздела автоматически выбираются 3 узла. Локальная система

определяется как:

• Узлы node_ID1 и node_ID2 определяют локальную ось X сечения.

• Узлы node_ID1, node_ID2 и node_ID3 определяют локальную плоскость xy сечения.

• Локальная ось Y определяется проецированием node_ID3 перпендикулярно локальной оси X.

• Тогда пересечение локальных осей x и y является началом координат.

система.

• Наконец, нормаль сечения — это локальная ось Z, которая перпендикулярна

в плоскость ху.

• Центр раздела можно переопределить с помощью параметра Iframe. Дополнительную информацию см. в разделе «Вычисление силы и момента» в Руководстве пользователя.

4. Секции также можно использовать в разрезе.

метод моделирования, при котором усилия и перемещения сечений сохраняются из полного модель, а затем применена в модели второго разреза. В полной модели раздел информация сохраняется с помощью ISAVE =1 или 2 вариант. Затем в модели разреза те же узлы сечения и определяются группы элементов и к разрезу применяются смещения сечения модель с использованием ISAVE = 100 или 101. Затем вырезанная модель используется для изучить детальную область полной модели.

5. Рекомендации:

• Определите Iframe = 2 или 12, центр — это центр тяжести

раздел.

• Вывод временной истории GLOBAL и LOCAL в

/TH/SECTIO.
