/MAT/LAW50 (VISC_HONEY)
- Ключевое слово формата блока Этот закон описывает трехмерную ортотропную систему.
нелинейный упругопластический материал, обычно используемый для моделирования сотового или пенопластового материала.
- Нелинейное упругопластическое поведение можно указать для каждого ототропного направления и сдвига.
как функция деформации или объемной деформации. Все эти степени свободы полностью развязанный. Материал полностью сжимаем. Разрушение, вызванное растяжением и сдвигом Критерии можно указать. Этот сотовый материал аналогичен материалу LAW28, за исключением того, что LAW50 включает зависимость от скорости деформации.
Формат
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
/MAT/LAW50/mat_ID/unit_ID or /MAT/VISC_HONEY/mat_ID/unit_ID |
mat_title |
mat_title |
mat_title |
mat_title |
mat_title |
mat_title |
mat_title |
mat_title |
mat_title |
mat_title |
\(\rho_{i}\) |
\(\rho_{i}\) |
||||||||
E11 |
E11 |
E22 |
E22 |
E33 |
E33 |
||||
G12 |
G12 |
G23 |
G23 |
G31 |
G31 |
||||
Асрейт |
Асрейт |
Исрате |
Разрушение пластической деформации и предела текучести в нормальном направлении 11, 22, 33 .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"Ифлаг1", ":math:`\epsilon_{max11}`", ":math:`\epsilon_{max11}`", ":math:`\epsilon_{max22}`", ":math:`\epsilon_{max22}`", ":math:`\epsilon_{max33}`", ":math:`\epsilon_{max33}`", "", "", ""
"fctID11-1", "fctID11-2", "fctID11-3", "fctID11-4", "fctID11-5", "", "", "", "", ""
"Fмасштаб11-1", "Fмасштаб11-1", "Fмасштаб11-2", "Fмасштаб11-2", "Fмасштаб11-3", "Fмасштаб11-3", "Fмасштаб11-4", "Fмасштаб11-4", "Fмасштаб11-5", "Fмасштаб11-5"
":math:`\dot{\epsilon}_{11−1}`", ":math:`\dot{\epsilon}_{11−1}`", ":math:`\dot{\epsilon}_{11−2}`", ":math:`\dot{\epsilon}_{11−2}`", ":math:`\dot{\epsilon}_{11−3}`", ":math:`\dot{\epsilon}_{11−3}`", ":math:`\dot{\epsilon}_{11−4}`", ":math:`\dot{\epsilon}_{11−4}`", ":math:`\dot{\epsilon}_{11−5}`", ":math:`\dot{\epsilon}_{11−5}`"
"fctID22-1", "fctID22-2", "fctID22-3", "fctID22-4", "fctID22-5", "", "", "", "", ""
"Fмасштаб22-1", "Fмасштаб22-1", "Fмасштаб22-2", "Fмасштаб22-2", "Fмасштаб22-3", "Fмасштаб22-3", "Fмасштаб22-4", "Fмасштаб22-4", "Fмасштаб22-5", "Fмасштаб22-5"
":math:`\dot{\epsilon}_{22−1}`", ":math:`\dot{\epsilon}_{22−1}`", ":math:`\dot{\epsilon}_{22−2}`", ":math:`\dot{\epsilon}_{22−2}`", ":math:`\dot{\epsilon}_{22−3}`", ":math:`\dot{\epsilon}_{22−3}`", ":math:`\dot{\epsilon}_{22−4}`", ":math:`\dot{\epsilon}_{22−4}`", ":math:`\dot{\epsilon}_{22−5}`", ":math:`\dot{\epsilon}_{22−5}`"
"fctID33-1", "fctID33-2", "fctID33-3", "fctID33-4", "fctID33-5", "", "", "", "", ""
"Fмасштаб33-1", "Fмасштаб33-1", "Fмасштаб33-2", "Fмасштаб33-2", "Fмасштаб33-3", "Fмасштаб33-3", "Fмасштаб33-4", "Fмасштаб33-4", "Fмасштаб33-5", "Fмасштаб33-5"
":math:`\dot{\epsilon}_{33−1}`", ":math:`\dot{\epsilon}_{33−1}`", ":math:`\dot{\epsilon}_{33−2}`", ":math:`\dot{\epsilon}_{33−2}`", ":math:`\dot{\epsilon}_{33−3}`", ":math:`\dot{\epsilon}_{33−3}`", ":math:`\dot{\epsilon}_{33−4}`", ":math:`\dot{\epsilon}_{33−4}`", ":math:`\dot{\epsilon}_{33−5}`", ":math:`\dot{\epsilon}_{33−5}`"
Разрушение при сдвиге, пластическая деформация и предел текучести при сдвиге в направлении 12, 23, 31. .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"Ифлаг2", ":math:`\epsilon_{max12}`", ":math:`\epsilon_{max12}`", ":math:`\epsilon_{max23}`", ":math:`\epsilon_{max23}`", ":math:`\epsilon_{max31}`", ":math:`\epsilon_{max31}`", "", "", ""
"fctID12-1", "fctID12-2", "fctID12-3", "fctID12-4", "fctID12-5", "", "", "", "", ""
"Fмасштаб12-1", "Fмасштаб12-1", "Fмасштаб12-2", "Fмасштаб12-2", "Fмасштаб12-3", "Fмасштаб12-3", "Fмасштаб12-4", "Fмасштаб12-4", "Fмасштаб12-5", "Fмасштаб12-5"
":math:`\dot{\epsilon}_{12−1}`", ":math:`\dot{\epsilon}_{12−1}`", ":math:`\dot{\epsilon}_{12−2}`", ":math:`\dot{\epsilon}_{12−2}`", ":math:`\dot{\epsilon}_{12−3}`", ":math:`\dot{\epsilon}_{12−3}`", ":math:`\dot{\epsilon}_{12−4}`", ":math:`\dot{\epsilon}_{12−4}`", ":math:`\dot{\epsilon}_{12−5}`", ":math:`\dot{\epsilon}_{12−5}`"
"fctID23-1", "fctID23-2", "fctID23-3", "fctID23-4", "fctID23-5", "", "", "", "", ""
"Fмасштаб23-1", "Fмасштаб23-1", "Fмасштаб23-2", "Fмасштаб23-2", "Fмасштаб23-3", "Fмасштаб23-3", "Fмасштаб23-4", "Fмасштаб23-4", "Fмасштаб23-5", "Fмасштаб23-5"
":math:`\dot{\epsilon}_{23−1}`", ":math:`\dot{\epsilon}_{23−1}`", ":math:`\dot{\epsilon}_{23−2}`", ":math:`\dot{\epsilon}_{23−2}`", ":math:`\dot{\epsilon}_{23−3}`", ":math:`\dot{\epsilon}_{23−3}`", ":math:`\dot{\epsilon}_{23−4}`", ":math:`\dot{\epsilon}_{23−4}`", ":math:`\dot{\epsilon}_{23−5}`", ":math:`\dot{\epsilon}_{23−5}`"
"fctID31-1", "fctID31-2", "fctID31-3", "fctID31-4", "fctID31-5", "", "", "", "", ""
"Fмасштаб31-1", "Fмасштаб31-1", "Fмасштаб31-2", "Fмасштаб31-2", "Fмасштаб31-3", "Fмасштаб31-3", "Fмасштаб31-4", "Fмасштаб31-4", "Fмасштаб31-5", "Fмасштаб31-5"
":math:`\dot{\epsilon}_{31−1}`", ":math:`\dot{\epsilon}_{31−1}`", ":math:`\dot{\epsilon}_{31−2}`", ":math:`\dot{\epsilon}_{31−2}`", ":math:`\dot{\epsilon}_{31−3}`", ":math:`\dot{\epsilon}_{31−3}`", ":math:`\dot{\epsilon}_{31−4}`", ":math:`\dot{\epsilon}_{31−4}`", ":math:`\dot{\epsilon}_{31−5}`", ":math:`\dot{\epsilon}_{31−5}`"
Режим уплотнения .. csv-table:
:header: "(1)", "(2)", "(3)", "(4)", "(5)", "(6)", "(7)", "(8)", "(9)", "(10)"
:widths: 10, 10, 10, 10, 10, 10, 10, 10, 10, 10
"Экомп", "Экомп", "Nu", "Nu", "СигИ", "СигИ", "Et", "Et", "Vcomp", "Vcomp"
Определение
Поле |
Содержание |
Пример единицы СИ |
|---|---|---|
mat_ID |
Идентификатор материала.(Целое число, максимум 10 цифр) |
|
unit_ID |
Идентификатор объекта.(Целое число, максимум 10 цифр) |
|
mat_title |
Название материала.(Символ, максимум 100 символов) |
|
\(\rho_{i}\) |
Исходный материал плотность.(Реальная) |
\([\frac{kg}{m^{3}}]\) |
E11 |
Модуль Юнга в ортотропном направлении 1.(Реальный) |
\([Pa]\) |
E22 |
Модуль Юнга в ортотропном направлении 2.(Реальный) |
\([Pa]\) |
E33 |
Модуль Юнга в ортотропном направлении 3.(Реал) |
\([Pa]\) |
G12 |
Модуль сдвига по направлению 12.(Реал) |
\([Pa]\) |
G23 |
Модуль сдвига по направлению 23.(Реал) |
\([Pa]\) |
G31 |
Модуль сдвига по направлению 31.(Реал) |
\([Pa]\) |
Асрейт |
Отсечка фильтрации по скорости деформации частота.(Реальная) |
\([Hz]\) |
Исрате |
Флаг определения скорости деформации. = 1 Эквивалентная скорость деформации, общая для всех направлений. = 2 (по умолчанию) Независимая скорость деформации для каждого направления. (Целое число) |
|
Ифлаг1 |
Формулировка деформации для функций текучести 11, 22 и 33. 6 = -1 Предел текучести является функцией \(−\epsilon\) = 0 Предел текучести является функцией \(\mu\) (объемные деформации) = 1 Предел текучести является функцией \(\epsilon\) (штаммы) (Целое число) |
|
\(\epsilon_{max11}\) |
Разрушение пластической деформации в направлении 11.(Реал) |
|
\(\epsilon_{max22}\) |
Разрушение пластической деформации в направлении 22.(Реал) |
|
\(\epsilon_{max33}\) |
Разрушение пластической деформации в направлении 33.(Реал) |
|
fctID11-i |
Идентификатор функции предела текучести номер i в направлении 11 с \(1\lei\le5\) .(Целое число) |
|
Fscale11-i |
Масштабный коэффициент для функции предела текучести номер i в направлении 11, fctID11-i.Default = 1.0 (Реал) |
\([Pa]\) |
\(\dot{\epsilon}_{11−i}\) |
Скорость деформации для функции номер i в направление 11, fctID11-i.(Реальное) |
\([\frac{1}{s}]\) |
fctID22-я |
Идентификатор функции предела текучести номер i в направлении 22 с \(1\lei\le5\) .(Целое число) |
|
Fscale22-я |
Масштабный коэффициент для функции предела текучести номер i в направлении 22, fctID22-i.Default = 1.0 (Реал) |
\([Pa]\) |
\(\dot{\epsilon}_{22−i}\) |
Скорость деформации для функции номер i в направление 22, fctID22-i.(Реальное) |
\([\frac{1}{s}]\) |
fctID33-я |
Идентификатор функции предела текучести номер я в направлении 33 с \(1\lei\le5\) .(Целое число) |
|
Fscale33-я |
Масштабный коэффициент для функции предела текучести номер i в направлении 33, fctID33-i.Default = 1.0 (Реал) |
\([Pa]\) |
\(\dot{\epsilon}_{33−i}\) |
Скорость деформации для функции номер i в направление 33, fctID33-i.(Реальное) |
\([\frac{1}{s}]\) |
Ифлаг2 |
Формулировка деформации для текучести при сдвиге функции 12, 23 и 31. 6 = -1 Предел текучести является функцией \(−\epsilon\) = 0 Предел текучести является функцией \(\mu\) (объемные деформации) = 1 Предел текучести является функцией \(\epsilon\) (штаммы) (Целое число) |
|
\(\epsilon_{max12}\) |
Пластическая деформация разрушения при сдвиге направление 12.(Реал) |
|
\(\epsilon_{max23}\) |
Пластическая деформация разрушения при сдвиге направление 23.(Реал) |
|
\(\epsilon_{max31}\) |
Пластическая деформация разрушения при сдвиге направление 31.(Реал) |
|
fctID12-я |
Идентификатор предела текучести при сдвиге номер функции i в направлении 12 с \(1\lei\le5\) .(Целое число) |
|
Fscale12-i |
Масштабный коэффициент для предела текучести при сдвиге номер функции i в направлении 12, fctID12-i.Default = 1,0 (Реал) |
\([Pa]\) |
\(\dot{\epsilon}_{12−i}\) |
Скорость деформации для функции номер i в направление 12, fctID12-i.(Реальное) |
\([\frac{1}{s}]\) |
fctID23-я |
Идентификатор предела текучести при сдвиге номер функции i в направлении 23 с \(1\lei\le5\) .(Целое число) |
|
Fscale23-я |
Масштабный коэффициент для предела текучести при сдвиге номер функции i в направлении 23, fctID23-i.Default = 1,0 (Реал) |
\([Pa]\) |
\(\dot{\epsilon}_{23−i}\) |
Скорость деформации для функции номер i в направление 23, fctID23-i.(Реальное) |
\([\frac{1}{s}]\) |
fctID31-я |
Идентификатор предела текучести при сдвиге номер функции i в направлении 31 с \(1\lei\le5\) .(Целое число) |
|
Fscale31-я |
Масштабный коэффициент для предела текучести при сдвиге номер функции i в направлении 31, fctID31-i.Default = 1,0 (Реал) |
\([Pa]\) |
\(\dot{\epsilon}_{31−i}\) |
Скорость деформации для функции номер i в направление 31, fctID31-i.(Реальное) |
\([\frac{1}{s}]\) |
Экомп |
Модуль Юнга в компактированном состоянии состояние.(Реал) |
\([Pa]\) |
Nu |
Коэффициент Пуассона в уплотненном состояние.(Реал) |
|
СигИ |
Предел текучести в уплотненном состоянии.(Реальный) |
|
Et |
Касательный модуль пластичности в уплотненном состоянии состояние.(Реал) |
\([Pa]\) |
Vcomp |
Объемная доля для переключения с сотового режима на сжатый режим.(Реальный) |
Пример (соты)
#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/1
unit for mat
kg mm ms
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#- 2. MATERIALS:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/MAT/LAW50/1/1
Honeycomb material
# RHO_I
2.87E-8
# E11 E22 E33
.1655 .01655 .01655
# G12 G23 G31
.1103 .00552 .1103
# asrate Israte
0 0
# Iflag1 Eps_max11 Eps_max22 Eps_max33
-1 .1 .2 .2
#fctID11-1 fctID11-2 fctID11-3 fctID11-4 fctID11-5
2 12 13 13 0
# Fscale_11-1 Fscale_11-2 Fscale_11-3 Fscale_11-4 Fscale_11-5
0 0 0 0 0
# Eps_rate_11-1 Eps_rate_11-2 Eps_rate_11-3 Eps_rate_11-4 Eps_rate_11-5
.01 .012 .015 .4 0
#fctID22-1 fctID22-2 fctId22-3 fctID22-4 fctID22-5
3 3 0 0 0
# Fscale_22-1 Fscale_22-2 Fscale_22-3 Fscale_22-4 Fscale_22-5
0 0 0 0 0
# Eps_rate_22-1 Eps_rate_22-2 Eps_rate_22-3 Eps_rate_22-4 Eps_rate_22-5
.01 .4 0 0 0
#fctID33-1 fctID33-2 fctID33-3 fctID33-4 fctnID33-5
3 3 0 0 0
# Fscale_33-1 Fscale_33-2 Fscale_33-3 Fscale_33-4 Fscale_33-5
0 0 0 0 0
# Eps_rate_33-1 Eps_rate_33-2 Eps_rate_33-3 Eps_rate_33-4 Eps_rate_33-5
.01 .4 0 0 0
# Iflag2 Eps_max12 Eps_max23 Eps_max31
-1 0 0 0
#fctID12-1 fctID12-2 fctID12-3 fctID12-4 fctID12-5
4 4 0 0 0
# Fscale_12-1 Fscale_12-2 Fscale_12-3 Fscale_12-4 Fscale_12-5
0 0 0 0 0
# Eps_rate_12-1 Eps_rate_12-2 Eps_rate_12-3 Eps_rate_12-4 Eps_rate_12-5
.01 .4 0 0 0
#fctID23-1 fctID23-2 fctID23-3 fctID23-4 fctID23-5
5 5 0 0 0
# Fscale_23-1 Fscale_23-2 Fscale_23-3 Fscale_23-4 Fscale_23-5
0 0 0 0 0
# Eps_rate_23-1 Eps_rate_23-2 Eps_rate_23-3 Eps_rate_23-4 Eps_rate_23-5
.01 .4 0 0 0
#fctID31-1 fctID31-2 fctID31-3 fctID31-4 fctID31-5
4 4 0 0 0
# Fscale_31-1 Fscale_31-2 Fscale_31-3 Fscale_31-4 Fscale_31-5
0 0 0 0 0
# Eps_rate_31-1 Eps_rate_31-2 Eps_rate_31-3 Eps_rate_31-4 Eps_rate_31-5
.01 .4 0 0 0
# Ecomp Nu SigY Et Vcomp
0 0 0 0 0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/2
Y11_MAIN_BLOCK_STATIC
# X Y
-1 1.2E-6
-.15 1.2E-6
-.1 .0012
0 3.42E-4
.8 3.42E-4
.85 7E-4
.86 9.3E-4
1 .00342
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/3
Y22_Y33_MAIN_BLOCK
# X Y
-1 4.5E-4
-.22 4.5E-4
-.14 2.5E-4
-.12 6.84E-5
0 6.84E-5
.8 6.84E-5
.85 1.4E-4
.86 1.86E-4
1 6.84E-4
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/4
Y12_13_MAIN_BLOCK
# X Y
-1 2E-6
-.35 2E-6
-.3 2E-4
0 2E-4
.3 2E-4
.35 2E-6
1 2E-6
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/5
Y23_MAIN_BLOCK
# X Y
-1 2E-4
-.3 2E-4
-.25 2E-5
0 2E-5
.25 2E-5
.3 2E-4
1 2E-4
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/12
Y11_MAIN_BLOCK_DYNAMIC
# X Y
-1 1.2E-6
-.15 1.2E-6
-.1 .0012
0 3.42E-4
.5 3.65E-4
.7 4.8E-4
.8 6E-4
.85 7E-4
.86 9.3E-4
1 .00342
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/FUNCT/13
Y11_MAIN_BLOCK_DYNAMIC-2
# X Y
-1 1.2E-6
-.15 1.2E-6
-.1 .0012
0 3.42E-4
.5 3.65E-4
.7 5.8E-4
.8 7E-4
.85 8E-4
.86 9.3E-4
1 .00342
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#ENDDATA
/END
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
Комментарии
Этот материал можно использовать
со следующими элементами: шестигранный, четырехузловой тетра, 10-узловой тетра и толстый. ракушки.
Этот материал основан на зависимости материала /MAT/LAW28 (HONEYCOMB) + скорости деформации.
Материал ортотропный
система координат для каждого элемента (направления 1, 2 и 3) указывается в свойстве
карта
/PROP/TYPE6 либо через данную систему перекоса, либо в связи с
система координат элемента.
Все степени элемента
свобода полностью разъединена.
Пример эластичного случая: \(\sigma_{11}=E_{11}\epsilon_{11}\) \(\sigma_{12}=G_{12}\epsilon_{12}\) \(\sigma_{22}=E_{22}\epsilon_{22}\) \(\sigma_{23}=G_{23}\epsilon_{23}\) \(\sigma_{33}=E_{33}\epsilon_{33}\) \(\sigma_{31}=G_{31}\epsilon_{31}\)

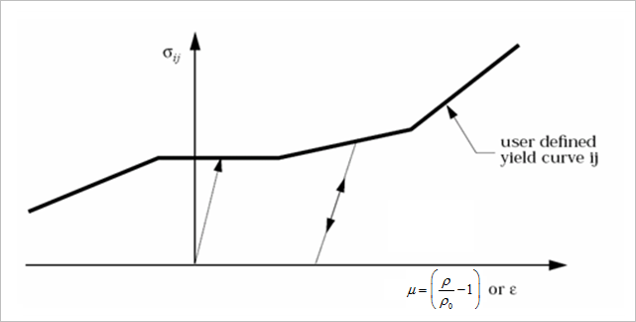

Для каждого растяжения/сжатия
и направление сдвига, истинное напряжение как функция истинной объемной деформации.
\(\mu\) , или настоящий штамм :math:`epsilon ` можно указать. Условные обозначения для деформации: .. image:: images/mat_law50_visc_honey_starter_r_clip066.png
- alt
клип066
(Рисунок 2.)
Значения напряжения всегда должны быть положительными. Следующие соглашения о знаках
для штамма используются:
Для составов с большими штаммами
определено в свойстве с использованием
I смстр > 1: \(\mu=(\frac{\rho}{\rho_{0}}−1)=(\frac{V_{0}}{V}−1)\epsilon=ln\frac{l}{l_{0}}\) Для небольших деформаций, определенных в свойстве с помощью Ismstr = 1: \(\mu=−(\epsilon_{1}+\epsilon_{2}+\epsilon_{3})\epsilon_{i}=\frac{l_{i}−l_{i0}}{l_{i0}}\) Где,
\(l_{0}\) это начальная длина.
При переключении с
состав объемного штамма к составу штамма, Iflag1 = -1 или Iflag2 = -1 разрешает ту же функцию определение следует сохранить.
Если одно из напряжений
или достигнуто нарушение деформации сдвига, элемент удаляется.
Режим уплотнения: при достижении объемной доли Vcomp
элемент переключается с сотового поведения на изотропный упругий пластик. Это это постоянная трансформация.Ecomp, SigY, и Vcomp должен быть определен для использования сжатого режима. активирован.
